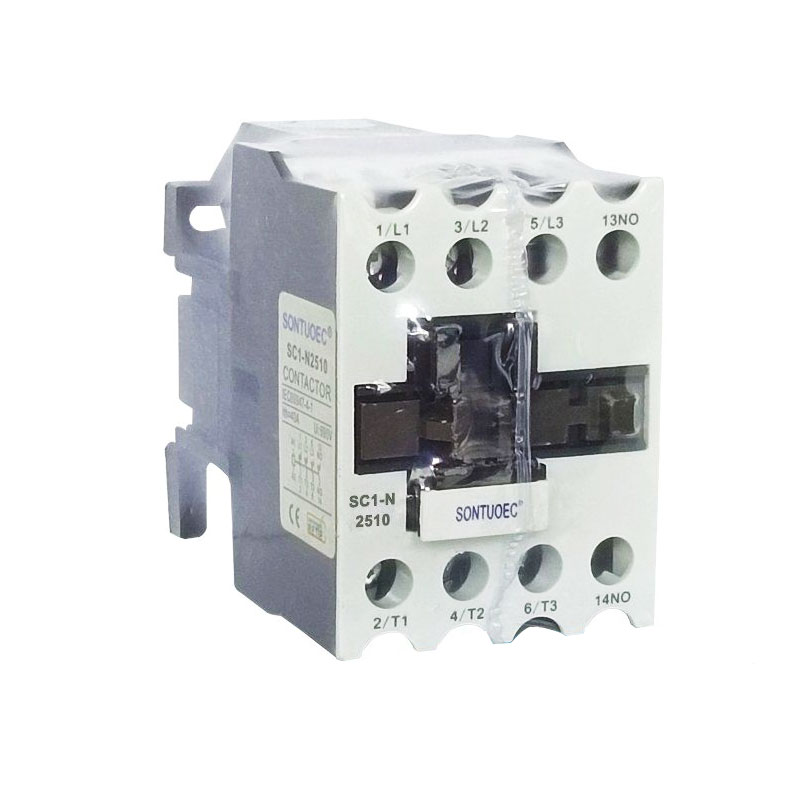

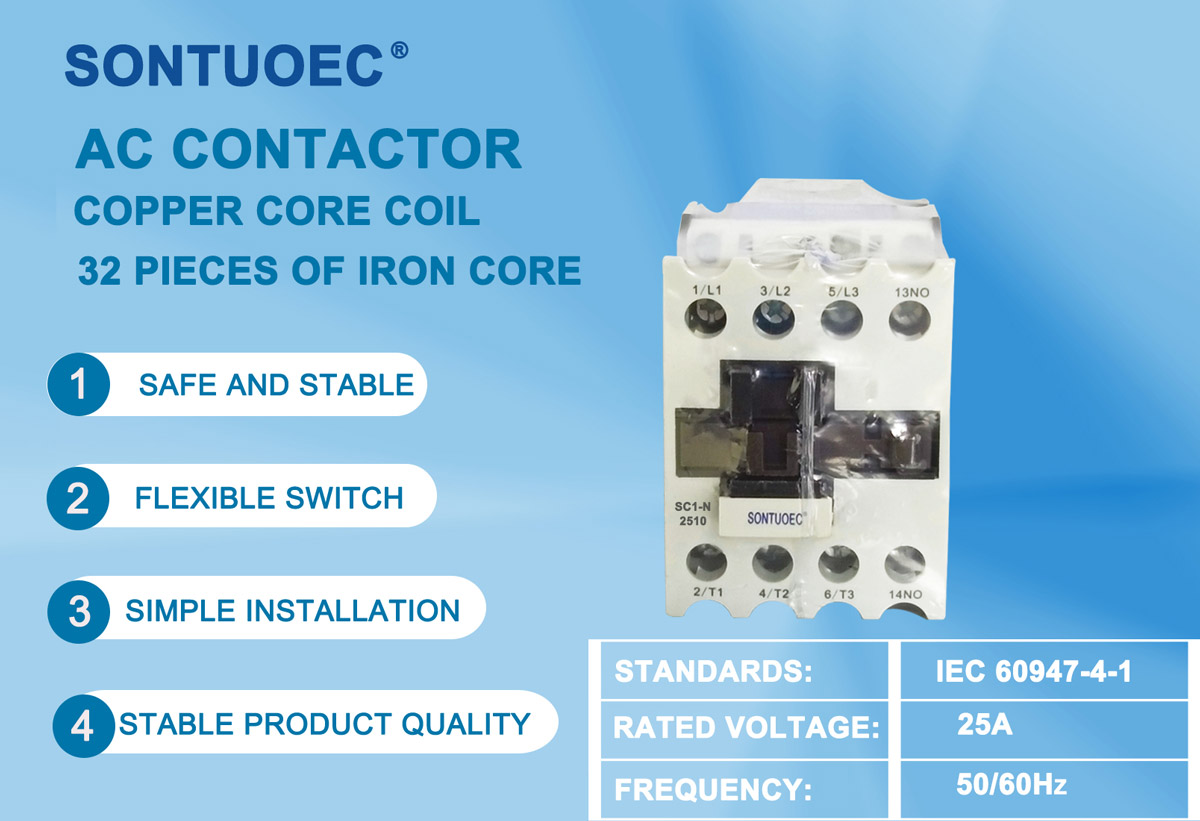

Contattore CA a 3 poli

Il contattore CA a 3 poli è un contattore CA con tre contatti (o poli) indipendenti, ciascuno dei quali controlla una fase di un sistema di alimentazione trifase. La sua funzione principale è quella di controllare a distanza l'avviamento, l'arresto e l'inversione di motori trifase o altri carichi trifase. Controllando l'accensione e lo spegnimento di questi tre contatti, è possibile realizzare la connessione e la disconnessione del circuito trifase, controllando così lo stato di funzionamento del carico elettrico.

Invia richiesta

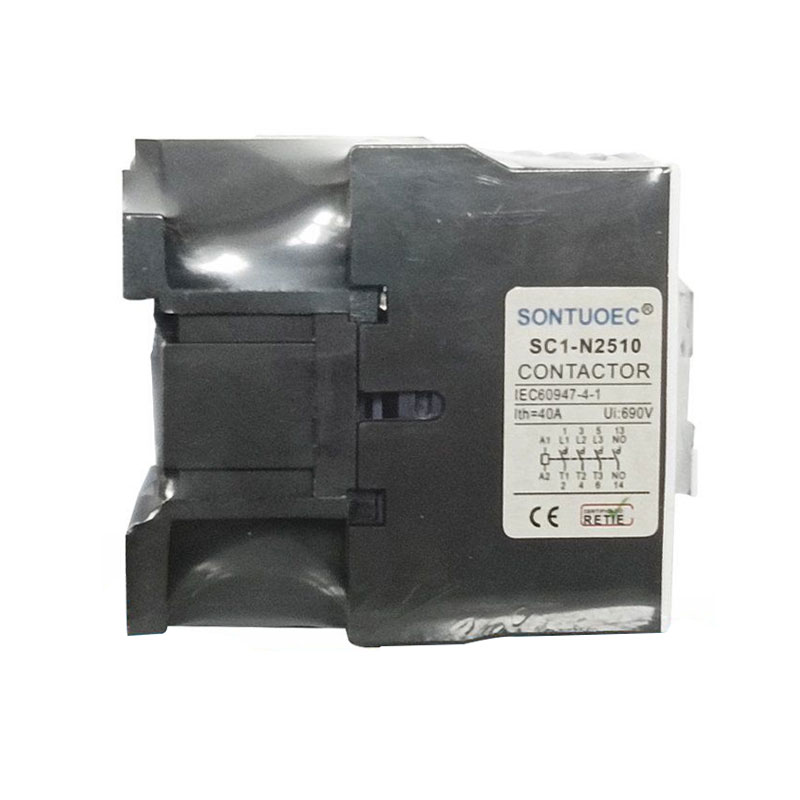

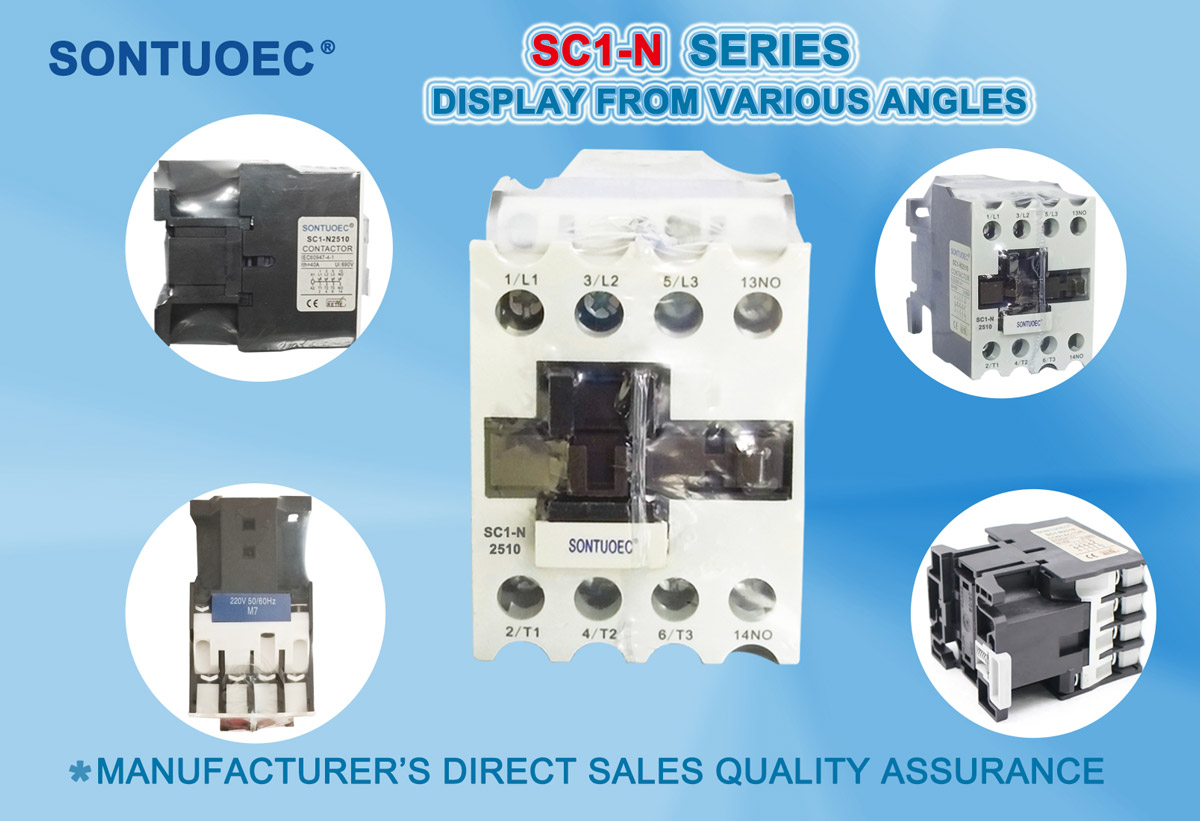

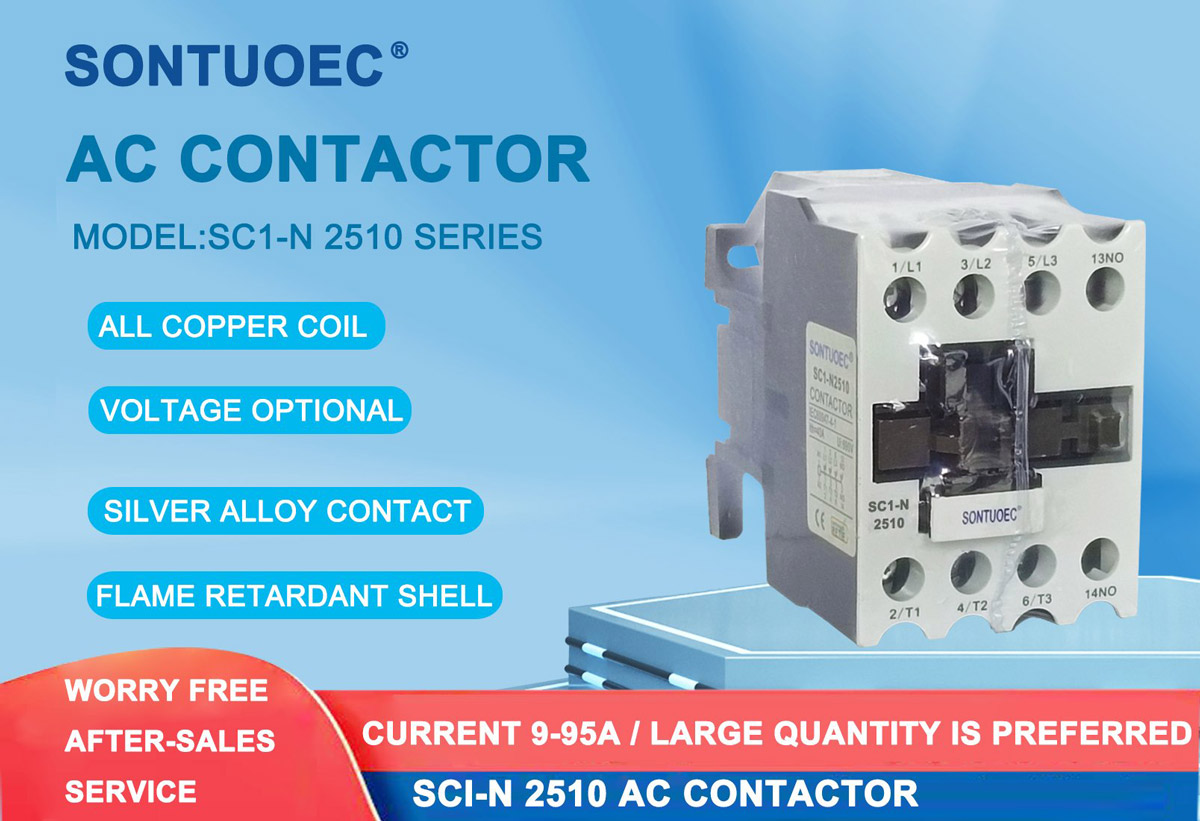

Descrizione del prodotto

Modello	Capacità di squirlel- 2 fasi								Corrente di riscaldamento nominale 1a(A)
	Potenza nominale (KW)				Corrente di funzionamento nominale (A)
	220 V-240 V	380-440v	550v	660v	220-240 V	380 V-440 V	550v	660v
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

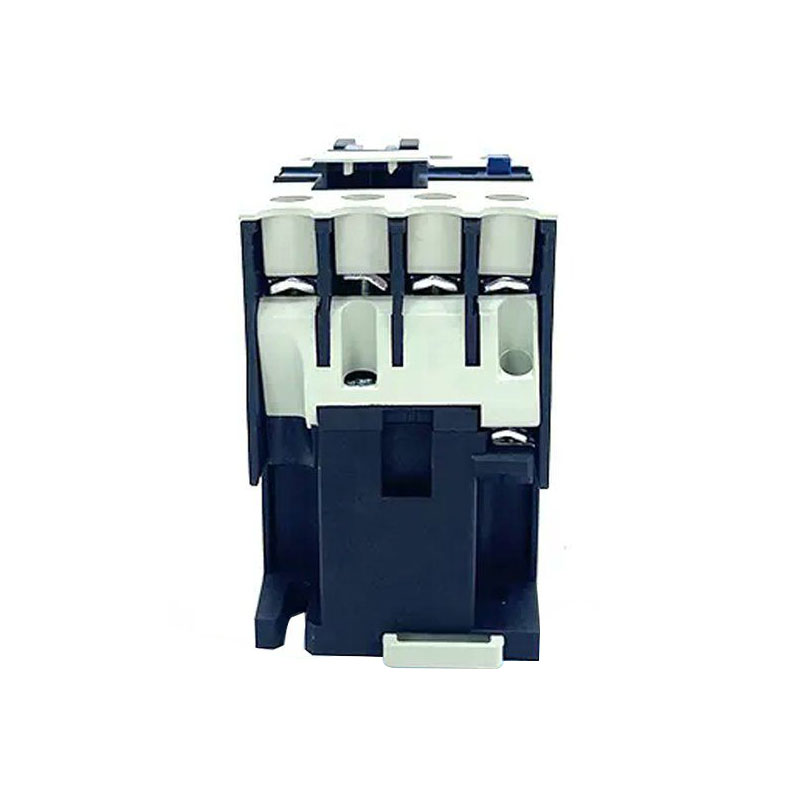

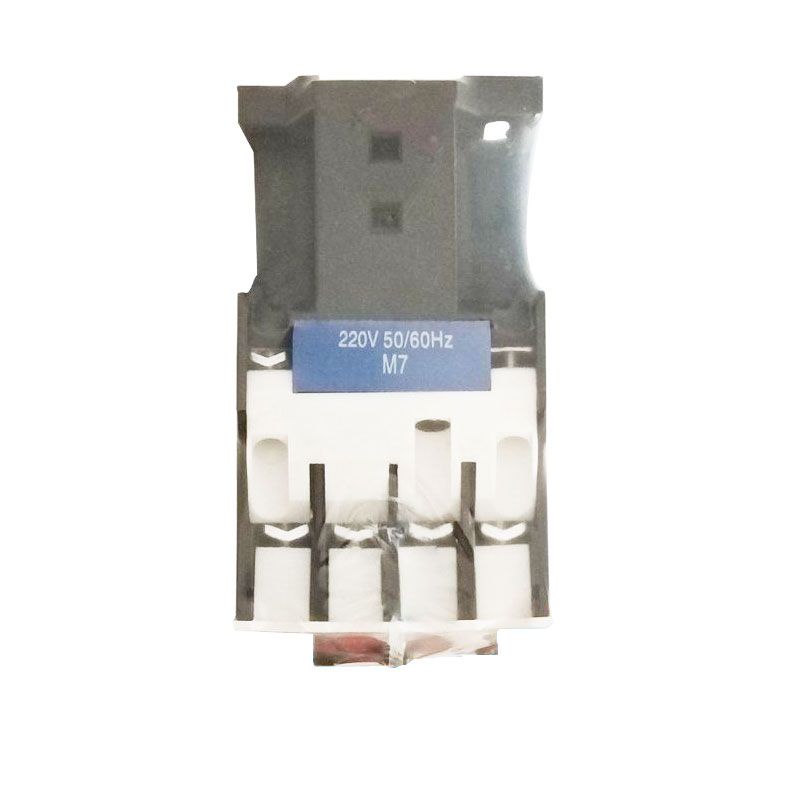

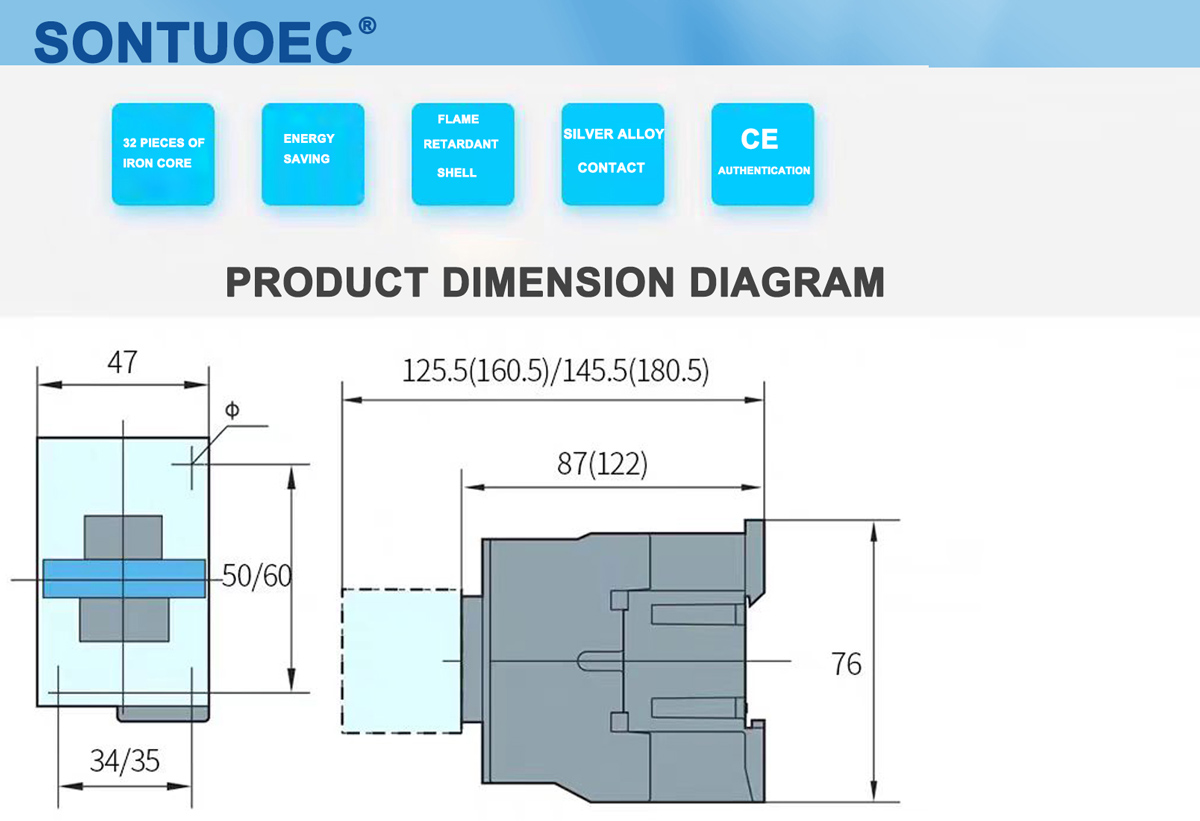

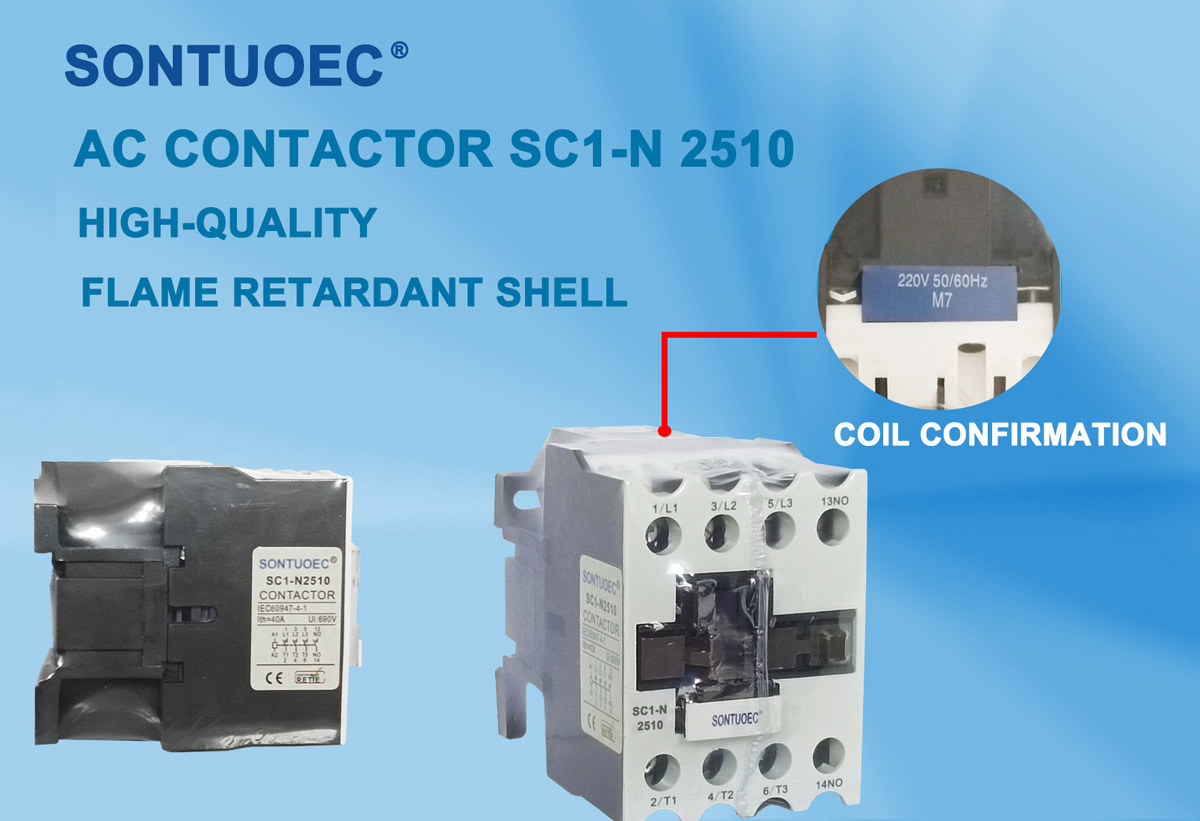

Struttura e principio di funzionamento

Struttura:

Sistema elettromagnetico: comprende componenti come bobine, nuclei, ecc., che vengono utilizzati per generare un flusso magnetico per comandare l'apertura e la chiusura del sistema di contatti.

Sistema di contatti: incluso contatto principale e contatto ausiliario. Il contatto principale viene utilizzato per trasportare corrente elevata e il contatto ausiliario viene utilizzato per realizzare la trasmissione e il feedback dei segnali di controllo.

Dispositivo di estinzione dell'arco: utilizzato per estinguere l'arco generato quando il contatto è disconnesso per proteggere il contatto da eventuali danni.

Guscio: utilizzato per proteggere i componenti interni dall'ambiente esterno.

Principio di funzionamento:

Quando la bobina è eccitata, il nucleo di ferro genera magnetismo e attira il sistema di contatti per chiudersi, rendendo aperto il circuito trifase.

Quando la bobina è diseccitata, il nucleo di ferro perde il suo magnetismo e il sistema di contatti si separa sotto l'azione della molla per scollegare il circuito trifase.

In terzo luogo, l'applicazione e la selezione

Applicazioni:

Il contattore CA a 3 poli è ampiamente utilizzato nell'automazione industriale, nei sistemi di alimentazione e nell'automazione degli edifici.

Può essere utilizzato per controllare operazioni come l'avviamento, l'arresto e l'inversione di motori trifase.

Può anche essere utilizzato per realizzare il controllo remoto e la protezione del sistema di alimentazione.

Selezione:

Quando si seleziona un contattore CA tripolare, è necessario considerare fattori quali la tensione nominale, la corrente nominale e il tipo di carico del sistema di alimentazione.

La corrente nominale deve essere maggiore o uguale alla corrente operativa massima del carico.

La tensione nominale deve essere adattata al livello di tensione del sistema di alimentazione.
