Contattore magnetico AC

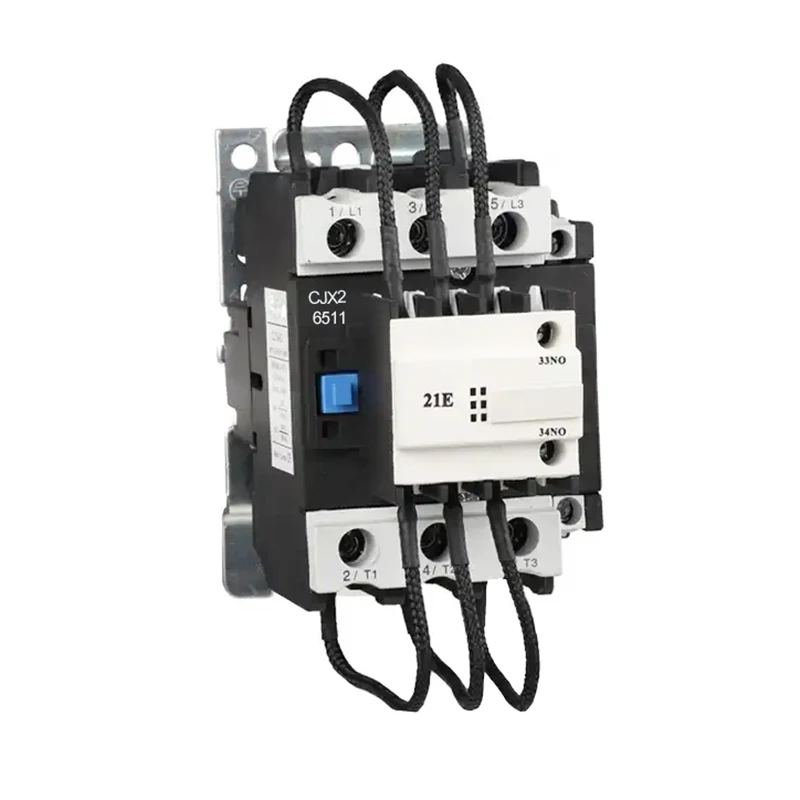

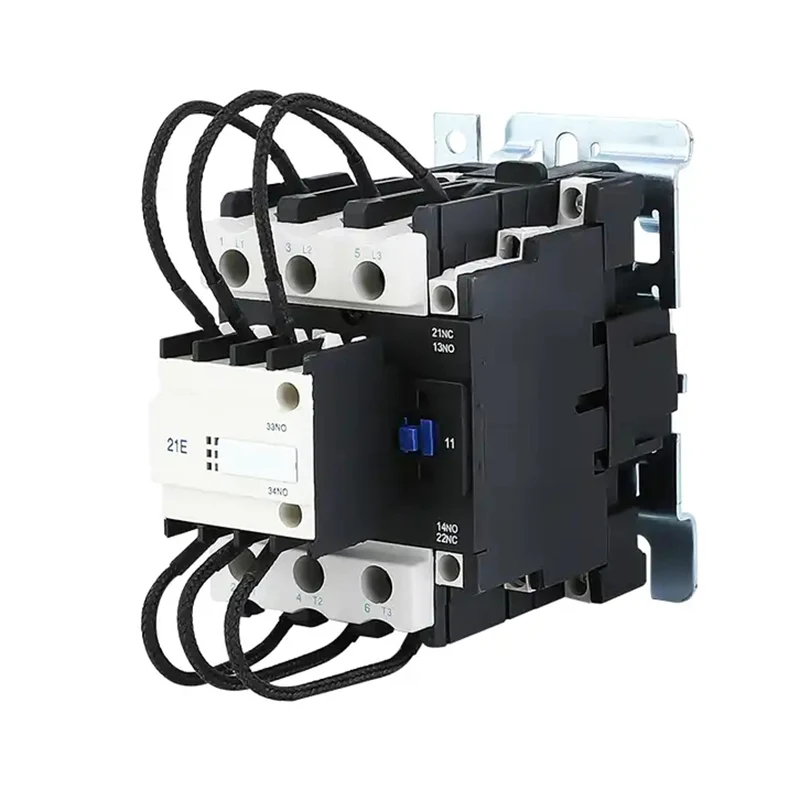

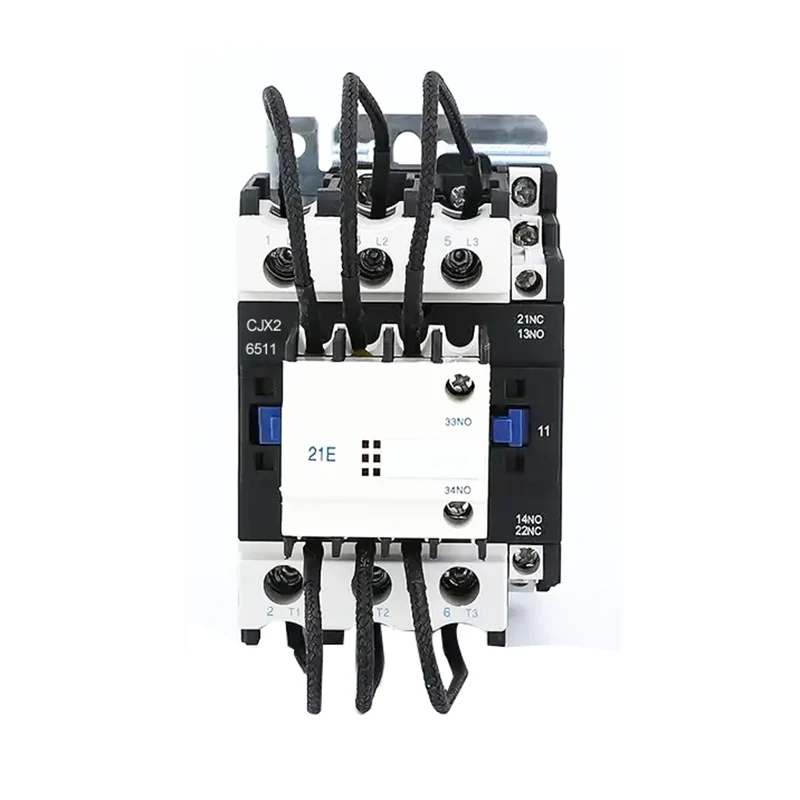

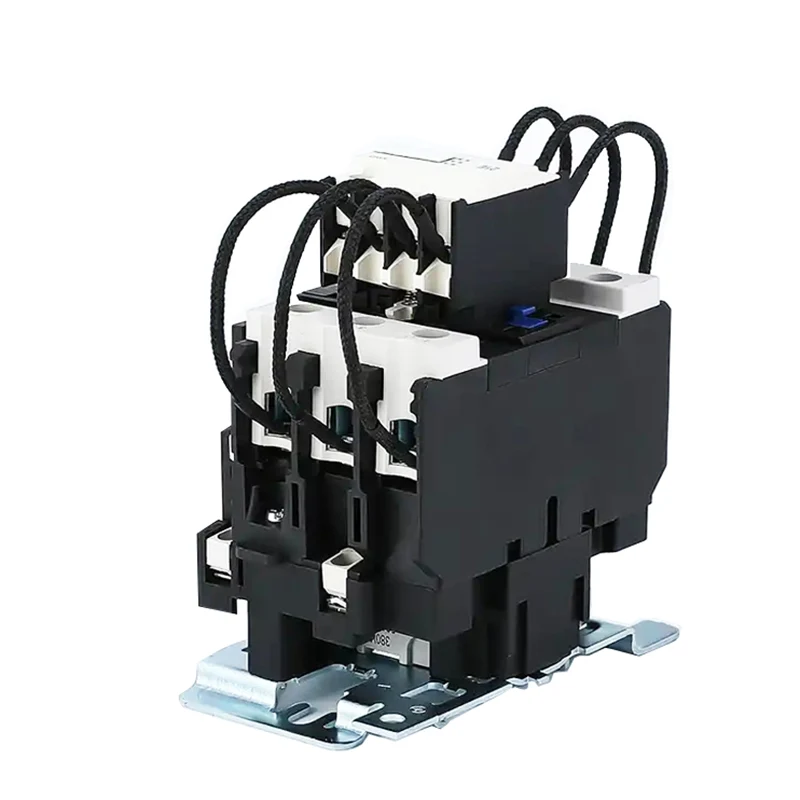

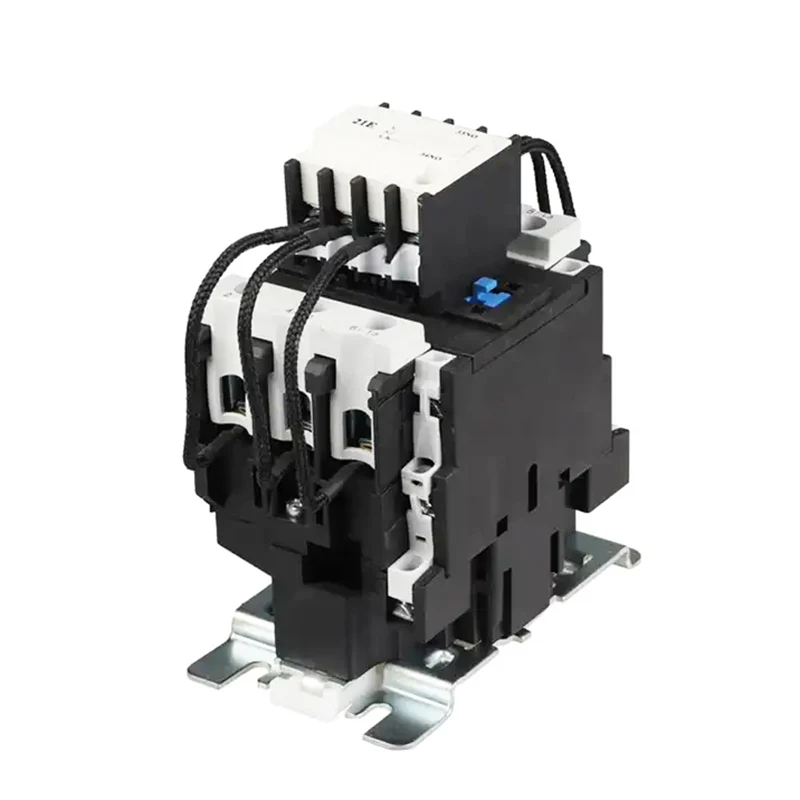

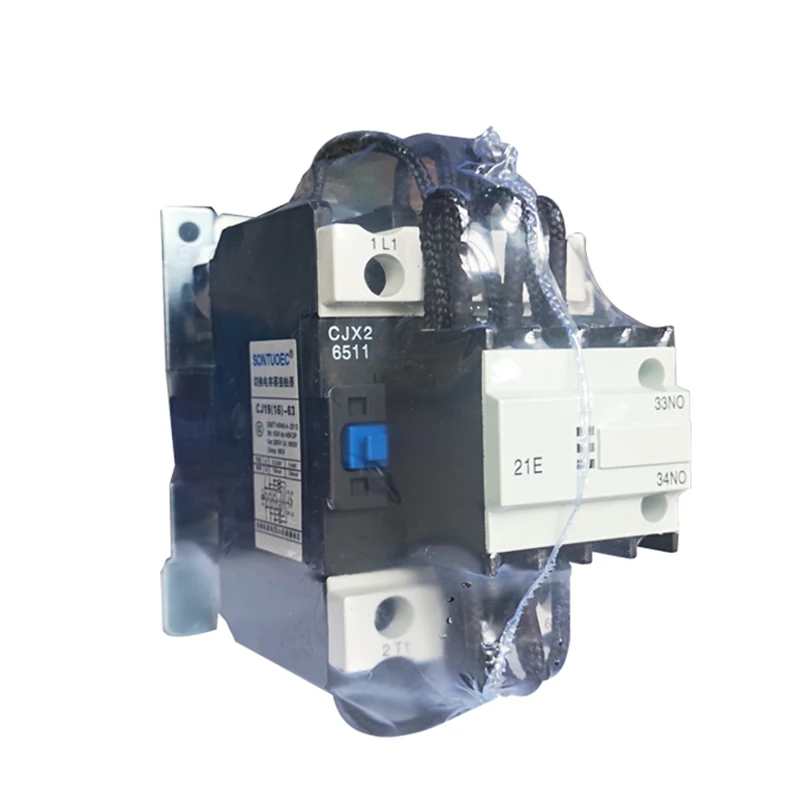

Il contattore del tipo di condensatore di commutazione SCJ19 viene utilizzato nella rete di alimentazione di AC 50Hz o 60Hz, fino a 380 V, per il funzionamento o la commutazione del dispositivo di controllo del condensatore LV nel circuito di alimentazione reattivo LV. Con il dispositivo antisurge, può ridurre l'impatto dell'ondata di chiusura e impedire che il sovraccarico come rottura.

Principio di funzionamento

Il principio operativo del contattore magnetico CA si basa sull'induzione elettromagnetica e sulla forza magnetica. Quando la bobina è eccitata, il campo magnetico generato attira il nucleo di ferro e chiude i contatti, aprendo così il circuito. Quando la bobina viene de-energizzata, il campo magnetico scompare, il nucleo di ferro si ripristina sotto l'azione della molla, il contatto viene rotto e il circuito viene disconnesso. In questo modo, il contattore magnetico AC realizza il controllo del circuito CA.

Struttura e composizione

Il contattore magnetico CA è composto principalmente dalle seguenti parti:

Sistema elettromagnetico: include componenti come bobina, nucleo e armatura, che sono le parti chiave per generare campo magnetico e azione magnetica.

Sistema di contatto: include il contatto principale e il contatto ausiliario, che vengono utilizzati per accendere e spento. I contatti principali vengono generalmente utilizzati per trasportare correnti più grandi, mentre i contatti ausiliari vengono utilizzati per realizzare varie funzioni di controllo.

Dispositivo di estinzione dell'arco: utilizzato per estinguere l'arco quando il contatto viene disconnesso, impedendo all'arco di danneggiare il contatto.

Altri componenti: come molle, staffe, alloggi, ecc. Vengono utilizzati per fissare e supportare i componenti per garantire il normale funzionamento del contattore.

Caratteristiche della struttura

1. Il contattore assemblato con resistenza limitata corrente, in grado di limitare l'aumento di accensione entro il valore consentito.

2. Il contattore ha una struttura a doppia pausa recitazione diretta, il meccanismo di recitazione è agile, facile da verificare a mano, struttura compatta per sostituire i contatti.

3. Caputing Block protetto per copertura, sicuro e affidabile.

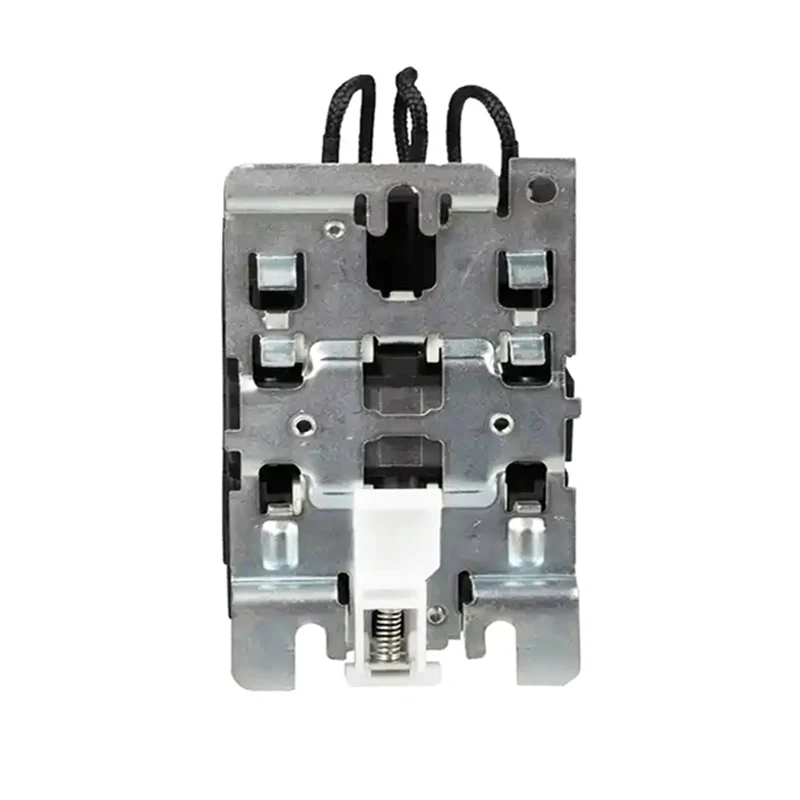

4.In può essere montato da viti o su binario standard da 35/75 mm.

Condizioni di lavoro e installazione

(1) Temperatura ambiente: -5 ℃- +40 ℃, la temperatura media non deve essere superiore a +35 ℃ in 24 ore.

(2) Condizioni atmosferiche: atmosfera umidità ambientale inferiore al 50% quando +40 ℃. L'umidità ambientale può essere più alta a temperatura più bassa. Nel mese più piovoso la media più bassa + 25 ℃ per la media con l'umidità relativa massima è del 90%e considerando il cambiamento di temperatura e si verifica perché il prodotto sulla superficie del gel.

(3) Altitudine non superiore a 2000 m durante l'installazione.

(4) Classe di inquinamento: 3 classe

(5) Classe di installazione: III

(6) Condizioni di installazione: la superficie di montaggio e la pendenza del piano verticale non sono più di ± 5 ° e nessun impatto e vibrazione significativi, scuotendo il luogo.

Caratteristiche principali

Lavoro affidabile: il contattore magnetico CA è realizzato con materiali di alta qualità e processo di produzione avanzato, che ha un'alta affidabilità e stabilità.

Vita a lunga durata: il sistema di contatto è realizzato con materiali resistenti all'usura, che possono resistere a grandi shock di corrente e tensione, prolungando la durata del servizio.

Facile da mantenere: la struttura è ragionevolmente progettata, facile da smontare e riparare, riducendo i costi di manutenzione.

Varie specifiche: Al fine di soddisfare le esigenze di diversi utenti, il contattore magnetico AC ha una varietà di specifiche e modelli tra cui scegliere, tra cui diversi livelli di corrente, livelli di tensione e configurazioni ausiliarie di contatto.
