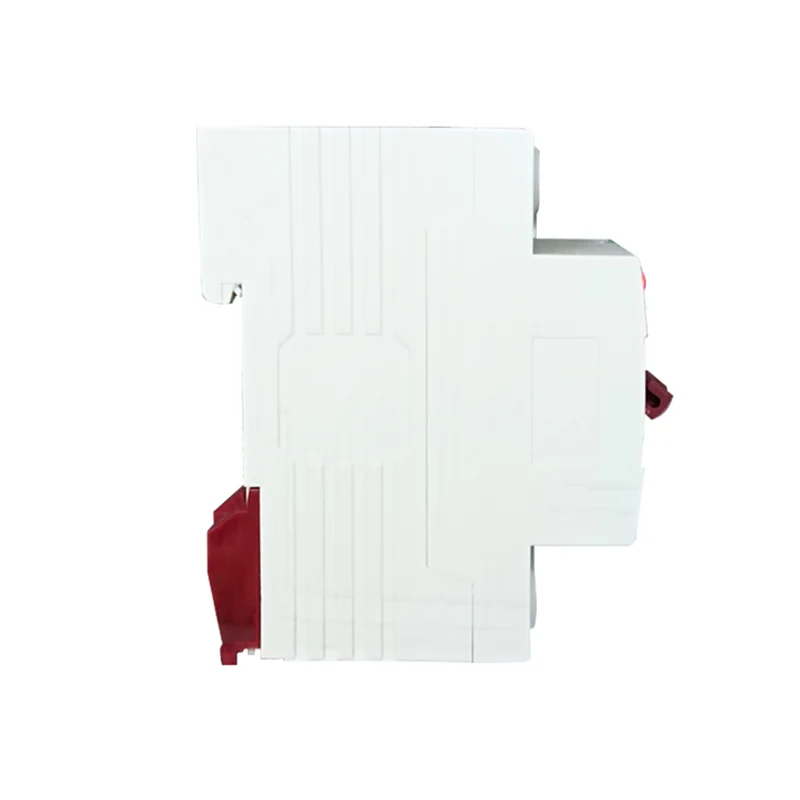

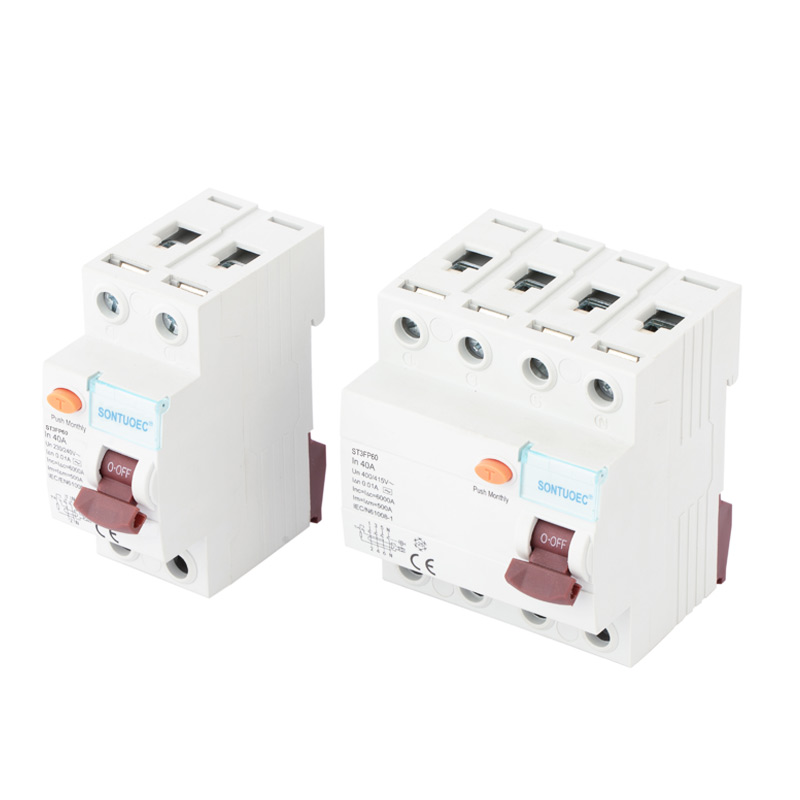

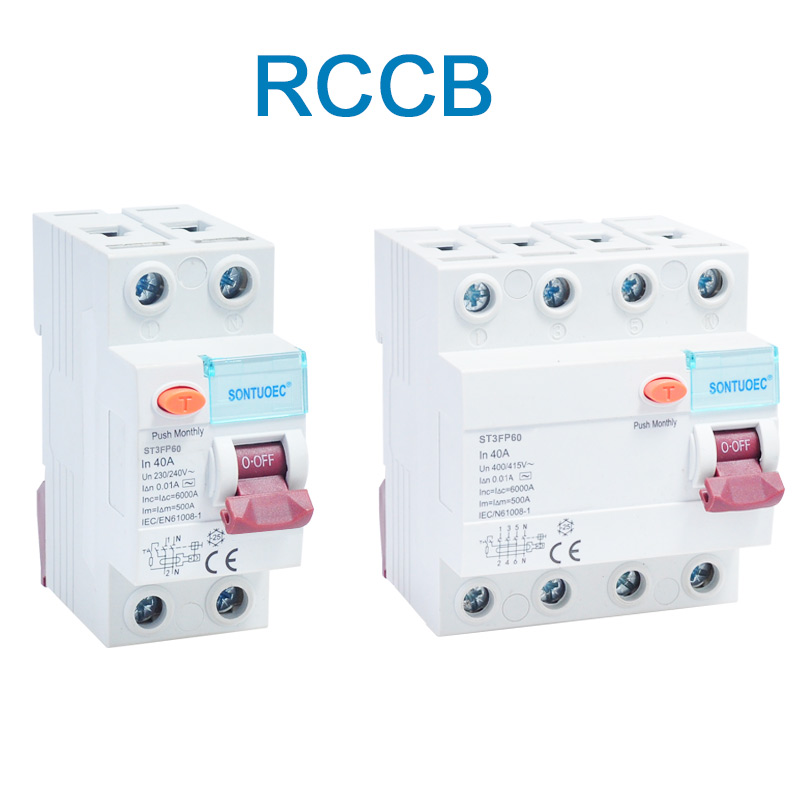

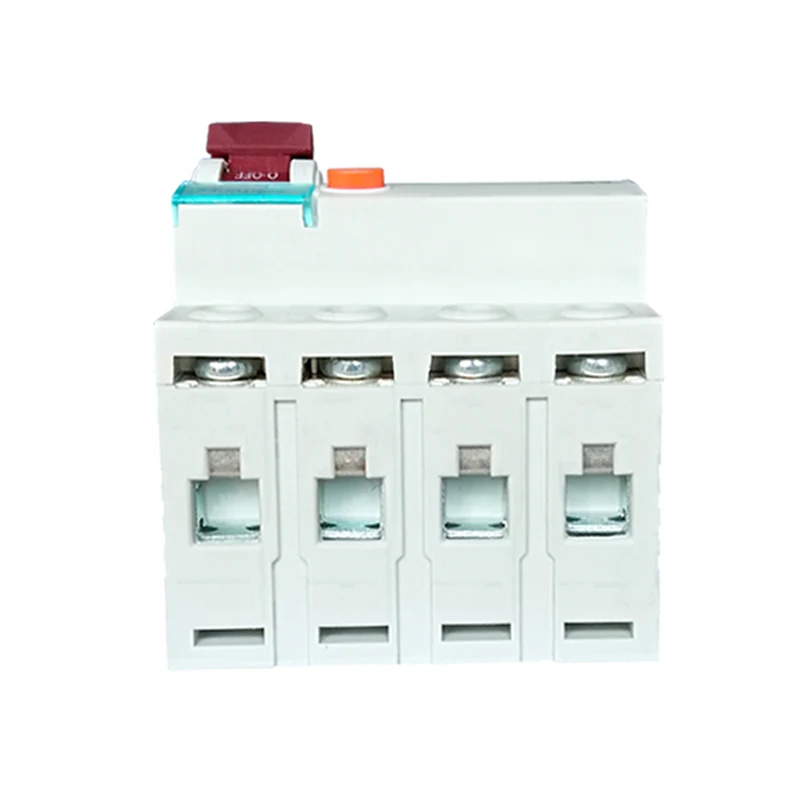

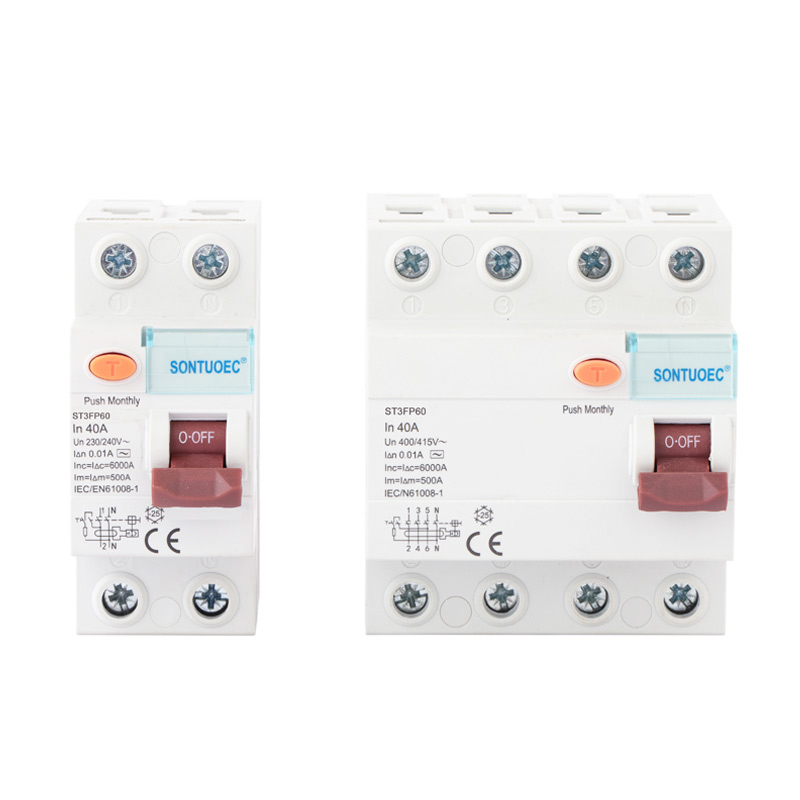

Interruttore automatico per corrente residua 4P 40A/10mA

L'interruttore automatico per corrente residua 4P 40A/10 mA è un interruttore automatico per corrente residua a 4 poli (ovvero cavi trifase Fire e Zero) con potenza nominale di 40 A ed è in grado di interrompere automaticamente il circuito quando viene rilevato che la corrente residua nel circuito è pari o superiore a 10 mA. Il dispositivo viene utilizzato principalmente per prevenire incendi elettrici e incidenti da folgorazione e per salvaguardare la sicurezza personale e delle apparecchiature.

Modello:ST3FP60

Invia richiesta

Descrizione del prodotto

Modello:	ST3FP60
STANDARD	IEC61008-1
Caratteristiche della corrente residua:	E, e
Polo n.:	2P, 4P
Corrente nominale:	16A, 25A, 32A, 40A, 63A;
Tensione nominale:	230/400 V CA
Frequenza nominale:	50/60Hz
Corrente operativa residua nominale IΔn:	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Corrente residua nominale non operativa I Δno:	≤0,5IΔn
Corrente di cortocircuito condizionale nominale Inc:	6000A
Cortocircuito residuo condizionale nominale corrente IΔc:	6000A
Durata dell'intervento:	Intervento istantaneo ≤ 0,1 sec
Gamma della corrente di intervento residua:	0,5IΔn~IΔn
Resistenza elettromeccanica:	4000 cicli
Coppia di fissaggio:	2,0 Nm
Terminale di collegamento:	Terminale a vite Terminale a colonna con morsetto
Installazione:	Montaggio su guida Din da 35 mm

Principio di funzionamento

Il principio di funzionamento di questo interruttore si basa sul principio del bilanciamento della corrente. In condizioni normali, le correnti in entrata e in uscita dal circuito dovrebbero essere uguali in una linea che passa attraverso un carico. Tuttavia, quando si verifica un guasto di isolamento nella linea o quando un essere umano entra in contatto con il circuito, ciò può causare una dispersione di corrente, rendendo sbilanciate le correnti in entrata e in uscita dal circuito. A questo punto il trasformatore di corrente interno all'interruttore rileverà questa corrente squilibrata e la convertirà in un segnale elettrico. Il circuito elettronico amplificherà, confronterà ed elaborerà questo segnale e quando il segnale raggiunge una soglia preimpostata, ovvero quando la corrente residua raggiunge o supera i 10 milliampere, l'interruttore interromperà rapidamente il circuito.

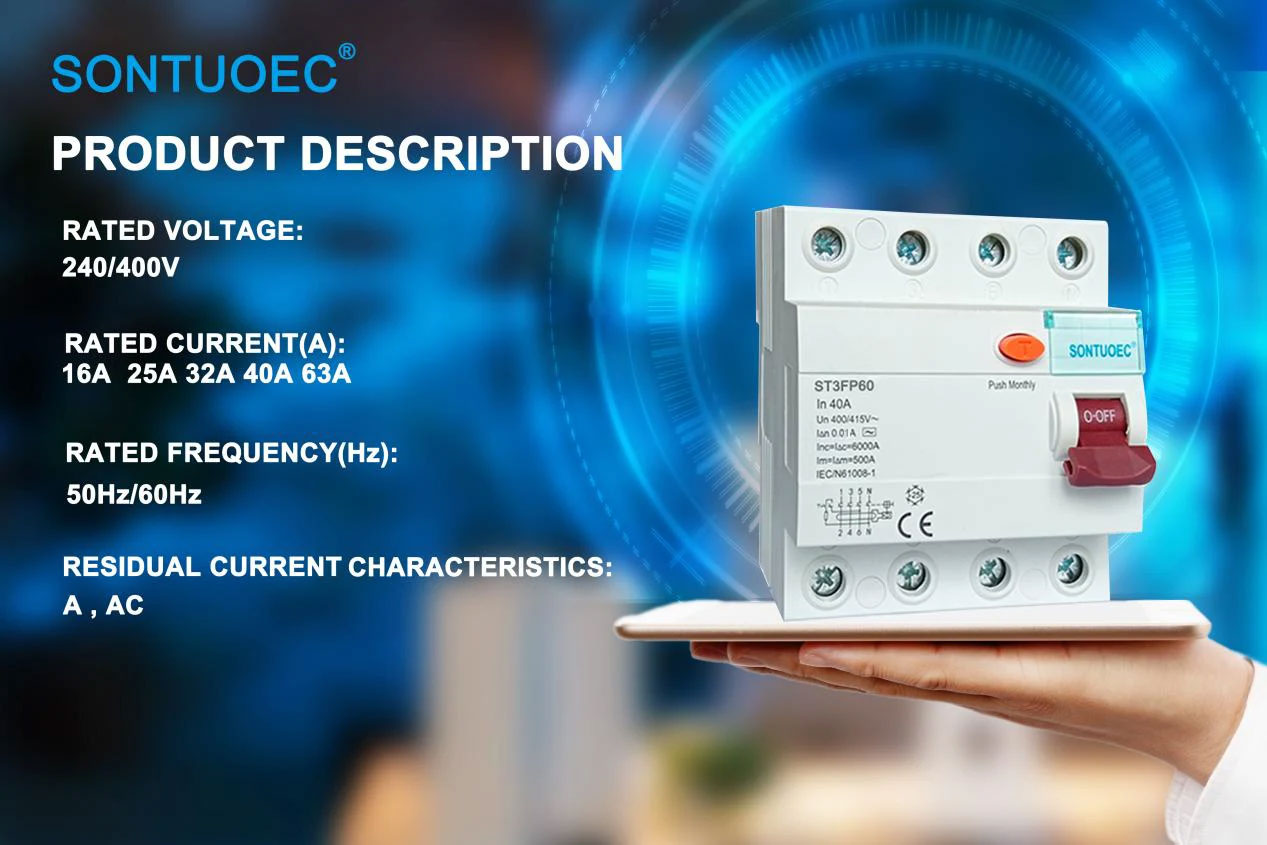

4P 40A/10mA Residual Current Circuit Breaker

Caratteristiche principali

Alta sensibilità: in grado di rilevare una piccola corrente di dispersione (10 mA) e di interrompere il circuito in tempo per prevenire incendi elettrici e scosse elettriche.

Risposta rapida: una volta rilevata la corrente di dispersione, l'interruttore interromperà il circuito in un tempo molto breve (solitamente entro decine di millisecondi).

Versatilità: oltre alla funzione base di protezione dalle perdite, l'interruttore può avere anche funzioni di protezione da sovraccarico e da cortocircuito.

Facile da installare e mantenere: solitamente adotta un design modulare, facile da installare e smontare. Nel frattempo, la sua semplice struttura interna facilita la manutenzione e la revisione.
