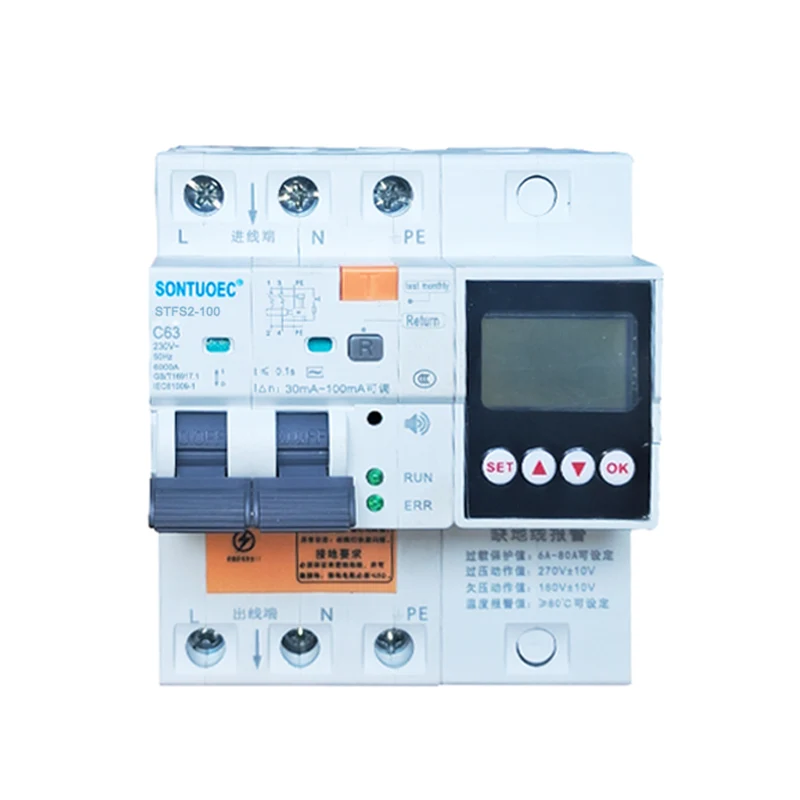

RCBO multifunzionale 100A 2p 4p

L'RCBO multifunzionale STSF2-100 100 A 2p 4p è adatto per CA 50/60 Hz, classificato in un circuito con una tensione di 230 V-400 V e una corrente nominale di 100 A, quando una persona rimane fulminata o c'è una perdita di rete elettrica. Quando la dispersione, la sovratensione e la sottotensione raggiungono i valori impostati, l'interruttore differenziale può funzionare rapidamente in un periodo di tempo molto breve interrompendo rapidamente l'alimentazione. Quando la temperatura di monitoraggio dell'interruttore differenziale raggiunge il valore impostato, il filo di terra di monitoraggio non è collegato. Quando è collegato, il prodotto emette un suono di allarme per proteggere la sicurezza del personale e delle apparecchiature elettriche e può evitare Prevenire danni alle apparecchiature causati da sovratensione nella rete elettrica. Presenta sovraccarico, cortocircuito, dispersione, sovratensione Le funzioni di protezione da sottotensione e sovratemperatura possono essere utilizzate anche per accendere e spegnere in modo intermittente i dispositivi elettrici in circostanze normali Circuiti di illuminazione, particolarmente adatti per sistemi di distribuzione dell'illuminazione industriale e commerciale. Il prodotto ha un volume ridotto, una struttura compatta e un migliore rapporto costo-efficacia rispetto ad altri prodotti simili. Ha un bell'aspetto, L'elevato potere di interruzione lo rende una buona scelta per la distribuzione dell'energia domestica. Questo prodotto è conforme agli standard GB/T 16917.1 e IEC 61009-1 e ha ottenuto la certificazione CE.

Modello:STFS2-100

Invia richiesta

Descrizione del prodotto

Modello	STFS2-100 Tipo elettronico
Caratteristiche della corrente residua	AC
Standard	CEI/EN 61009-1
Sensibilità nominalel△n	0.03,0.1,0.3
Polo n	Polo: 1P+N+PE; 3P+N+PE
Corrente nominale (A)	6A,10A,16A,20A,25A,32A, 40A,63A,80A,100A
Tensione nominale (V)	240/415 V; 230/400 V
Corrente operativa residua nominale	10ma,30ma,100ma,300ma,500ma
Cortocircuito residuo condizionale nominale corrente	6KA
Resistenza elettromeccanica	oltre 4000 cicli

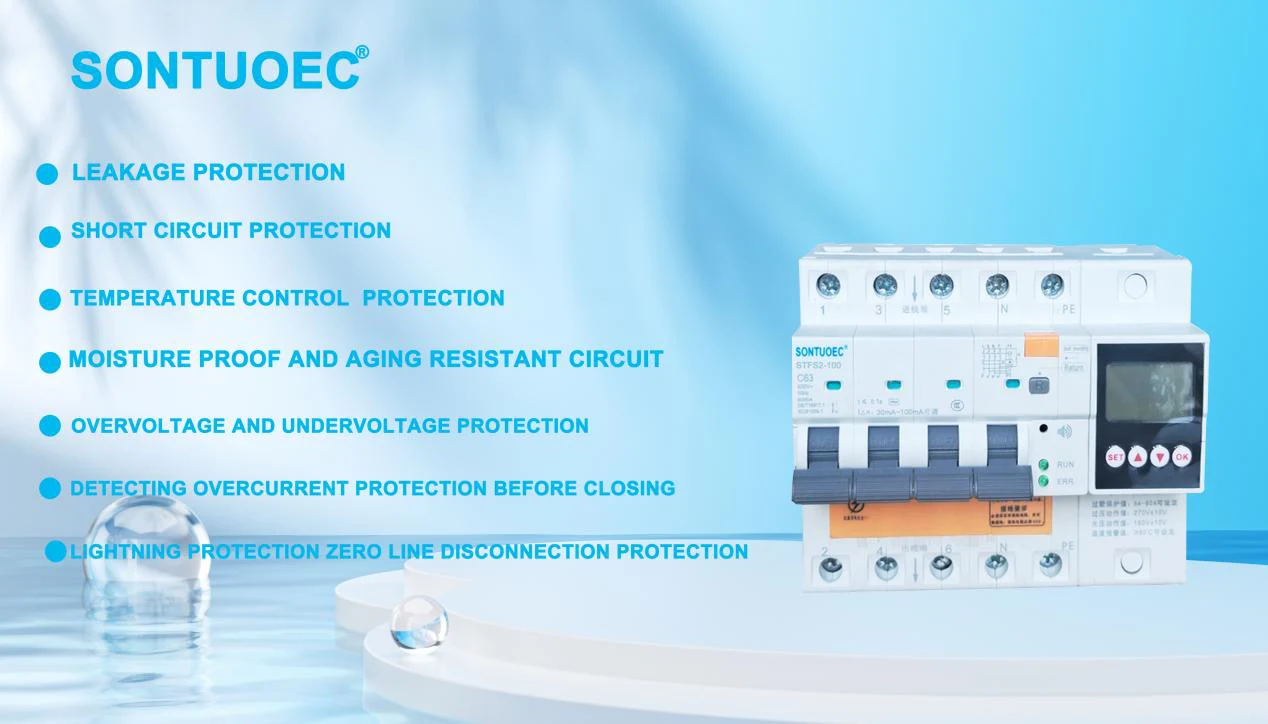

FUNZIONE:	protezione dalle perdite, Protezione da corrente di sovraccarico, protezione da cortocircuito, sotto protezione di tensione, protezione da sovratensione, Corrente nominale/tensione regolabile, Protezione dalla temperatura, Allarme ingresso acqua e così via.

TEMPERATURA DELL'ARIA CIRCOSTANTE:

1. La temperatura dell'aria ambiente non deve essere inferiore a -5 1C, non superiore a +40 C e il valore medio giornaliero non deve superare +35 C.

2. Altitudine: l'altitudine del luogo di installazione non deve superare i 2000 m.

3.Condizioni atmosferiche

L'aria è pulita e ad una temperatura massima di +40 'C l'umidità relativa dell'aria non è superiore al 50%. Un'umidità relativa più elevata è consentita a temperature più basse, ad esempio a +20 C,

L'umidità relativa non deve superare il 90%. A causa della condensa occasionale e moderata causata dai cambiamenti di temperatura, è necessario prestare attenzione ad adottare misure adeguate.

4. Categoria di installazione Le categorie di installazione sono lI e III

Corrente e numero di poli

100 A: ciò indica che l'RCBO ha una potenza nominale di 100 A. La corrente nominale è il valore massimo di corrente che l'interruttore può portare continuamente senza causare surriscaldamenti o danni.

2p, 4p: La “p” qui sta per il numero di poli, cioè il numero di fasi del circuito a cui può essere collegato l'interruttore. 2p significa che l'interruttore può essere collegato a due fasi del circuito (solitamente Fuoco e Zero), mentre 4p significa che può essere collegato a quattro fasi del circuito (solitamente trifase Fuoco e Zero).

Multifunzionale

Multifunzionale indica che questo RCBO multifunzionale 100A 2p 4p è dotato di una varietà di funzioni di protezione. Oltre alla protezione di base da sovraccarico e cortocircuito, può anche fornire protezione da perdite, protezione da sottotensione, protezione da sovratensione e così via. protezione della temperatura, allarme ingresso acqua, corrente e tensione regolabili. Queste protezioni consentono all'RCBO di fornire una protezione più completa per circuiti e apparecchiature.

100A 2p 4p Multifunctional RCBO

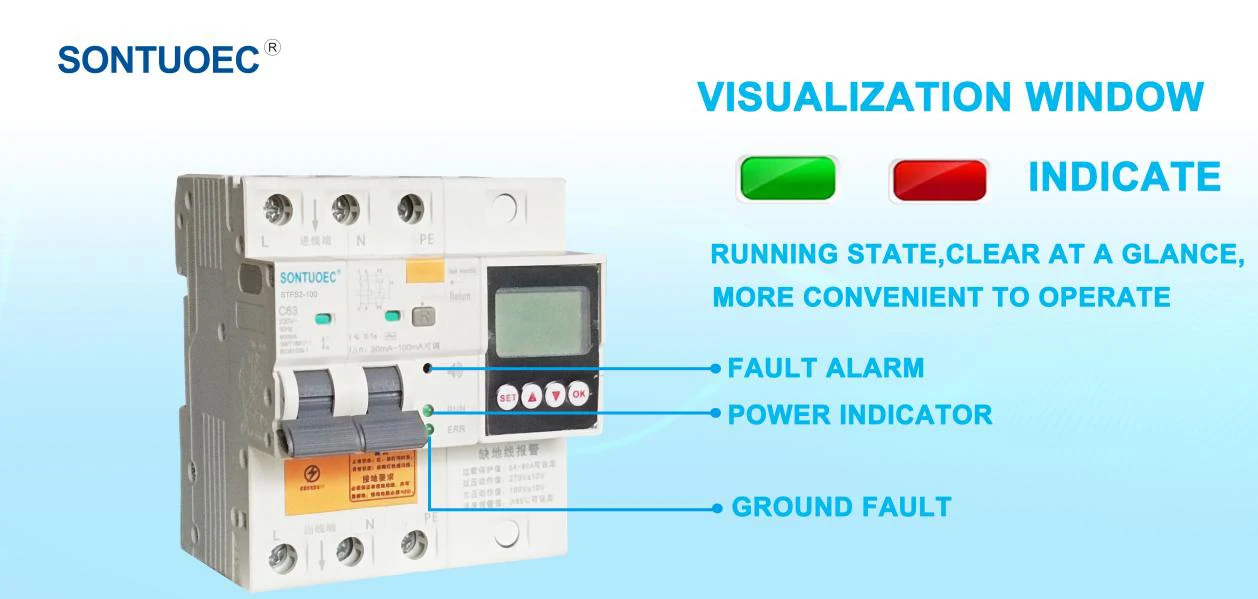

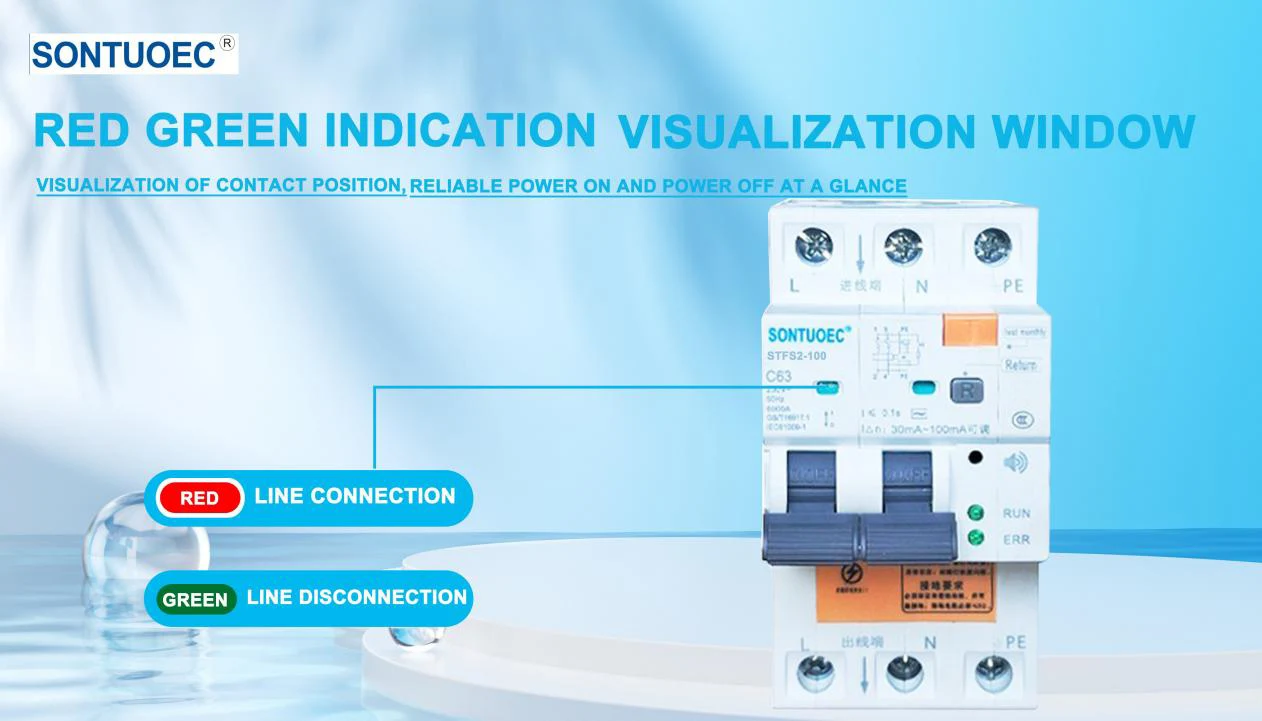

Avvertimento!

Avviso stato normale: luce verde accesa;

Stato anomalo: la luce è spenta

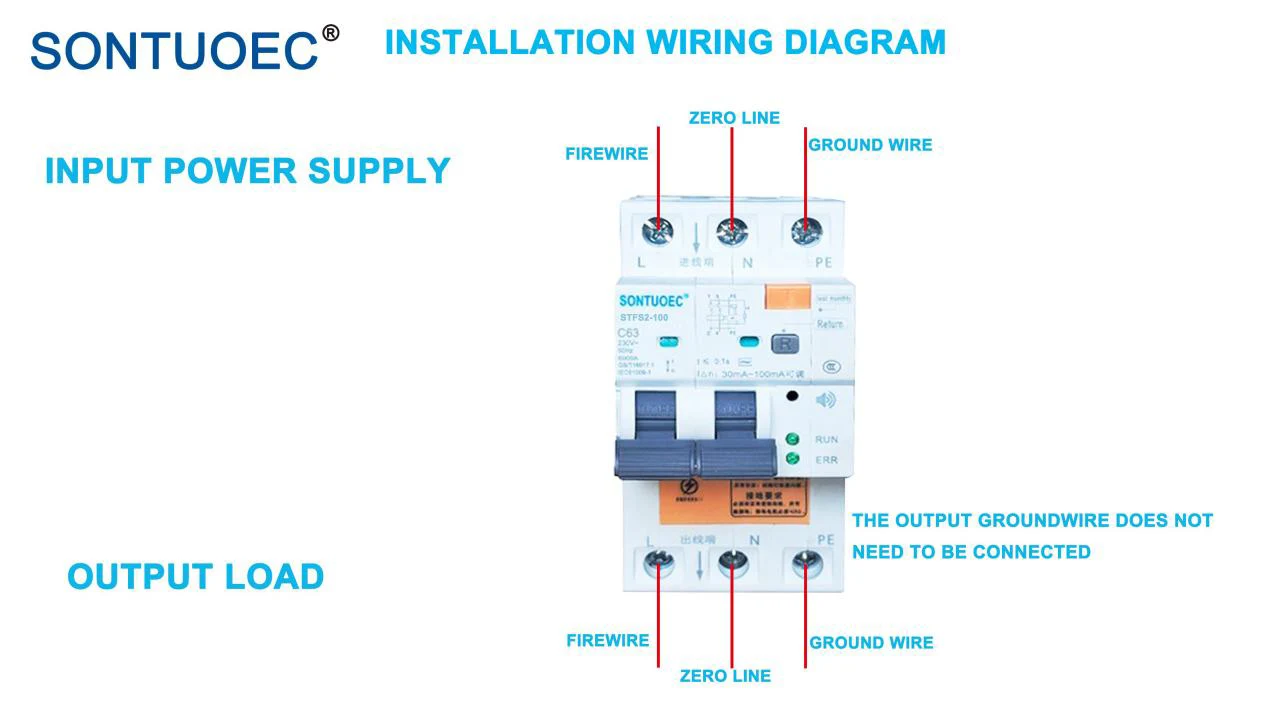

Requisiti di messa a terra:

È necessario assicurarsi che siano presenti un filo di terra in ingresso e un filo di terra e che la resistenza di terra deve essere s 5Q!

Scenario applicativo

Poiché l'RCBO ha una varietà di funzioni di protezione, viene spesso utilizzato in circuiti che richiedono la sicurezza personale, come circuiti elettrici per l'illuminazione, alimentazione debole ed elettrodomestici in case e luoghi pubblici. Questi luoghi sono spesso caratterizzati da acqua e umidità, che possono facilmente causare incidenti dovuti a perdite. Inoltre, l'RCBO può essere utilizzato anche in sistemi elettrici industriali dove la sicurezza umana è un prerequisito, come circuiti periferici di controllo della luce, sistemi radar e strumenti di esplorazione geologica.
