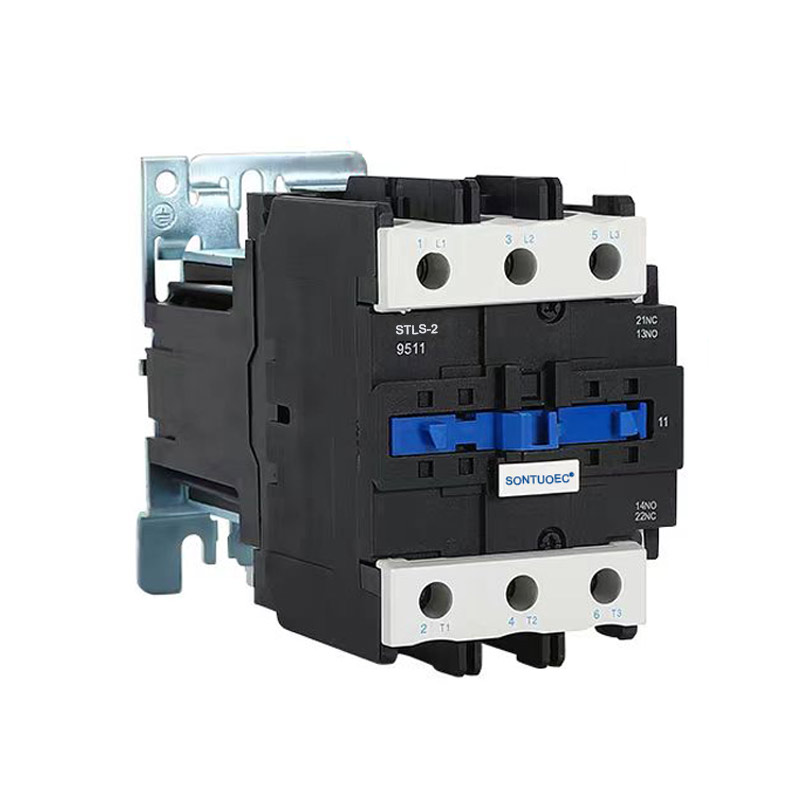

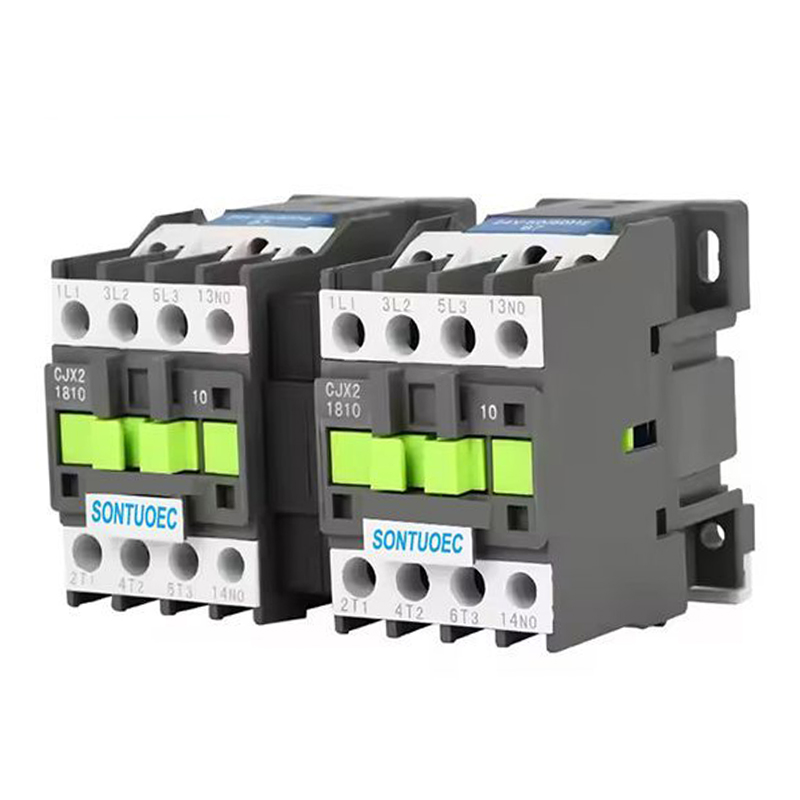

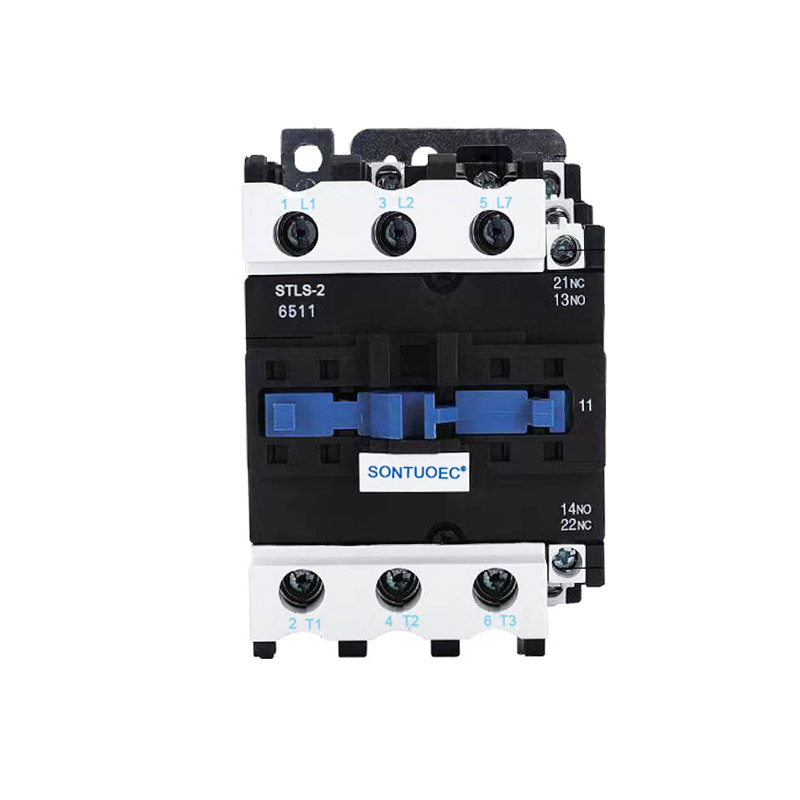

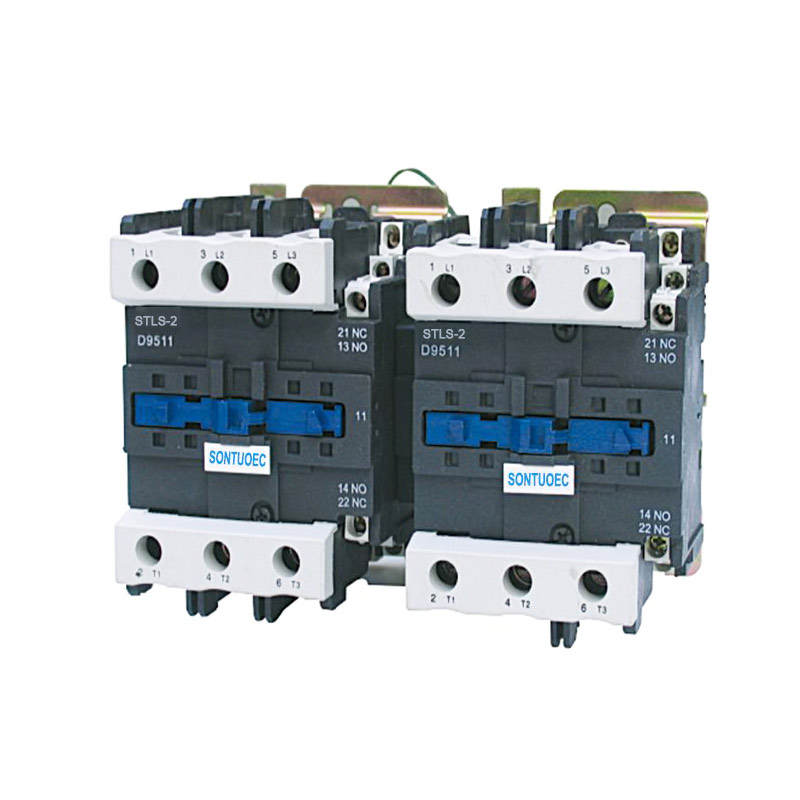

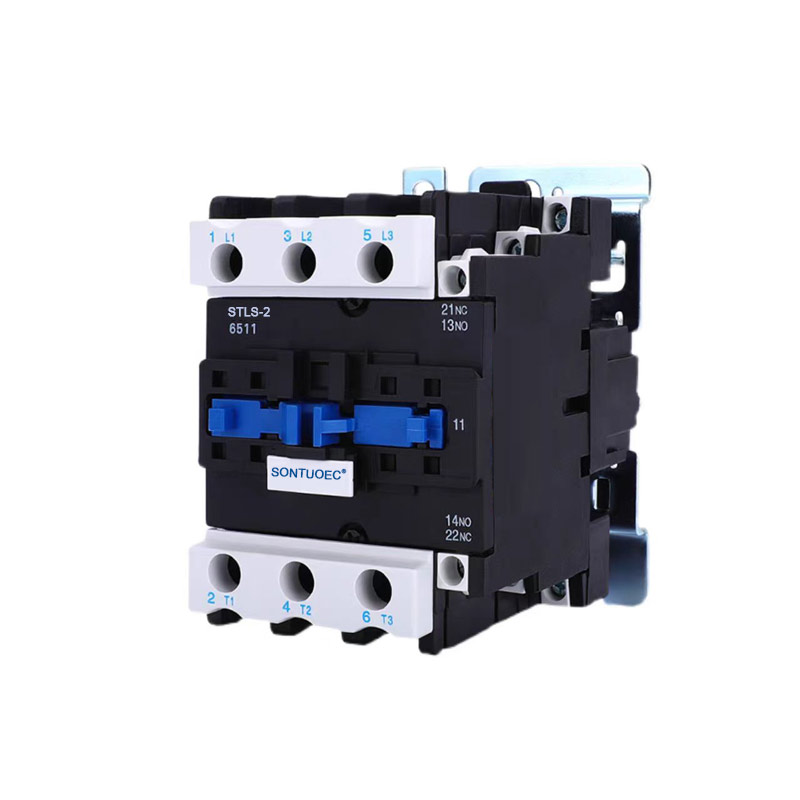

Contattore di interblocco meccanico serie Stls-2(Cjx2).

Il contattore di interblocco meccanico serie Stls-2 (Cjx2) è adatto per l'uso nei circuiti fino alla tensione nominale di 660 V CA 50 Hz, corrente 620 A, per il controllo convertibile del motore. Questo dispositivo di interblocco meccanico garantisce la commutazione dei contatti dei due contattori convertibili. È conforme agli standard IEC60947-4-1.

Modello:STLS-2(CJX2)

Invia richiesta

Descrizione del prodotto

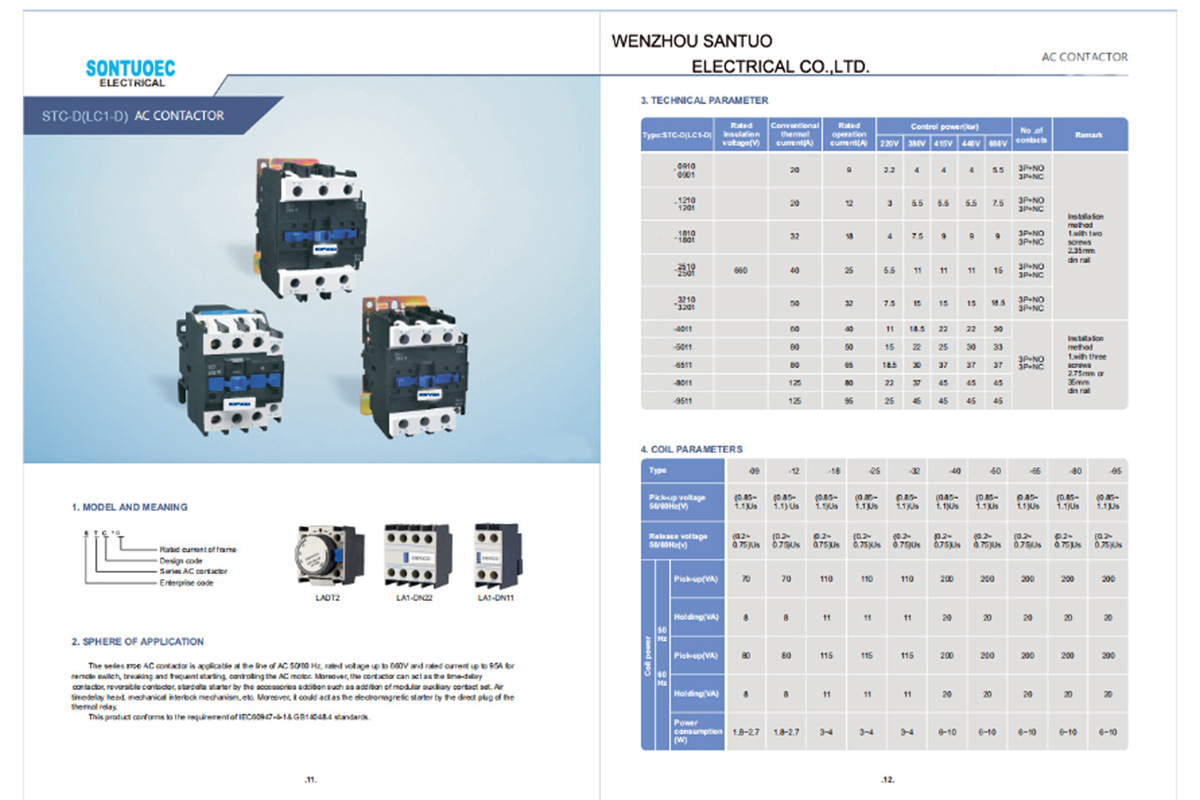

Tipo		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Tensione di isolamento nominale		660	660	660	660	660	660	660	660	660	660
termica convenzionale		20	24	32	40	50	60	75	80	110	125
attuale		20	24	32	40	50	60	75	80	110	125
Valutato operativo		9	12	16	25	32	40	50	63	80	95
attuale		9	12	16	25	32	40	50	63	80	95
controllato	220 V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
potere (chilowatt)	380 V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 V	4	5.5	9	11	15	22	35	37	45	45
	440 V	4	5.5	9	11	15	22	30	37	45	45
	660 V	5.5	7.5	10	15	18.5	30	33	37	45	45
Nota		L'installazione del					L'installazione del
		i relè possono utilizzare due viti					i relè possono tre
		e usa anche il 35mm					viti e utilizzare anche il
		guida di installazione					Installazione da 75 mm o 35 mm
							sbarra

Struttura e caratteristiche

Struttura:

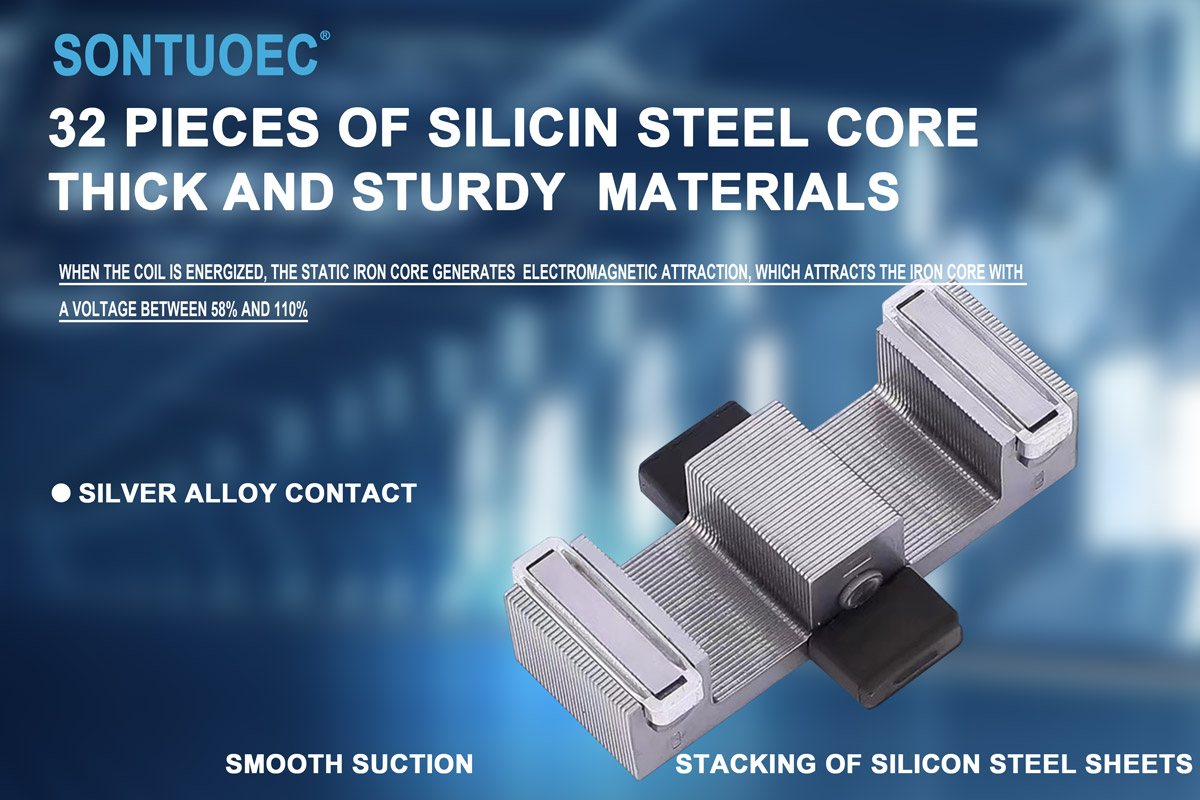

Il contattore CA 3P è solitamente costituito da un sistema elettromagnetico (inclusa bobina, nucleo, ecc.), un sistema di contatti (inclusi contatto principale e contatto ausiliario), dispositivo di estinzione dell'arco, involucro e altre parti. Tra questi, il contatto principale viene utilizzato per trasportare corrente elevata e il contatto ausiliario viene utilizzato per realizzare la trasmissione e il feedback dei segnali di controllo.

Caratteristiche:

Con tre contatti indipendenti, può controllare contemporaneamente l'alimentazione trifase e una linea zero.

Il sistema di contatto è realizzato con materiali di alta qualità con buona conduttività e resistenza all'usura.

Il sistema elettromagnetico ha una forza di aspirazione sufficiente per agganciare e rilasciare in modo affidabile i contatti.

Il dispositivo di estinzione dell'arco può estinguere efficacemente l'arco generato quando i contatti sono disconnessi, proteggendo i contatti da eventuali danni.

Il contattore di interblocco meccanico serie Stls-2 (Cjx2) è adatto per l'utilizzo nei circuiti di tensione nominale fino a 660 V CA 50 Hz o 60 Hz, corrente nominale fino a 95 A, per chiusura e interruzione, avvio e controllo frequenti del motore CA. In combinazione con il blocco di contatti ausiliari, il ritardo del timer e il dispositivo di interblocco della macchina, ecc., diventa il contattore di ritardo, il contattore di interblocco meccanico, l'avviatore stella-triangolo. Con il relè termico è combinato con l'avviatore elettromagnetico. Il contattore è prodotto secondo la norma IEC 60947-1.

Principio di funzionamento

Quando la bobina del contattore AC 3P è eccitata, il nucleo di ferro genera magnetismo e attira il sistema di contatti per chiudersi, collegando così l'alimentazione trifase e un filo zero. Quando la bobina è diseccitata, il nucleo perde il suo magnetismo e il sistema di contatti si separa sotto l'azione di una molla, scollegando così l'alimentazione trifase dalla linea dello zero. In questo modo il contattore AC 3P può realizzare il controllo remoto dei carichi elettrici.

Scenari applicativi

Il contattore CA 3P è ampiamente utilizzato in vari sistemi di alimentazione che necessitano di controllare contemporaneamente l'alimentazione trifase e una linea zero, come ad esempio:

Campo dell'automazione industriale: utilizzato per controllare le operazioni di avvio, arresto e inversione del motore.

Sistema di alimentazione: utilizzato per realizzare il controllo remoto e la protezione del sistema di alimentazione.

Domotica: utilizzata per controllare l'avvio e l'arresto di illuminazione, climatizzazione e altre apparecchiature.
