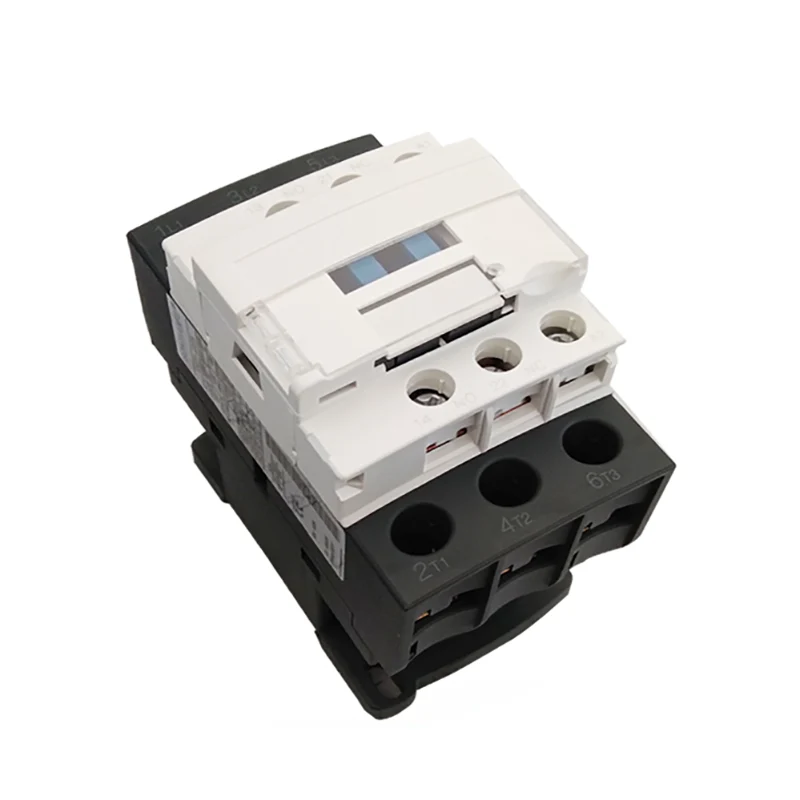

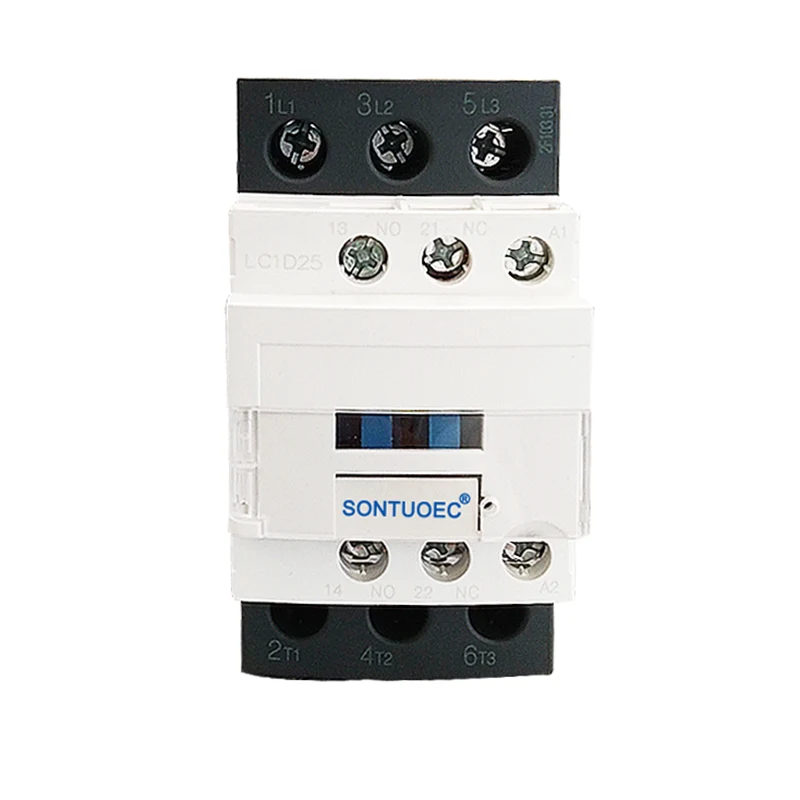

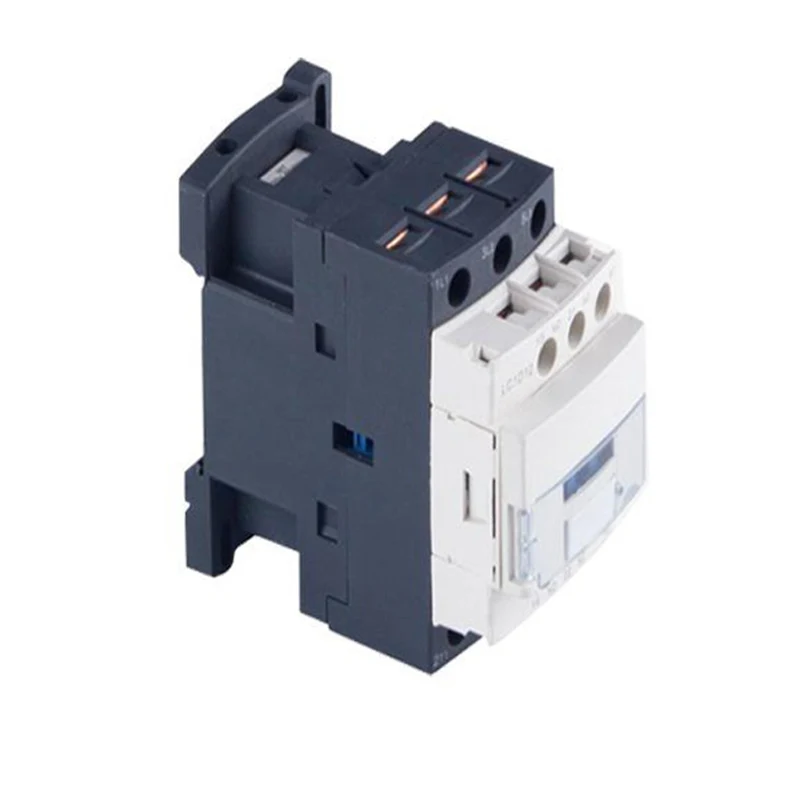

CJX2 3P 25A AC Contactor

Il contattore CA CJX2 3P 25A è adatto per i circuiti di collegamento e di rottura a lunghe distanze, nonché per l'avvio e il controllo frequenti dei motori AC. Inoltre, può essere utilizzato con relè termici appropriati per formare antipasti elettromagnetici per proteggere i circuiti in cui possono verificarsi sovraccarichi operativi.

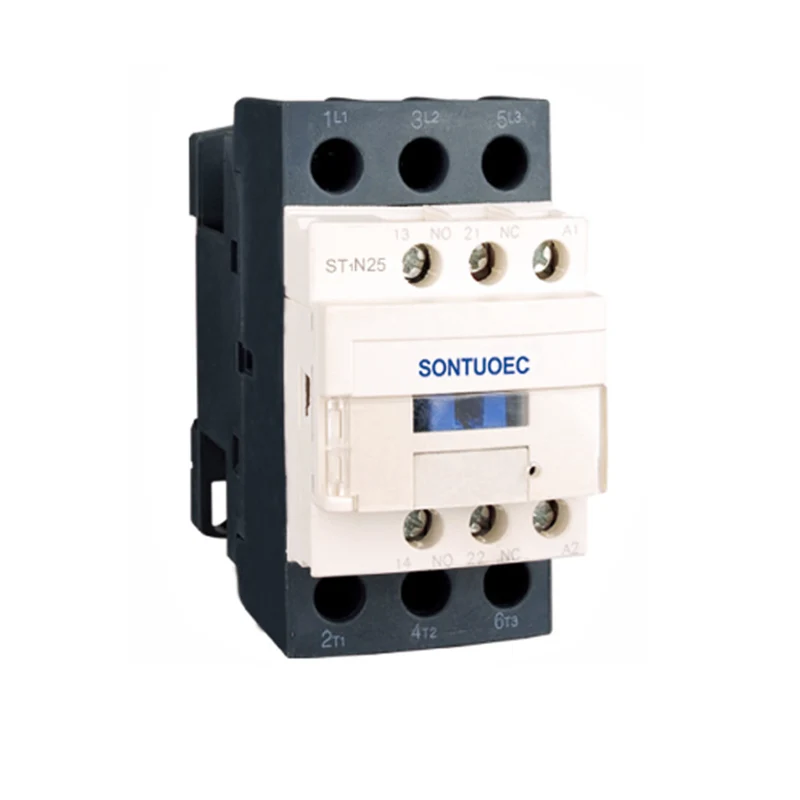

Modello:ST1N

Invia richiesta

Descrizione del prodotto

Tipo		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Corrente di lavoro classificata (a)	AC3	9	12	18	25	32	40	50	65	80	95
Corrente di lavoro classificata (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Valutazioni standardpower di 3 fasi Motors 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500v	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 V.	5.5	7.5	10	15	18.5	30	33	37	45	55
Corrente di calore nominale (a)		20	20	32	40	50	60	80	80	125	125
Vita elettrica	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
Vita elettrica	AC4 (X104)	20	20	20	20	20	15	15	15	10	10
Vita meccanica (X104)		1000	1000	1000	1000	800	800	800	800	600	600
Numero di contatti	3p+no					3p+NC+NO
Numero di contatti	3p+nc					3p+NC+NO

Caratteristiche strutturali

Design protettivo: CJX2 3P 25A AC Contactor adotta la struttura protettiva, che è caratterizzata da un piccolo volume, peso leggero, basso consumo di energia e lunga vita.

Struttura d'azione ad azione diretta: la sua struttura d'azione è ad azione diretta e i contatti sono a doppia interruzione, il che migliora l'affidabilità e la sicurezza del contatto.

Gruppo di contatto ausiliario di tipo a blocchi: gruppo di contatto ausiliario, testa di ritardo dell'aria, meccanismo di interblocco meccanico e altri componenti possono essere aggiunti in base alle esigenze dell'utente per formare un contattore di delegazione del tempo, un contattore reversibile, il antipasto Star-Delta e altri prodotti di serie derivati.

Parametri tecnici

I principali parametri tecnici del contattore AC serie CJX2 (ST1N) includono:

Tensione nominale: tra cui 36 V, 110 V, 127V, 220 V, 380 V e altri livelli per soddisfare le esigenze di diversi sistemi di alimentazione.

Corrente nominale: secondo diversi modelli, la corrente nominale varia da 9A a 95A.

Tensione della bobina: la tensione della bobina CA comprende 24 V, 36V, 48 V, 110 V, 220 V, 380 V, ecc. La tensione della bobina CC comprende 12V, 24V, 48 V, 110 V, 220 V, ecc.

Vita meccanica ed elettrica: la vita meccanica può essere fino a milioni di volte e la vita elettrica è anche relativamente alta, il che garantisce il funzionamento stabile a lungo termine del contattore.

Installazione e manutenzione

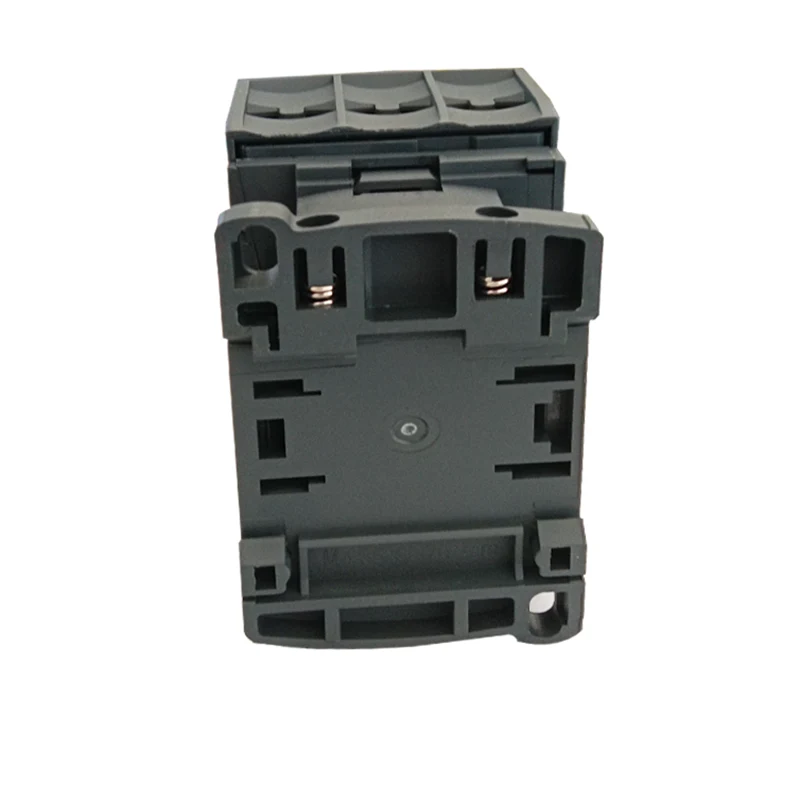

Installazione: i contattori CA di tipo CJX2 possono essere montati con due viti o 35 mm (o 75 mm), che è conveniente e rapido. I dati tecnici pertinenti devono essere controllati prima dell'installazione per garantire la conformità alle condizioni di installazione.

Manutenzione: tutte le parti del prodotto devono essere controllate regolarmente durante l'uso, richiedendo che le parti mobili non siano bloccate e che i dispositivi di fissaggio non siano allentati. In caso di danno, deve essere sostituito in tempo per garantire il normale funzionamento del contattore.

CJX2 3P 25A AC Contactor
