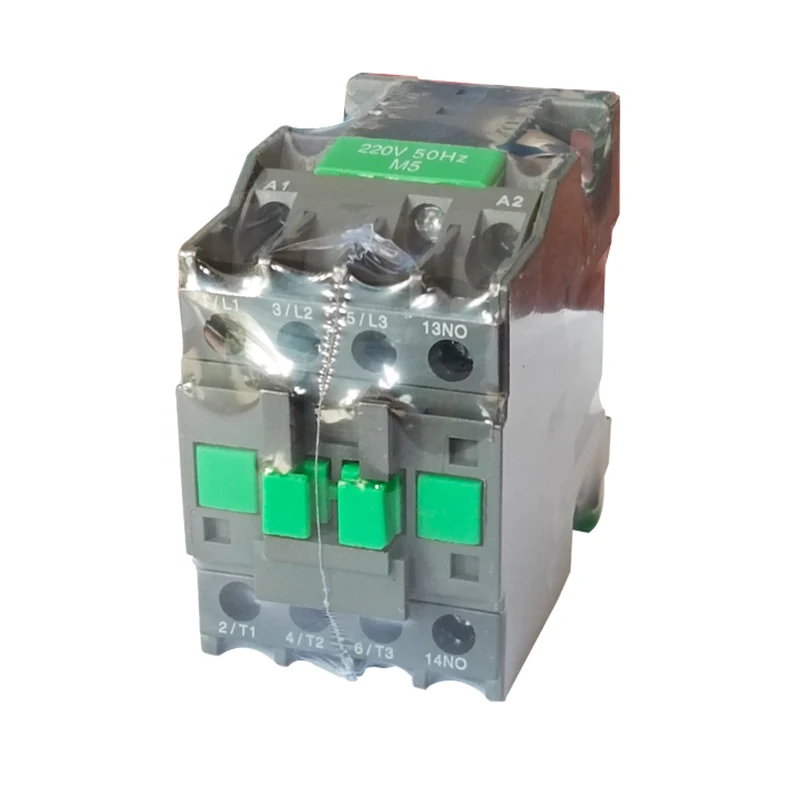

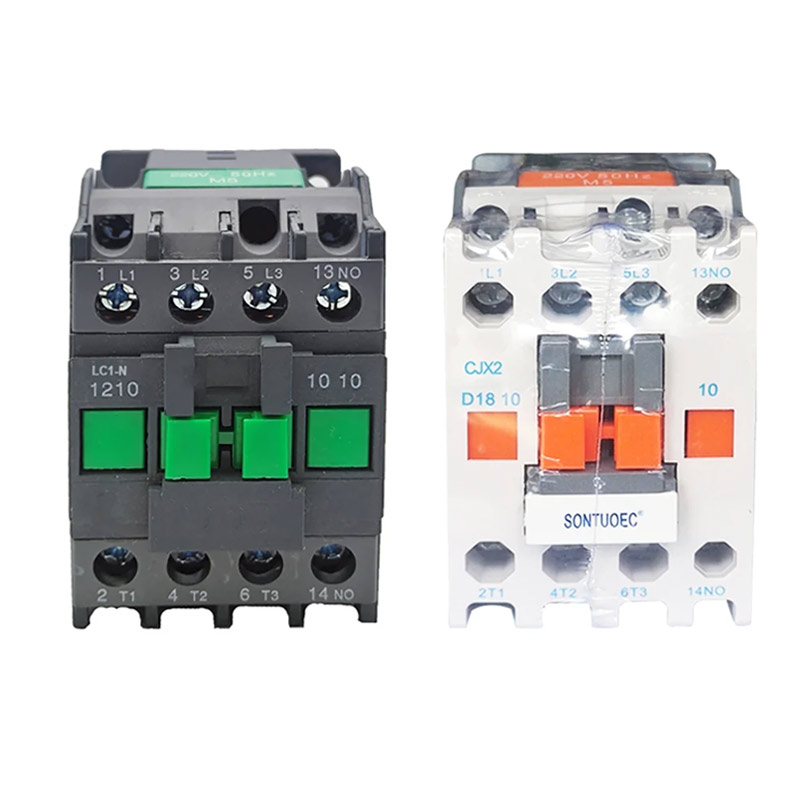

Contattore AC di tipo LC1-N

I contattori AC di tipo LC1-N sono adatti per l'uso in circuiti con AC 50Hz o 60Hz, tensioni fino a 660 V (fino a 690 V per alcuni modelli) e correnti fino a 95A. Viene utilizzato per il collegamento e la rottura dei circuiti per lunghe distanze, nonché l'avvio e il controllo frequente dei motori AC.

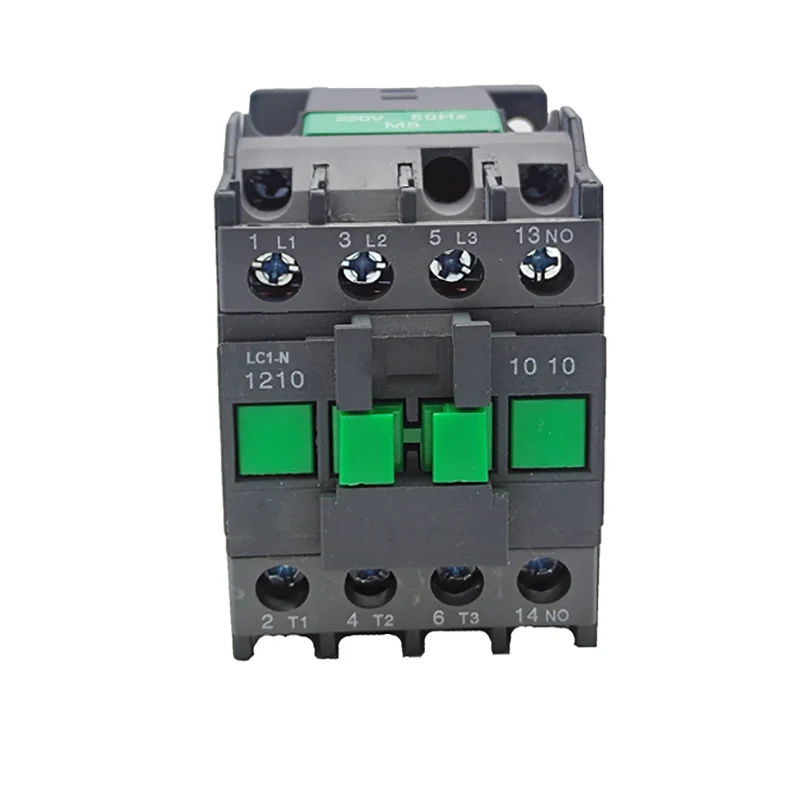

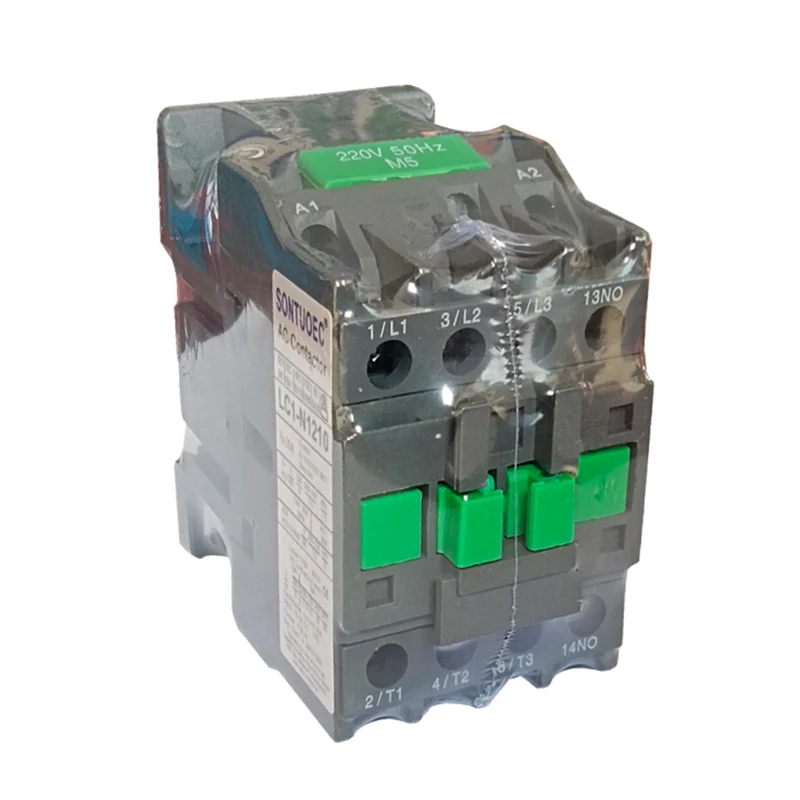

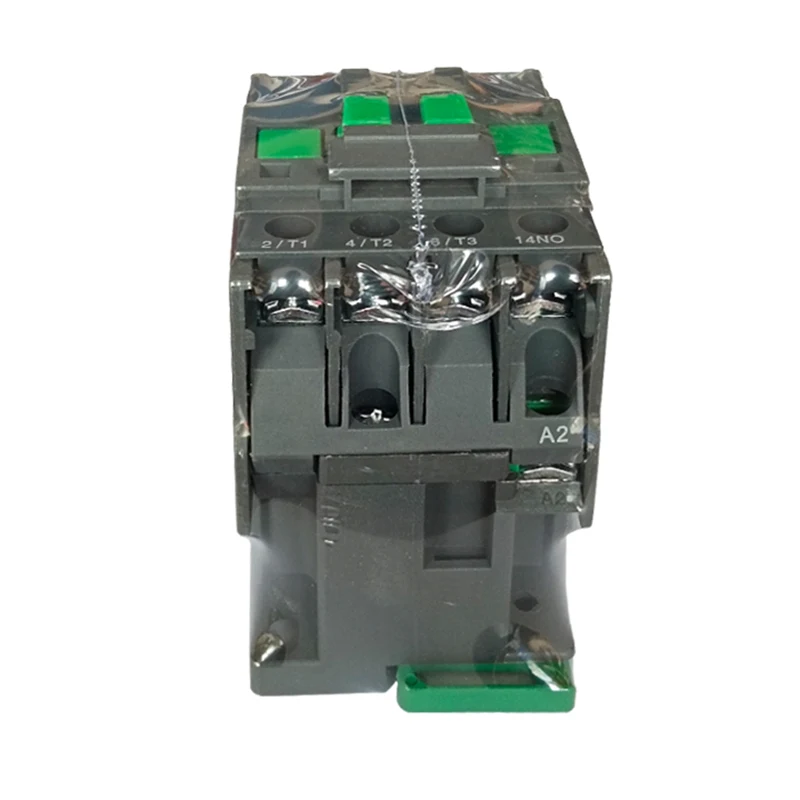

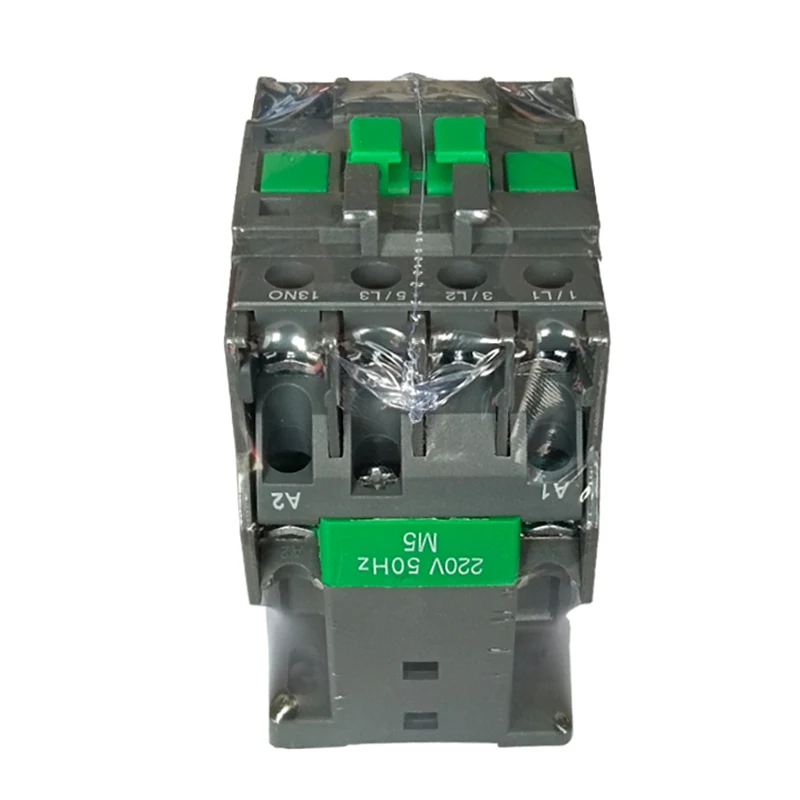

Modello:LC1-N1210

Invia richiesta

Descrizione del prodotto

Tipo		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Corrente di lavoro classificata (a)	AC3	9	12	18	25	32	40	50	65	80	95
Corrente di lavoro classificata (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Valutazioni standardpower di 3 fasi Motors 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500v	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 V.	5.5	7.5	10	15	18.5	30	33	37	45	55
Corrente di calore nominale (a)		20	20	32	40	50	60	80	80	125	125
Vita elettrica	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
Vita elettrica	AC4 (X104)	20	20	20	20	20	15	15	15	10	10
Vita meccanica (X104)		1000	1000	1000	1000	800	800	800	800	600	600
Numero di contatti	3p+no					3p+NC+NO
Numero di contatti	3p+nc					3p+NC+NO

Caratteristiche strutturali

Design modulare: il contattore AC di tipo LC1-N adotta il design modulare con una combinazione completa di funzioni, che è conveniente per gli utenti di scegliere e combinarsi in base alle loro esigenze.

Sistema elettromagnetico: compresi la bobina elettromagnetica e il nucleo di ferro, che è una parte importante del contattore, basandosi su di esso per guidare la chiusura e la disconnessione dei contatti.

Sistema di contatto: incluso il contatto principale e il contatto ausiliario. Il contatto principale viene utilizzato per collegare e rompere il circuito principale e controllare la corrente più grande; Il contatto ausiliario si trova nel circuito di controllo per soddisfare i requisiti di vari metodi di controllo.

Sistema di estinzione ad arco: dotato di un dispositivo di estinzione ad arco, una copertura per estinguimento di argilla longitudinale generalmente semi-chiusa e dotato di un forte circuito di arco di soffiaggio magnetico per garantire che i contatti per rompere il circuito generato dall'arco siano inutilizzati in modo affidabile, riducono i danni dell'arco ai contatti.

Il principio di funzionamento

Quando il circuito di controllo viene eccitato, la bobina elettromagnetica genera un campo magnetico, che attira il nucleo di ferro per chiudere i contatti, collegando così il circuito principale del compressore. Quando il circuito di controllo viene de-energizzato, il campo magnetico scompare, il nucleo di ferro viene ripristinato sotto l'azione della molla, il contatto viene disconnesso e anche il circuito principale del compressore viene disconnesso.

Parametri tecnici principali

Tensione di alimentazione di controllo classificata: tra cui 24 V, 48 V, 110 V, 127V, 220 V, 240 V, 380 V, 415V, 440 V, 480 V, 500V, 600V, 660 V e altre opzioni.

Tensione di aspirazione: di solito (0,85 ~ 1,1) volte la tensione di alimentazione di controllo nominale.

Tensione di rilascio: solitamente (0,2 ~ 0,75) volte la tensione di alimentazione di controllo nominale.

Tempo di aspirazione: a seconda del modello, il tempo di aspirazione varia, di solito tra 12 ~ 35 ms.

Tempo di rilascio: ancora, il tempo di rilascio varia a seconda del modello, generalmente tra 4 ~ 20ms.

Vita elettrica: nella categoria di utilizzo AC-3, la vita elettrica può essere centinaia di migliaia di volte a milioni di volte.

Vita meccanica: la vita meccanica è in genere nella gamma da milioni a 10 milioni di cicli.
