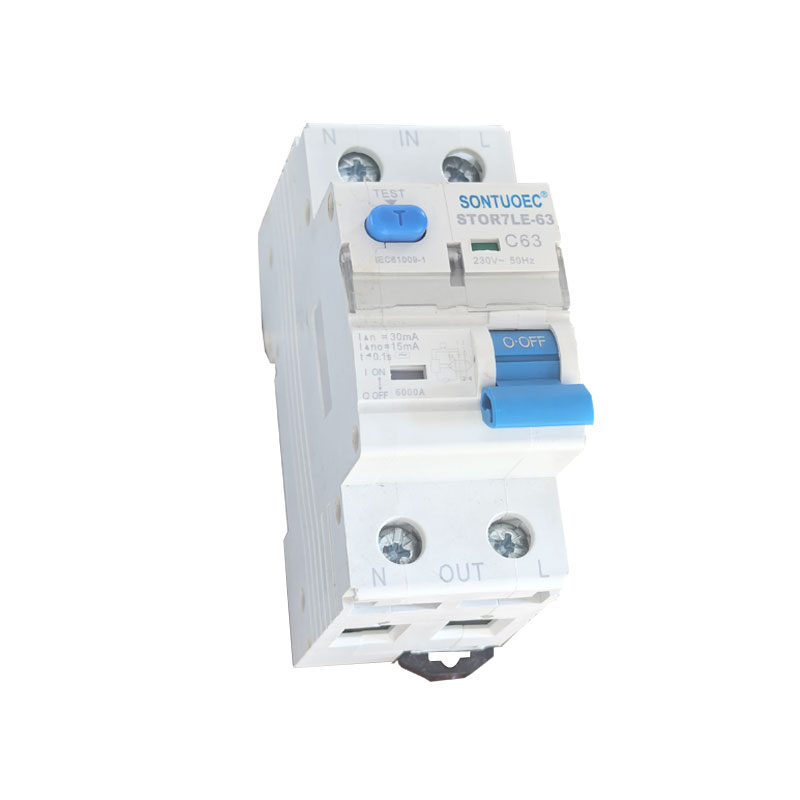

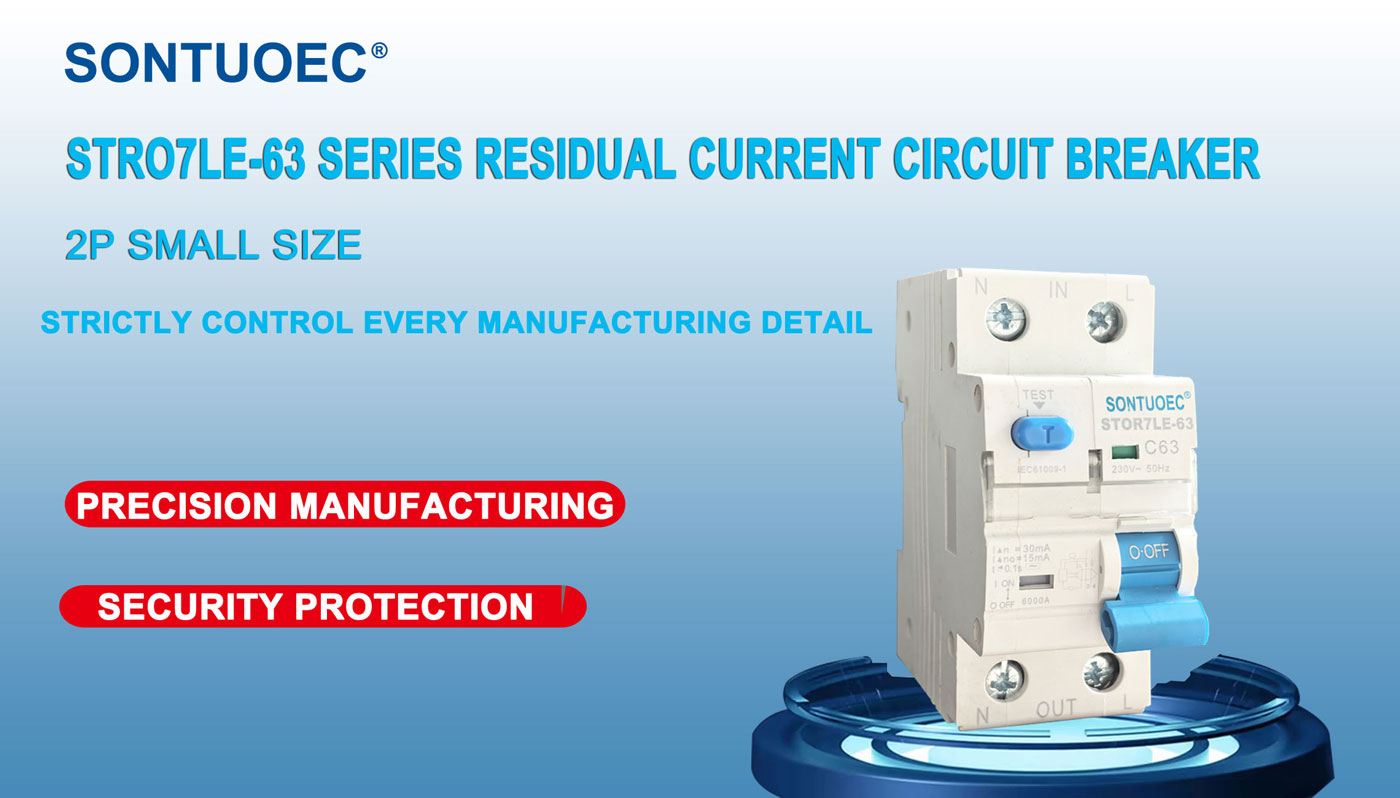

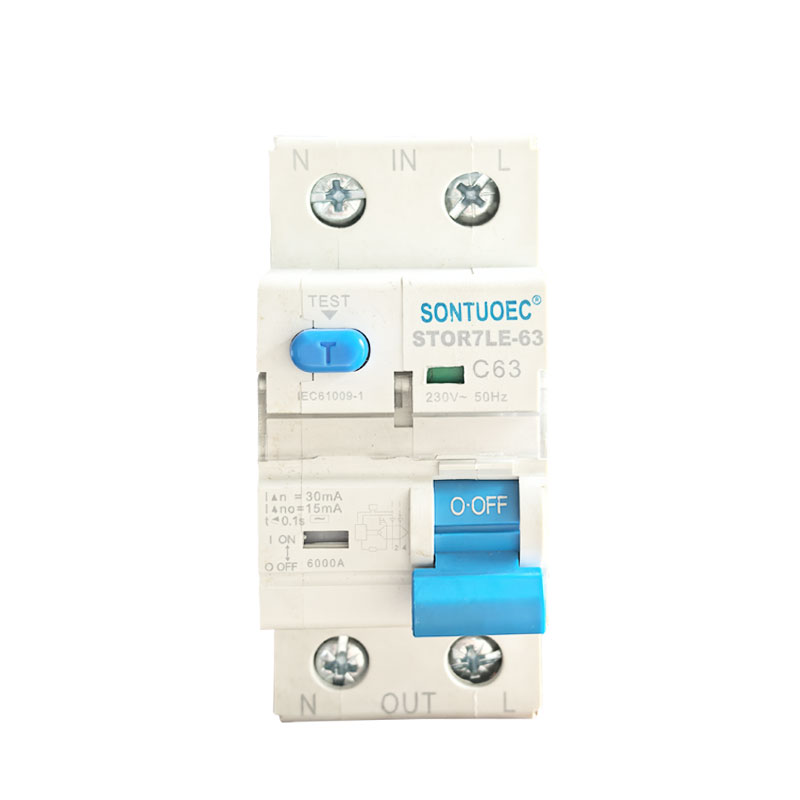

Interruttore automatico di protezione da piccole perdite Sontuoec Stro7le-63 RCBO

SONTUOEC è uno dei fornitori/produttori cinesi specializzati nella produzione di vari piccoli elettrodomestici. STRO7LE-63 RCBO è utilizzato nel circuito di residenza monofase CA 50/60 Hz, tensione nominale 240 V ed è autoprotetto fino a una corrente di cortocircuito massima di 40 A. Può proteggere il circuito elettronico civile da sovraccarico e cortocircuito. Questo prodotto presenta i vantaggi di volume ridotto, elevata capacità di interruzione e allo stesso tempo il cavo sotto tensione viene tagliato, proteggendo inoltre la persona dalle scosse elettriche quando il cavo sotto tensione è collegato di fronte. Ed è conforme allo standard IEC 61009-1.

Modello:STRO7LE-63

Invia richiesta

Descrizione del prodotto

Specifiche:

Sandardo			CEI/EN 61009-1
Elettrico	Tipo (forma d'onda della dispersione verso terra rilevata)		Tipo elettronico
caratteristiche	Corrente nominale In	A	E, e
	Poli	P	1P+N
	Tensione nominale	V	230 CA
	Corrente nominale:		6,10,16,20,25,32,40A
	Sensibilità nominale I△n	A	0.01,0.03,0.1,0.3,0.5
	Tensione di isolamento Ui	V	250
	Produzione residua nominale e	A	500
	potere di interruzione I△m	A	500
	Corrente di cortocircuito I△c	A	45.006.000
	Frequenza nominale	Hz	50/60
	Grado di inquinamento		2
Meccanico	Vita elettrica	t	4000
caratteristiche	Vita meccanica	t	10000
	Grado di protezione		IP20
	Temperatura ambiente	ºC	-25~+40
	(con media giornaliera ≤35ºC)	ºC	-25~+40
	Temperatura di conservazione	ºC	-25~+70
Installazione	Tipo di connessione terminale		Cavo/barra collettrice a U/barra collettrice a perni
	Dimensioni del terminale superiore/inferiore per il cavo	mm2	25
	Dimensioni del terminale superiore/inferiore per il cavo	AWG	18 maggio
	Dimensioni terminale superiore/inferiore per barra collettrice	mm2	25
		AWG	18 marzo
	Montaggio		Su guida DIN EN 60715(35mm) tramite dispositivo di aggancio rapido
	Connessione		Dall'alto e dal basso

Principali funzioni dell'RCBO STRO7LE-63

Protezione da sovraccarico: quando la corrente nel circuito supera il valore nominale dell'RCBO STRO7LE-63, interromperà automaticamente il circuito entro un determinato periodo di tempo per evitare il surriscaldamento del circuito e dell'apparecchiatura, evitando così incendi e danni.

Protezione da cortocircuito: quando si verifica un cortocircuito in un circuito, l'RCBO STRO7LE-63 interromperà rapidamente il circuito per evitare che la corrente di cortocircuito causi gravi danni al circuito e all'apparecchiatura.

Protezione dalle perdite: l'RCBO STRO7LE-63 è in grado di rilevare la corrente residua (ovvero la corrente di dispersione) in un circuito. Quando la corrente residua supera la soglia impostata, l'RCBO STRO7LE-63 interromperà il circuito in un periodo di tempo molto breve per prevenire incidenti di folgorazione e incendi elettrici.

Principio di funzionamento dell'RCBO STRO7LE-63

L'RCBO STRO7-40 contiene un rilevatore di sgancio magnetotermico interno (per protezione da sovraccarico e cortocircuito) e un rilevatore di corrente residua (per protezione da perdite). Quando la corrente o la corrente residua nel circuito è anomala, il corrispondente percussore attiva il meccanismo di sgancio dell'RCBO STRO7-40, interrompendo rapidamente il circuito.

1. Sganciatore magnetico termico: utilizza il calore e il campo magnetico generati quando la corrente passa attraverso il conduttore per attivare lo sgancio. Quando la corrente è troppo elevata, il conduttore si riscalda e genera un campo magnetico, provocando la flessione del bimetallo all'interno dell'incontro magnetotermico o l'attrazione del magnete verso il nucleo di ferro, innescando così il meccanismo di sgancio.

2. Rilevatore di corrente residua: utilizza un trasformatore di corrente a sequenza zero per rilevare la corrente residua nel circuito. Quando la corrente residua supera la soglia impostata, il rilevatore di corrente residua invierà un segnale al meccanismo di sgancio per interrompere il circuito.

Caratteristiche dell'RCBO STRO7LE-63

Integrazione multifunzionale: l'RCBO STRO7LE-63 integra funzioni di protezione da sovraccarico, cortocircuito e perdite, semplificando la progettazione e l'installazione dei sistemi elettrici.

Elevata sensibilità: gli RCBO STRO7LE-63 possono rilevare e interrompere rapidamente le correnti anomale e residue nel circuito, fornendo una protezione affidabile.

Facile da installare e manutenere: gli RCBO STRO7LE-63 sono generalmente modulari per una facile installazione e manutenzione.

Elevata sicurezza: gli RCBO STRO7-40 sono rigorosamente testati e certificati per garantire elevata sicurezza e affidabilità per garantire il funzionamento sicuro dei sistemi elettrici.

Scenari applicativi dell'RCBO STRO7LE-63

Gli RCBO STRO7LE-63 sono ampiamente utilizzati negli impianti elettrici nei settori residenziale, commerciale e industriale, in particolare quelli che richiedono protezione simultanea da sovraccarico, cortocircuito e dispersione a terra. Solitamente vengono installati in scatole di distribuzione, quadri elettrici o armadi di controllo per proteggere circuiti e apparecchiature dai danni causati da corrente e tensione anomale e per prevenire l'elettrocuzione.
