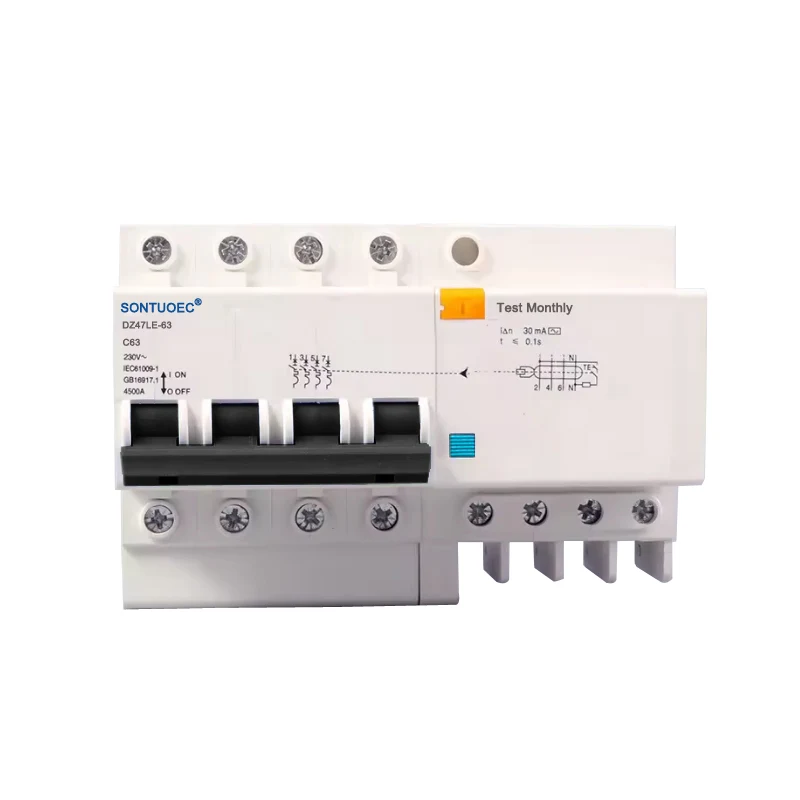

Tipo CA RCBO 4P

Principio di funzionamento

Il principio di funzionamento dell'RCBO tipo AC 4P si basa sulla somma vettoriale delle correnti e su principi elettromagnetici. Quando le correnti nel circuito sui fili fuoco (L) e zero (N) non sono uguali in grandezza, la somma vettoriale delle correnti nel lato primario del circuito del trasformatore non è zero, il che genera una tensione indotta nella bobina del lato secondario. Questa tensione indotta viene aggiunta al relè elettromagnetico, generando una corrente di eccitazione che crea una forza di smagnetizzazione inversa. Quando la corrente di guasto raggiunge il valore di corrente operativa dell'RCBO, questa forza di smagnetizzazione inversa farà sì che l'armatura all'interno del relè elettromagnetico si disimpegni dal giogo, spingendo il meccanismo operativo ad agire e interrompere il circuito della corrente di guasto.

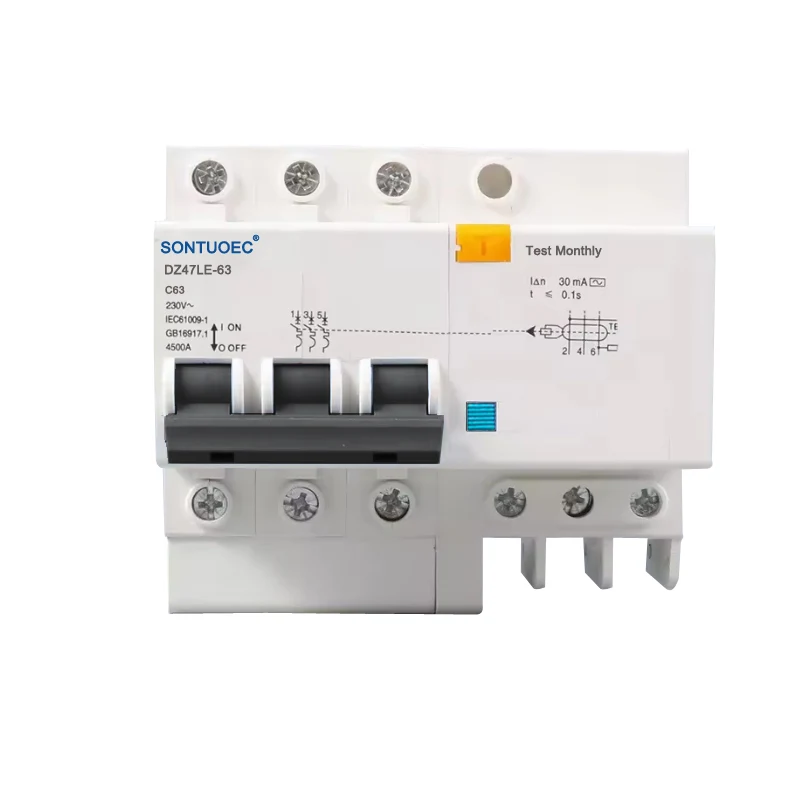

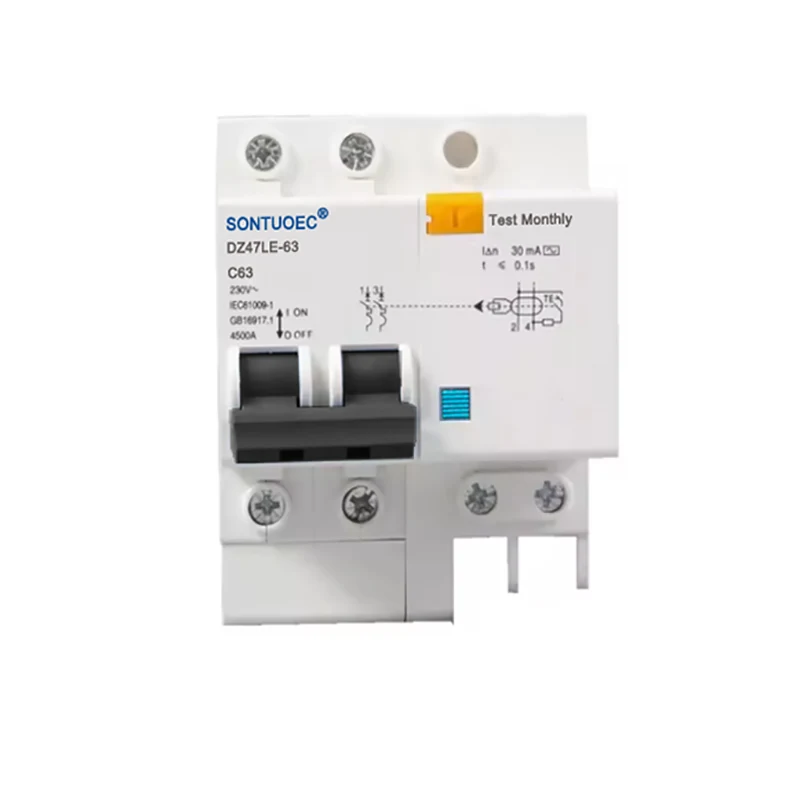

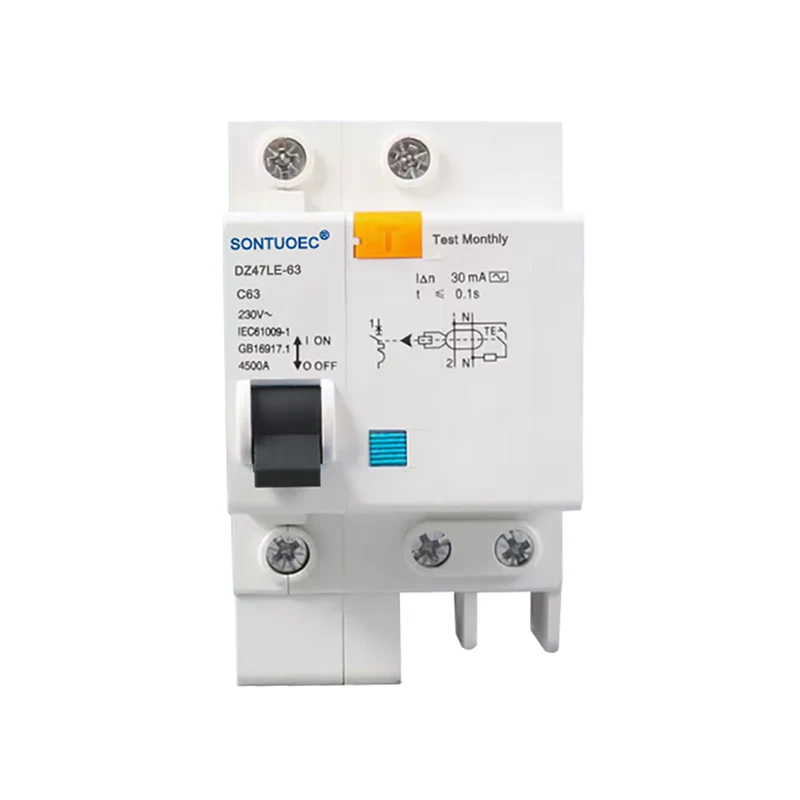

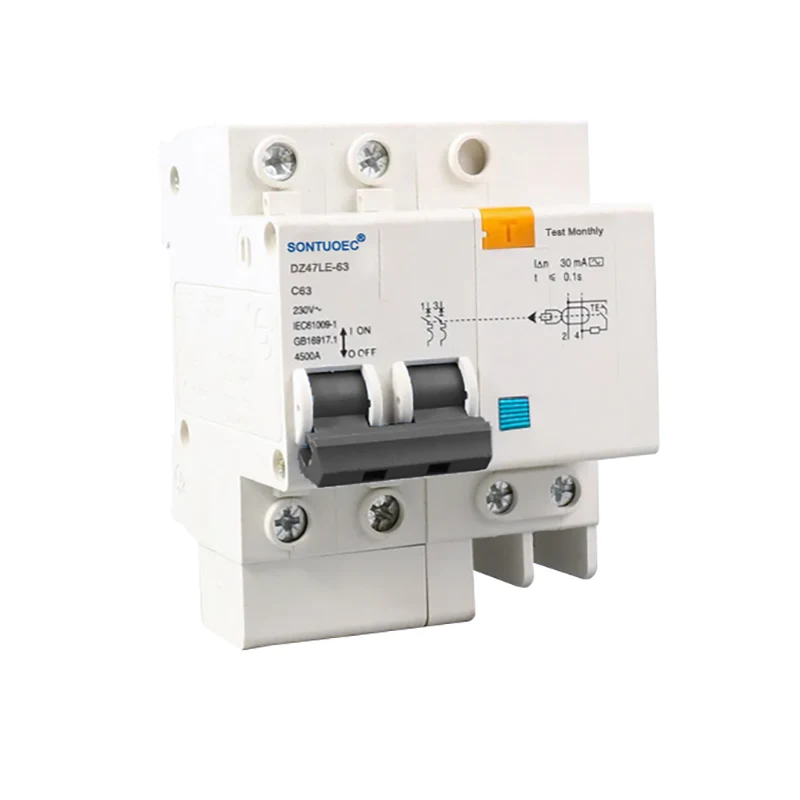

L'interruttore elettronico di protezione differenziale serie DZ47LE-63 è adatto per circuiti residenziali monofase di CA 50 Hz/60 Hz, tensione nominale 230 V e corrente nominale 6 A ~ 63 A; 400 V per circuito trifase AC 50 Hz/60 Hz. Può proteggere il circuito dal sovraccarico e dal cortocircuito. Questo prodotto presenta i vantaggi di un volume ridotto, un'elevata capacità di interruzione, il filo sotto tensione e la linea zero vengono interrotti allo stesso tempo, proteggendo inoltre la persona da scosse elettriche di dispersione nel caso del filo antincendio e della linea zero collegati in modo inverso.

È conforme allo standard IEC61009-1, GB16917.1.

Caratteristica:

1). Fornisce protezione contro scosse elettriche, guasti a terra, corrente di dispersione;

2). Fornisce protezione contro sovraccarico, cortocircuito e sovratensione;

3). Piccolo volume, elevato potere di interruzione; il filo sotto tensione e la linea zero vengono interrotti contemporaneamente;

4). Dimensioni e peso ridotti, installazione e cablaggio semplici, prestazioni elevate e durevoli

5). Previene gli interventi errati causati dalla tensione istantanea e dalla corrente istantanea.

Caratteristiche e vantaggi

Protezione multifunzionale: il tipo AC RCBO 4P combina protezione da corrente residua e protezione da sovracorrente per fornire una protezione completa per circuiti e apparecchiature.

Elevata sensibilità: la protezione altamente sensibile contro l'applicazione improvvisa o il lento aumento della corrente CA sinusoidale residua garantisce il disaccoppiamento.

Ampia gamma di applicazioni: adatto per circuiti CA nei sistemi di distribuzione dell'energia domestica, industriale e commerciale, in particolare per il cablaggio one-fire-one-zero.

Facile da installare e mantenere: design strutturale ragionevole, facile da installare e allo stesso tempo facile da eseguire manutenzione e revisione.

Scenari applicativi

Il tipo AC RCBO 4P è ampiamente utilizzato per la protezione del circuito CA in case, uffici, locali commerciali e strutture industriali. È particolarmente adatto per applicazioni che richiedono protezione sia dei cavi Fire che Zero, come circuiti di illuminazione, circuiti di prese e protezione di apparecchiature come i motori.
