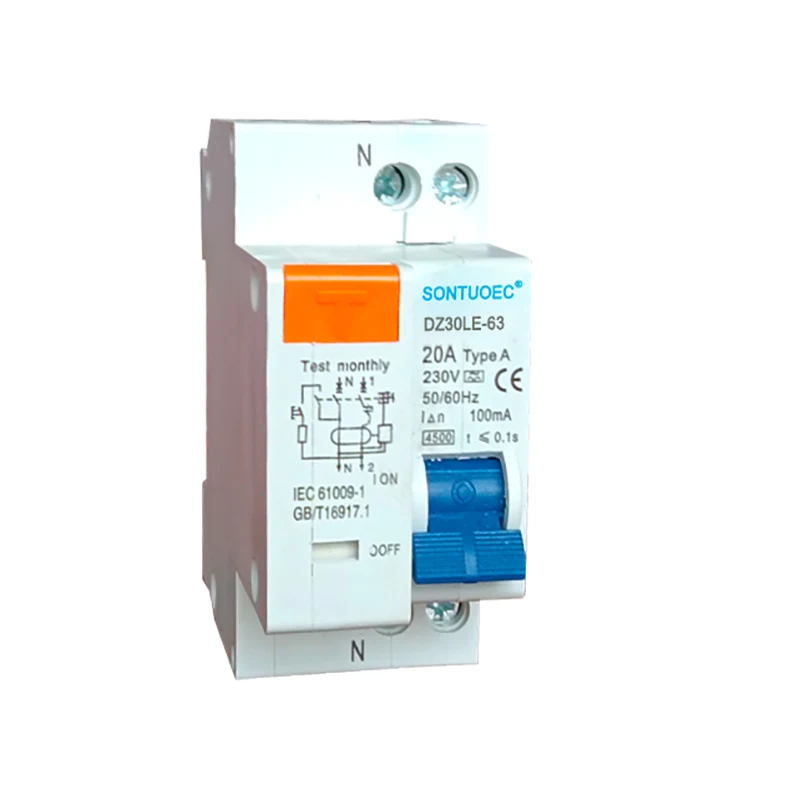

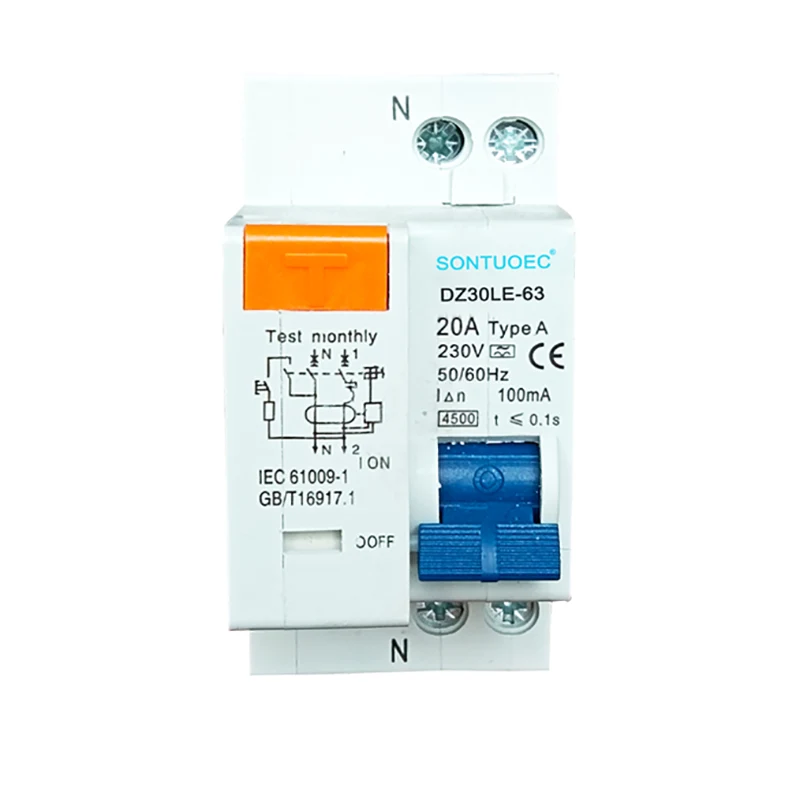

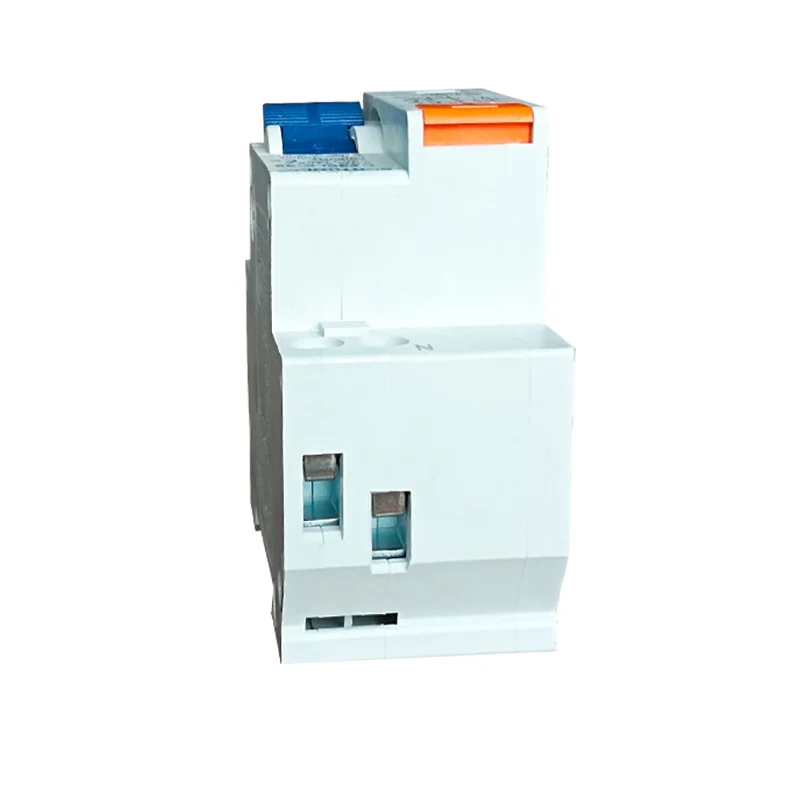

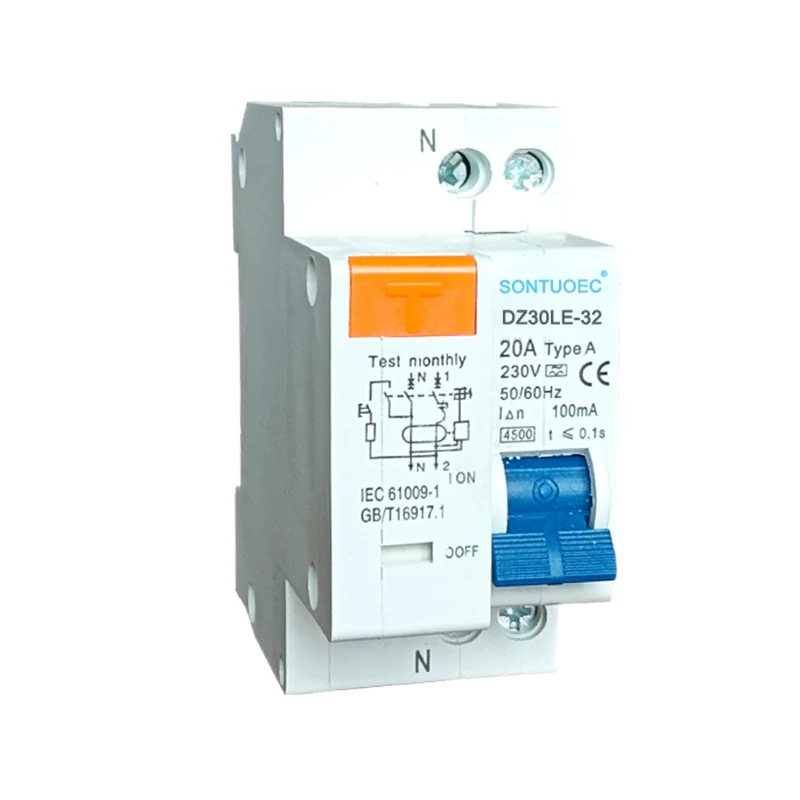

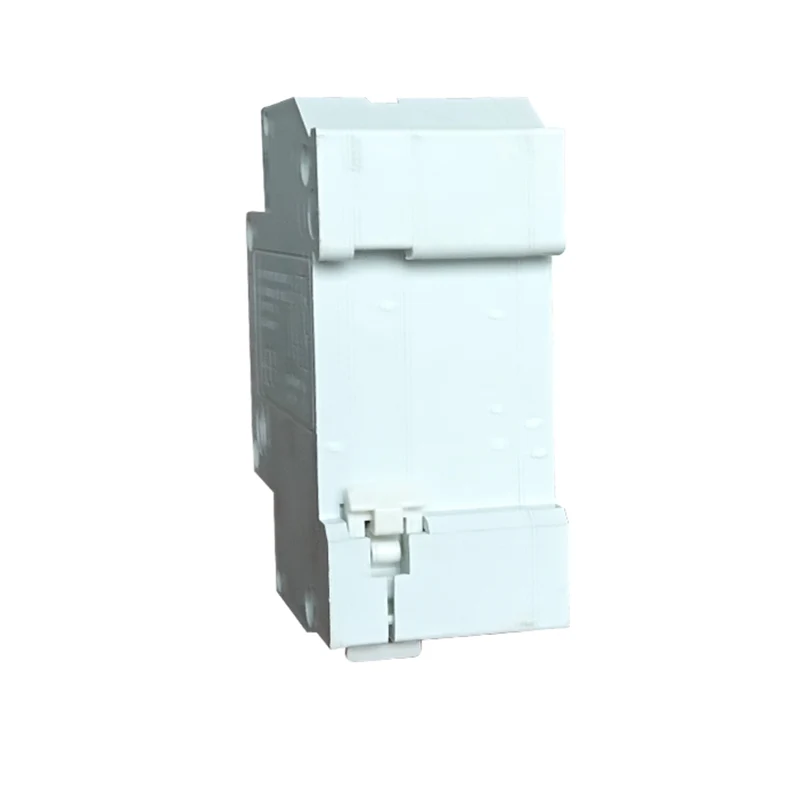

1p+n tipo elettronico RCBO

1p+n Tipo elettronico RCBOIS Un tipo speciale di interruttore che utilizza il principio elettromagnetico per rilevare e tagliare la corrente residua (corrente di perdita) nel circuito, impedendo così incendi elettrici e incidenti di scosse elettriche personali. Allo stesso tempo, ha anche una funzione di protezione eccessiva, che può tagliare automaticamente l'alimentazione quando il circuito è sovraccarico o corto circuito per proteggere la sicurezza del circuito e delle attrezzature.

Modello:DZ30LE-63

Invia richiesta

Descrizione del prodotto

Nome prodotto	DZ30L-63
Modello	Tipo elettronico (MCB+RCD)
Palo	1p+n	1p+n
Corrente classificata (a)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
Corrente di cortocircuito residuo condizionale nominale	3Ka, 4,5ka; 6KA
Standard	IEC61009-1
Resistenza elettro-machanica	Oltre 4000 cicli
Corrente operativa residua valutata	10Ma, 30Ma, 100Ma, 300Ma, 500ma

Principio di lavoro

 Rilevamento della corrente residua: quando esiste una corrente residua nel circuito, il trasformatore di corrente di sequenza zero nell'RCBO rileverà questo segnale e lo convertirà in un segnale elettrico per l'elaborazione.

 Elaborazione e confronto del segnale: il segnale di corrente residua rilevato verrà amplificato, filtrato ed elaborato e quindi confrontato con il valore di corrente di azione preimpostata.

 Azione di intervento: quando la corrente residua raggiunge o supera il valore della corrente di azione preimpostata, l'RCBO attiverà il meccanismo di inciampamento per tagliare la potenza del circuito principale.

Caratteristiche e vantaggi

 Principio elettromagnetico: utilizzo del principio elettromagnetico per il rilevamento residuo di corrente, è caratterizzato da alta sensibilità e velocità di risposta rapida.

 Protezione multifunzionale: oltre alla funzione di protezione della corrente residua, ha anche una funzione di protezione eccessiva, che può proteggere in modo completo la sicurezza dei circuiti e delle attrezzature.

 Sicuro e affidabile: RCBO adotta componenti elettronici avanzati e meccanismo di rilascio, che ha elevata affidabilità e sicurezza.

 Facile da installare e mantenere: la struttura di RCBO è ragionevolmente progettata, facile da installare e allo stesso tempo facile da effettuare manutenzione e revisione.

Questo tipo RCBO di tipo elettronico 1p+N come combinazione di interruttore e dispositivo residuo di corrente, che proteggono l'uomo dal guasto dell'elettrico a causa della corrente di corto circuito eccessivo, del corto circuito, della terra. È autoprotetto fino a una corrente massima di cortocircuito 32A o 63A. E rispettare lo standard IEC/EN 61009.1.

1. Fornire protezione contro la corrente di guasto/perdite di terra e la funzione dell'isolamento

2. Alta corrente di cortocircuito Restringi la capacità

3. Applicabile al terminale e pin/forcella Busbar Connection

4. Dotato di terminali di connessione protetti da dito

5. Scollegare automaticamente il circuito quando si verifica errori di terra/corrente di dispersione e supera la sensibilità nominale

6. Indipendente all'alimentazione e tensione di linea e privo di interferenze esterne, fluttuazione della tensione.
