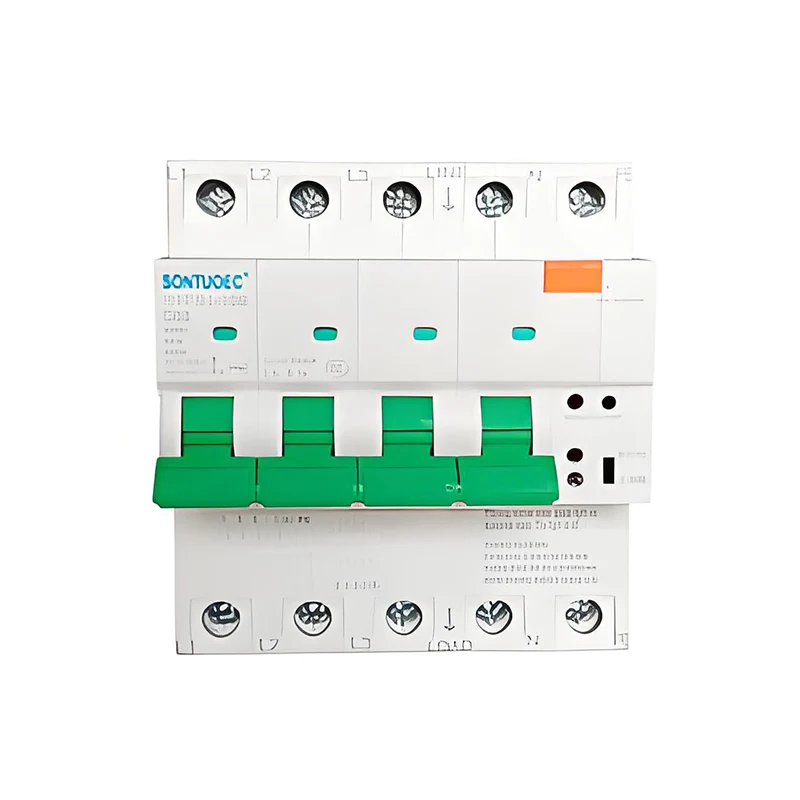

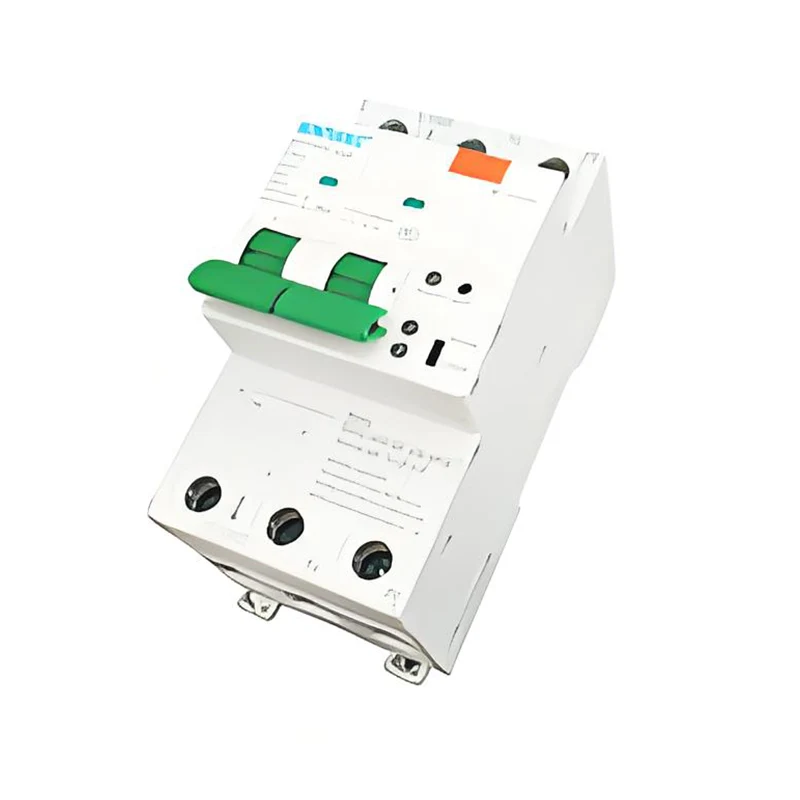

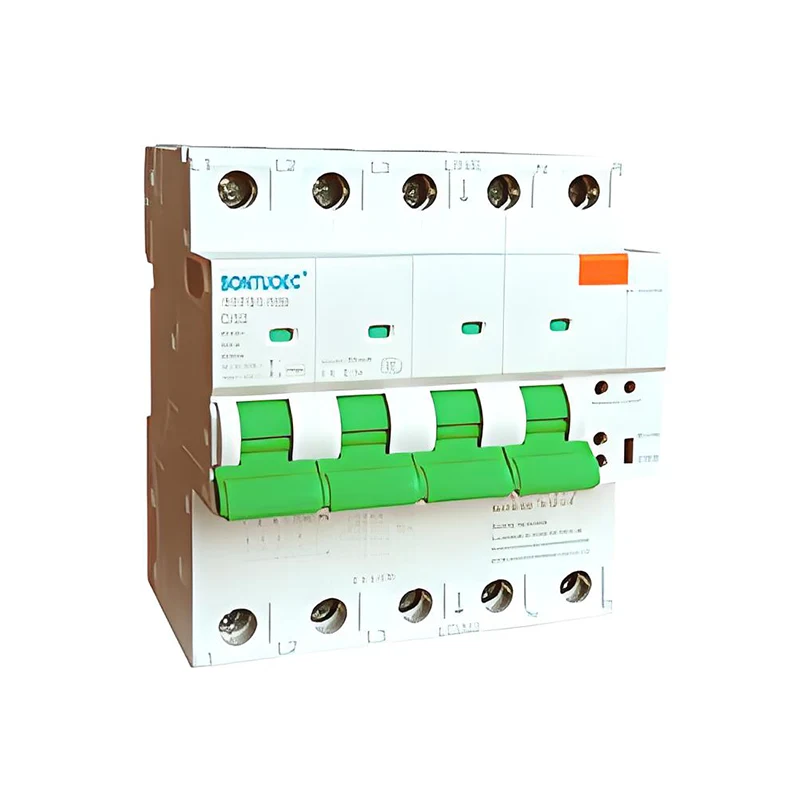

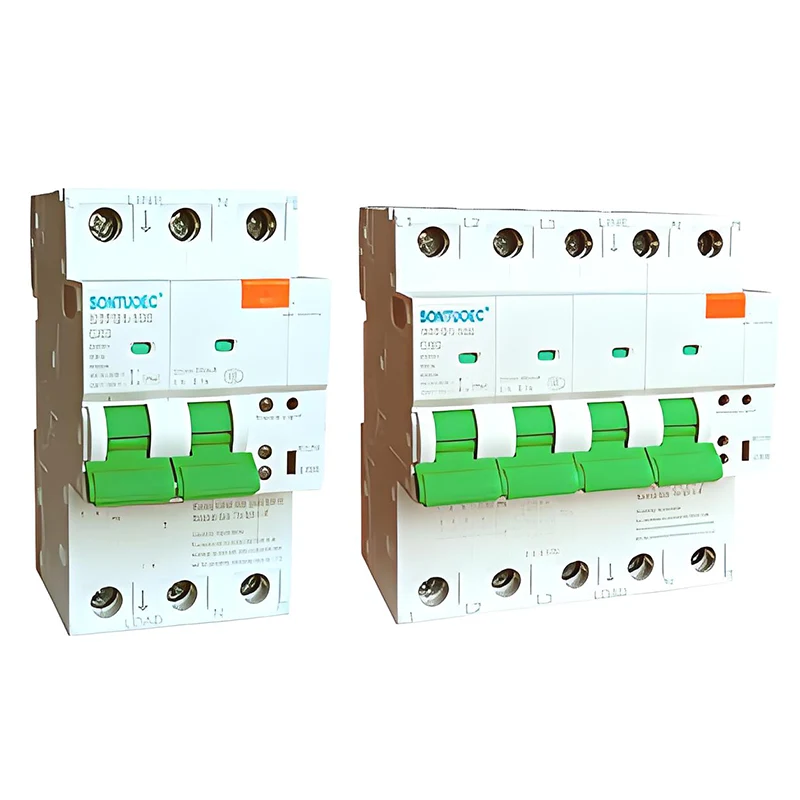

Allarme immersione RCBO

Caratteristiche principali

Impossibile: l'alloggiamento RCBO di allarme di immersione è realizzato in materiale impermeabile o appositamente trattata per garantire un buon consumo di isolamento e protezione anche in ambienti bagnati o esterni. Le valutazioni comuni impermeabili come IP66 indicano che il dispositivo è completamente protetto dall'ingresso di polvere e può resistere a un forte spruzzo di acqua senza essere colpiti.

Protezione della corrente residua: quando la corrente residua nel circuito raggiunge un valore preimpostato, l'RCBO può interrompere rapidamente il circuito per prevenire le scosse elettriche e gli incendi elettrici. Questa funzione è essenziale per proteggere la sicurezza personale e la sicurezza delle attrezzature.

Protezione da sovraccarico: quando la corrente nel circuito supera la corrente nominale dell'interruttore di circuito, l'RCBO può tagliare automaticamente il circuito per evitare danni al circuito o incidenti antincendio causati da sovraccarico.

Protezione del corto circuito: quando si verifica un corto circuito nel circuito, RCBO può agire rapidamente per tagliare la corrente di corto circuito e proteggere la sicurezza del circuito e delle attrezzature.

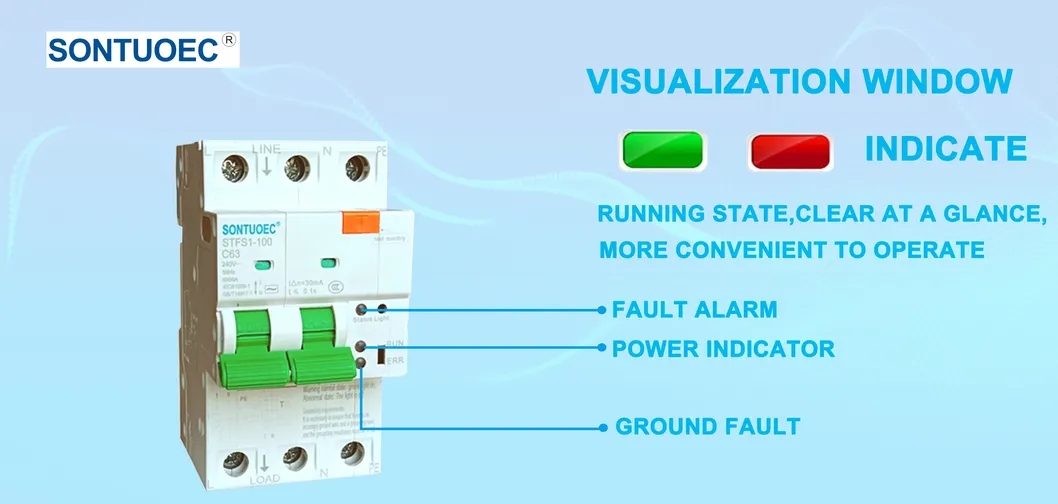

L'RCBO ha la funzione di protezione delle perdite/allarme di ingresso dell'acqua/protezione da sovraccarico/funzione di protezione del corto circuito.

La temperatura di riferimento di lavoro di RCBO è di 30 ° C, quando la temperatura ambiente cambia, il suo valore di impostazione dovrebbe essere corretto. Se sono installati più RCBO in una scatola chiusa e la temperatura all'interno della scatola aumenta, la corrente nominale deve essere moltiplicata per

Fattore derativo di 0,8.

La linea "N" sull'RCBO dovrebbe essere collegata alla linea neutra per far funzionare normalmente il circuito elettronico e svolgere un ruolo protettivo.

Non è consentito utilizzare il metodo di corto circuito della linea di fase sulla linea neutra o sulla linea di fase sulla linea di fase per eseguire il test di capacità di protezione del corto circuito sull'RCBO.

Principi di selezione generale

a) La tensione di lavoro nominale di RCBO ≥ la tensione nominale della linea.

b) La corrente nominale di RCBO è 1,1-1,25 volte la corrente di carico calcolata dalla linea.

c) la capacità di rottura del cortocircuito nominale di RCBO ≥ il corto circuito massimo

corrente che può apparire nella riga.

d) corrente di impostazione del rilascio istantaneo RCBO ≤ 0,8 volte la fine della linea di linea di cortocircuito fase-terra o fase-fase.

e) corrente nominale monofase di riscaldatori elettrici, frigoriferi e LA-MP a incandescenza a una data tensione e potenza in = p/u; La corrente classificata trifase in = p/1.732u.rcbo la corrente residua è generalmente selezionata come 30 mA, che viene utilizzata come protezione del contatto personale.

Per installare e utilizzare il prodotto, leggi il manuale di conservazione.
