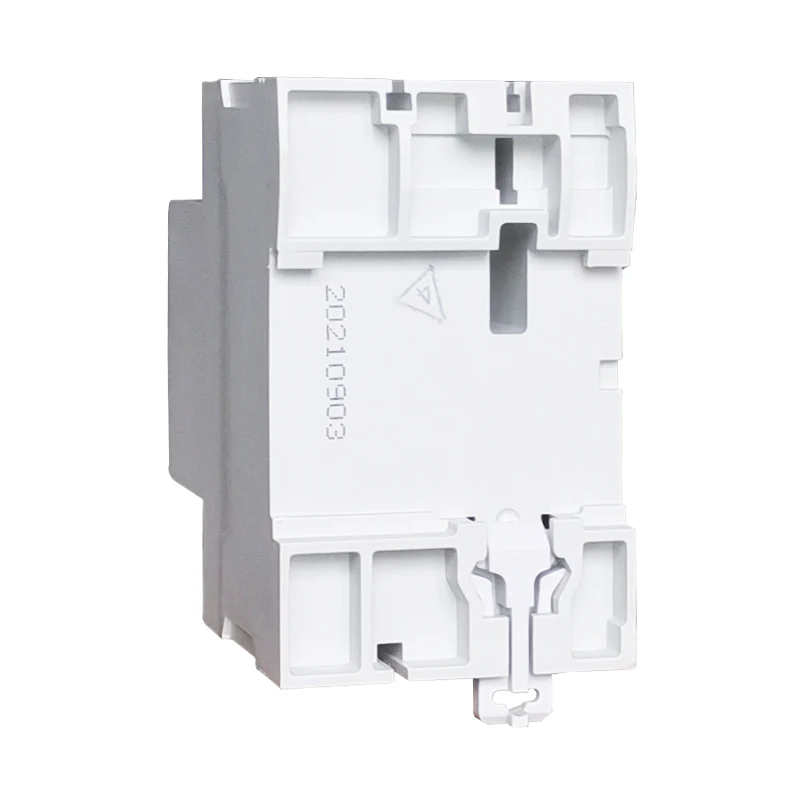

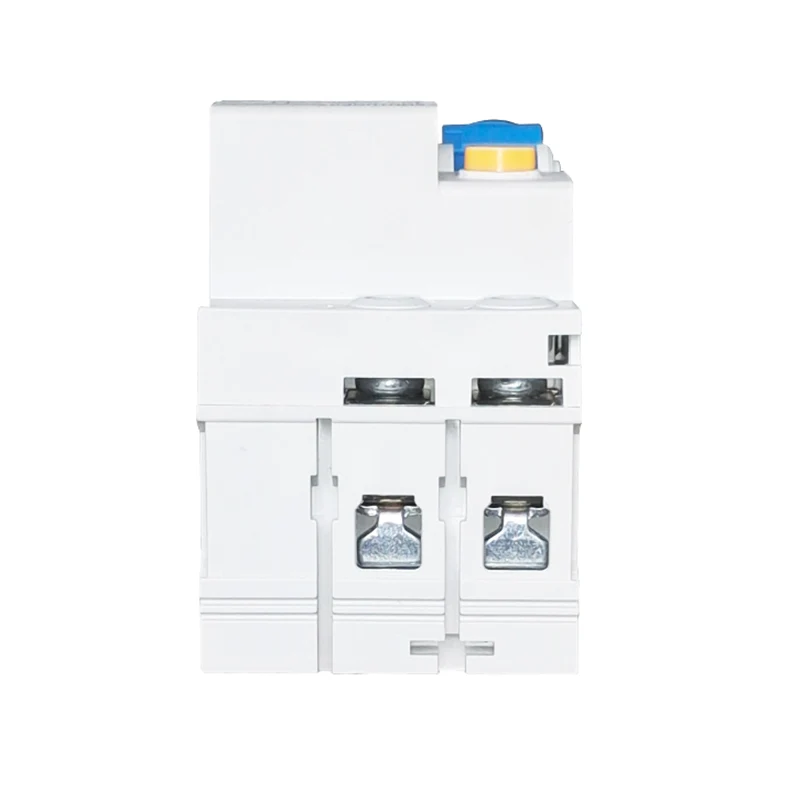

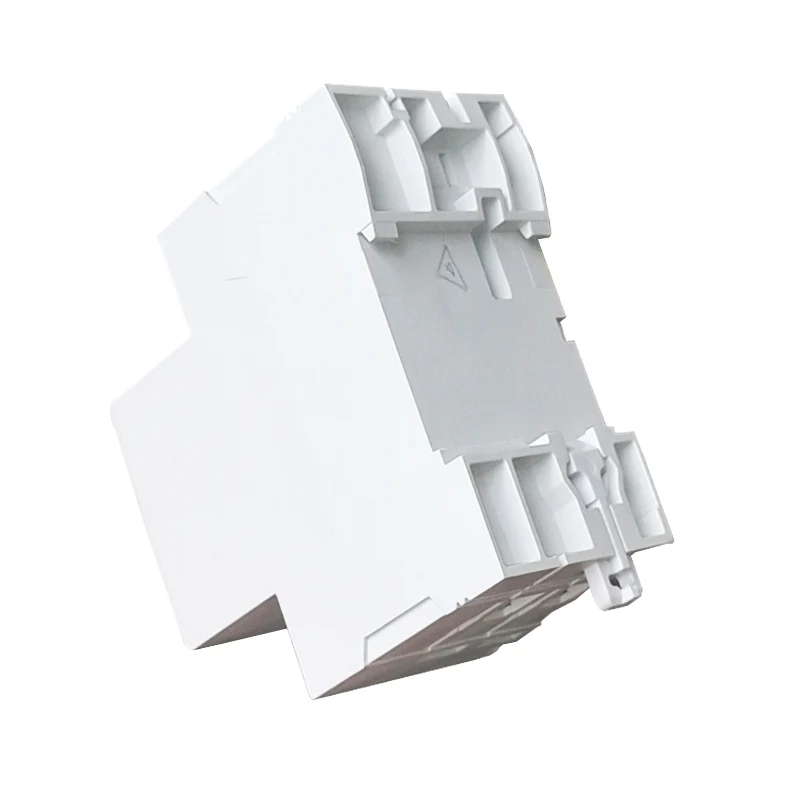

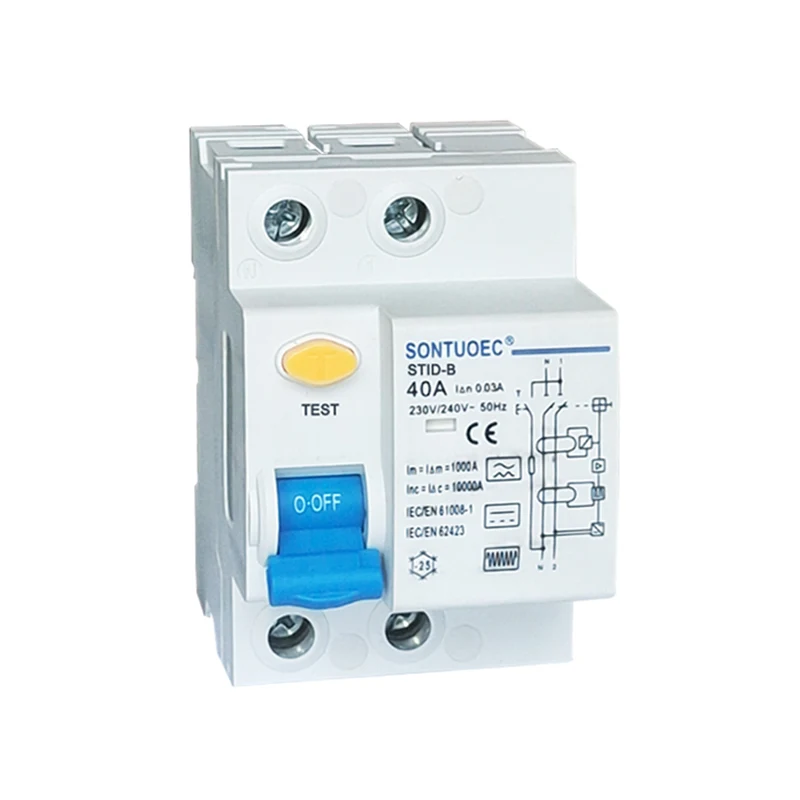

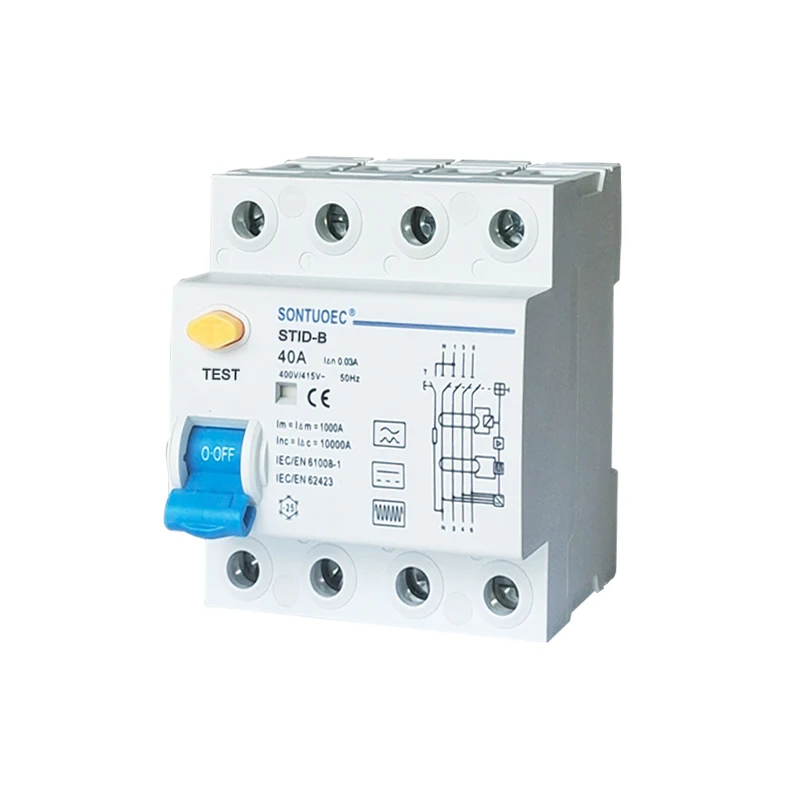

Interruttore automatico per corrente residua modello RCCB B

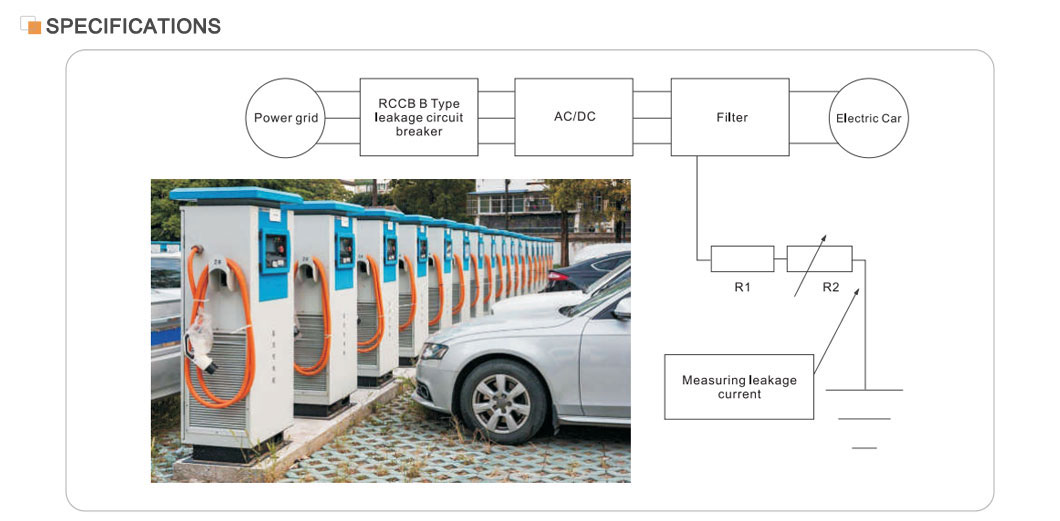

L'interruttore automatico per corrente residua modello STID-B RCCB B è adatto per il tipo A ed è adatto anche per livellare le correnti residue CC, le correnti residue CC che possono derivare dai circuiti raddrizzatori e le correnti residue CA ad alta frequenza. Fornisce protezione in caso di correnti di guasto continue nelle reti trifase. STID-B è comunemente utilizzato nei settori delle stazioni di ricarica, apparecchiature e strumenti medici, controller e azionamenti a velocità variabile, caricabatterie e inverter (CC). STID-B è conforme agli standard IEC/EN61008 e IEC/EN62423.

Caratteristiche principali

Corrente nominale: 40 A, adatto per impianti elettrici di corrente più grande.

Protezione dalle perdite: con elevata sensibilità e precisione, è in grado di rilevare la corrente di dispersione e interrompere l'alimentazione in brevissimo tempo.

Prestazioni di sicurezza: conforme agli standard internazionali come IEC/EN61008.1 e GB16916.1, garantendo la sicurezza e l'affidabilità del prodotto.

Ambito di applicazione: ampiamente utilizzato in edifici industriali, commerciali, grattacieli e civili per fornire una protezione completa all'impianto elettrico.

Principio di funzionamento

L'interruttore automatico per corrente residua modello RCCB B si basa sul trasformatore di corrente a sequenza zero. Ciascuna fase conduttiva passa attraverso un trasformatore di corrente a sequenza zero, il cui lato secondario è collegato ad un arresto elettromagnetico. In condizioni normali, la somma vettoriale delle correnti di fase attraverso il trasformatore di corrente a sequenza zero è zero, quindi il flusso attraverso il trasformatore è zero, anche la tensione di uscita secondaria è zero e l'interruttore automatico non funziona. Tuttavia, una volta che la corrente di dispersione aumenta e fa sì che la tensione di uscita del lato secondario raggiunga un certo livello, il rilascio elettromagnetico si attiva, spingendo il meccanismo operativo ad agire e a disconnettere i contatti collegati all'alimentazione, realizzando così la protezione dalle perdite.

Selezione e installazione

Selezione: quando si seleziona un interruttore differenziale, è necessario considerare parametri quali la tensione nominale, la corrente nominale, la corrente di dispersione e il tempo di azione del sistema elettrico. È inoltre necessario selezionare un interruttore differenziale adeguato in base al tipo di protezione richiesta (ad esempio protezione da contatti diretti o protezione da contatti indiretti).

Installazione: L'interruttore differenziale deve essere installato all'estremità di ingresso dell'impianto elettrico o su una linea derivata per garantire la protezione completa dell'intero sistema elettrico o di una linea derivata specifica. Durante l'installazione, è necessario osservare rigorosamente gli standard e i codici pertinenti per garantire un collegamento corretto e un funzionamento affidabile dell'RCCB.
