Interruttore differenziale di tipo elettronico

Quando la corrente residua nel circuito supera un valore preimpostato, l'RCCB di tipo elettronico agirà rapidamente per interrompere il circuito, prevenendo così incidenti dovuti a scosse elettriche e incendi elettrici. Gli interruttori differenziali elettronici utilizzano componenti elettronici, microprocessori e altre tecnologie per fornire maggiore sensibilità e precisione.

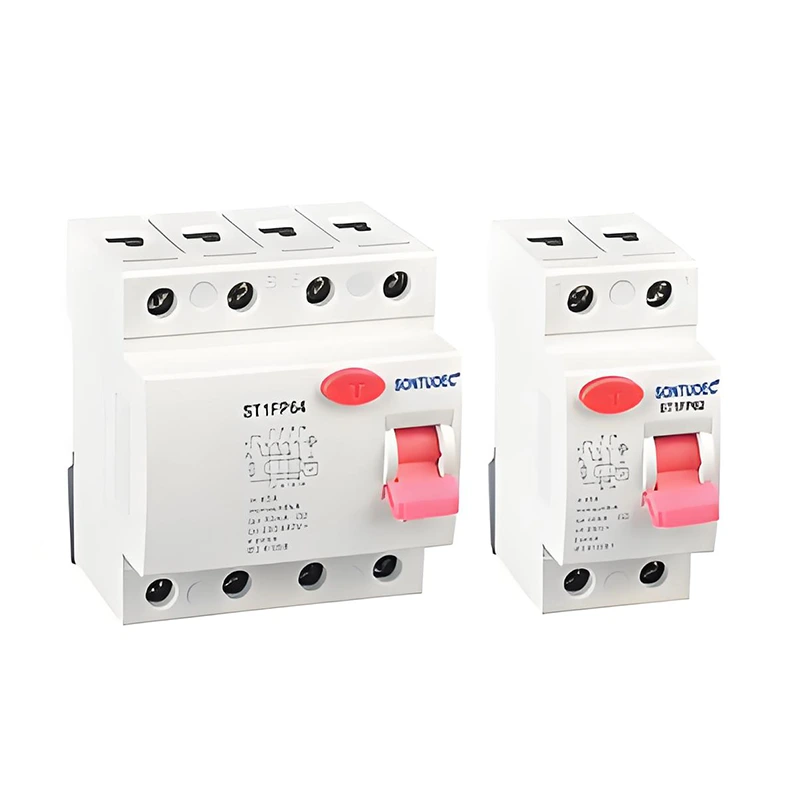

Modello:ST1PF64

Invia richiesta

Descrizione del prodotto

Sandardo			IEC/EN61008.1
Elettrico	Tipo (forma d'onda della dispersione verso terra rilevata)		Tipo elettromagnetico, tipo elettronico
caratteristiche	Corrente nominale In	A	E, e
	Poli	P	2,4
	Tensione nominale Us	V	CA 240/415 V; CA 230/400 V
	Corrente nominale		16,25,32,40,63A
	Sensibilità nominale I△n	A	0.01,0.03,0.1,0.3,0.5
	Tensione di isolamento Ui	V	500
	Produzione residua nominale e	A	630
	potere di interruzione I△m	A	630
	Corrente di cortocircuito I△c	A	6000
	Fusibile SCPD	A	6000


	Frequenza nominale	Hz	50/60
	Grado di inquinamento		2
Meccanico	Vita elettrica	t	4000
caratteristiche	Vita meccanica	t	10000
	Grado di protezione		IP20
	Temperatura ambiente	ºC	-25~+40
	(con media giornaliera ≤35ºC)	ºC	-25~+40
	Temperatura di conservazione	ºC	-25~+70
Installazione	Tipo di connessione terminale		Cavo/barra collettrice a U/barra collettrice a perni
	Dimensioni del terminale superiore/inferiore per il cavo	mm2	25
	Dimensioni del terminale superiore/inferiore per il cavo	AWG	3.18
	Dimensioni terminale superiore/inferiore per barra collettrice	mm2	25
		AWG	3.18
	Coppia di serraggio	N*m	2.5
	Coppia di serraggio	In libbre	22
	Montaggio		Su guida DIN EN 60715(35mm) tramite dispositivo di aggancio rapido
	Connessione		Dall'alto e dal basso

Principio di funzionamento

Il principio di funzionamento dell'RCCB di tipo elettronico si basa sui principi dell'induzione elettromagnetica e del bilanciamento della corrente. Quando le correnti di fase e di linea zero nel circuito sono sbilanciate, cioè esiste una corrente residua, il trasformatore di corrente all'interno dell'RCCB rileverà questo squilibrio e genererà un segnale corrispondente. Questo segnale, dopo essere stato elaborato dal circuito elettronico, attiverà l'azione del meccanismo di sgancio, in modo che l'interruttore interrompa rapidamente il circuito.

Caratteristiche principali

Elevata sensibilità: gli interruttori differenziali elettronici sono in grado di rilevare correnti residue molto piccole, solitamente inferiori a 30 mA o anche inferiori.

Azione rapida: una volta rilevato che la corrente residua supera il valore preimpostato, l'RCCB agirà immediatamente per interrompere il circuito e prevenire incidenti.

Sicuro e affidabile: RCCB adotta componenti elettronici avanzati e tecnologia a microprocessore per fornire maggiore affidabilità e stabilità.

Facile da installare e manutenere: gli interruttori differenziali elettronici solitamente hanno una struttura compatta e un cablaggio semplice, che li rende facili da installare e manutenere.

Scenari applicativi

Gli interruttori differenziali elettronici sono ampiamente utilizzati in una varietà di situazioni in cui è richiesta protezione elettrica, inclusi ma non limitati a:

Edifici residenziali e commerciali: utilizzati per proteggere le apparecchiature elettriche e la sicurezza personale, prevenendo incidenti dovuti a scosse elettriche e incendi elettrici.

Linee di produzione industriale: utilizzate per proteggere apparecchiature elettriche come motori e trasformatori dal normale funzionamento, prevenendo danni alle apparecchiature e tempi di fermo dovuti a perdite e sovraccarico.

Strutture pubbliche: come ospedali, scuole, biblioteche e altri luoghi, utilizzati per garantire il funzionamento sicuro delle apparecchiature elettriche e l'uso sicuro dell'elettricità da parte del personale.
