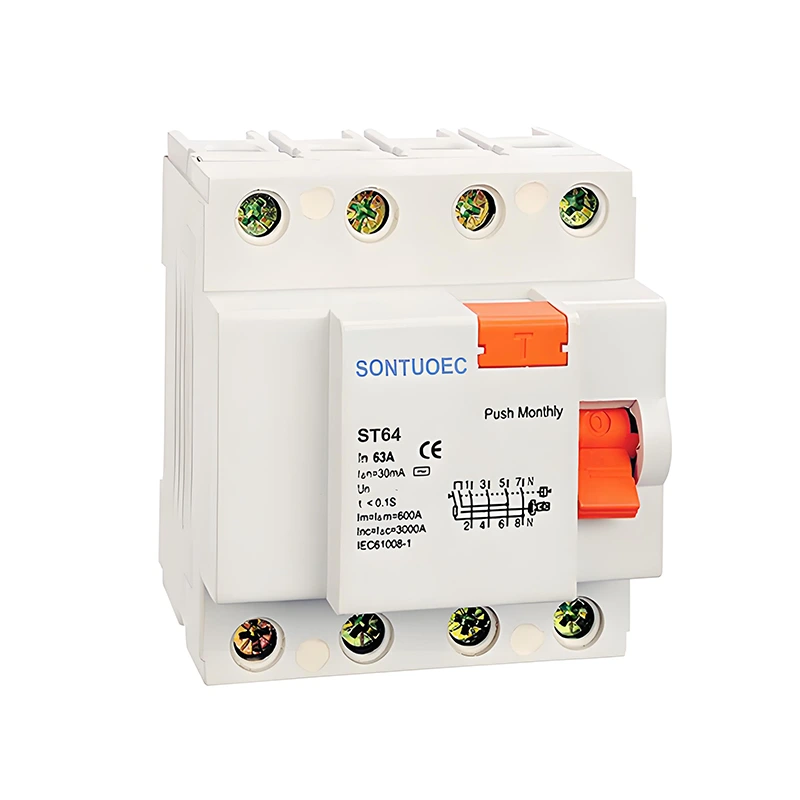

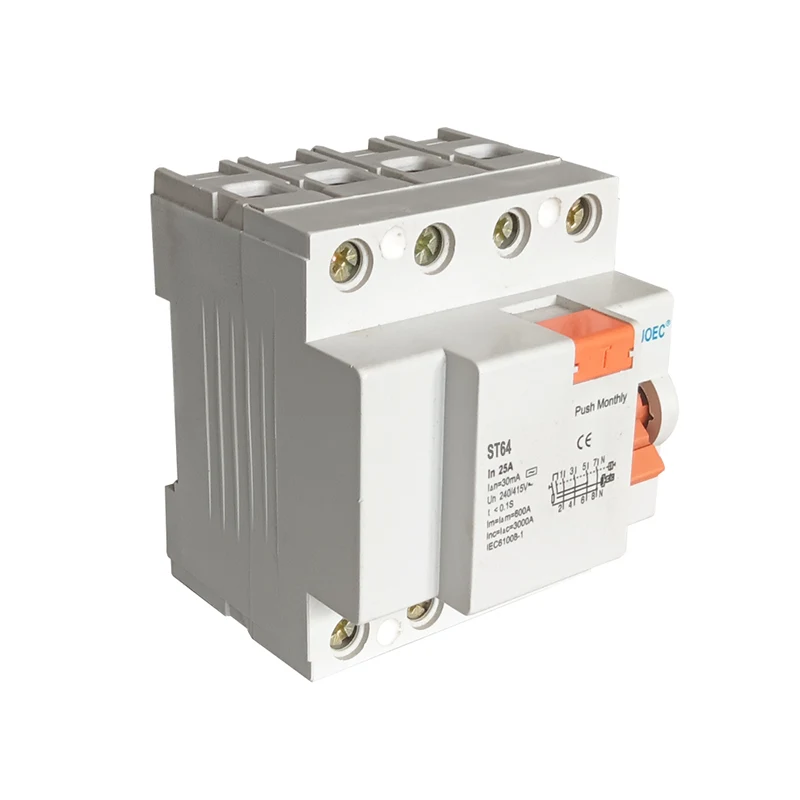

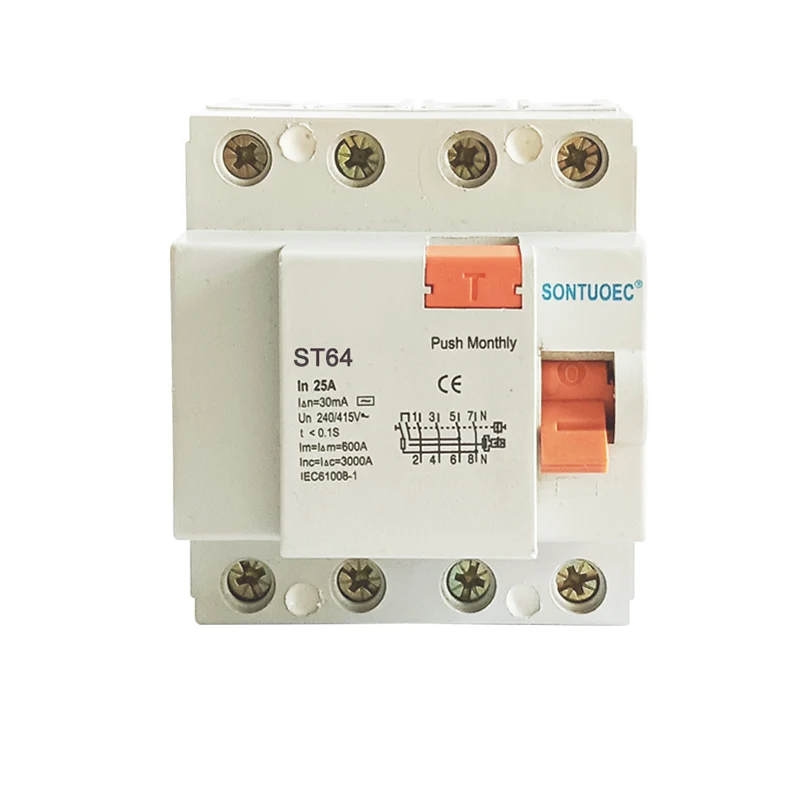

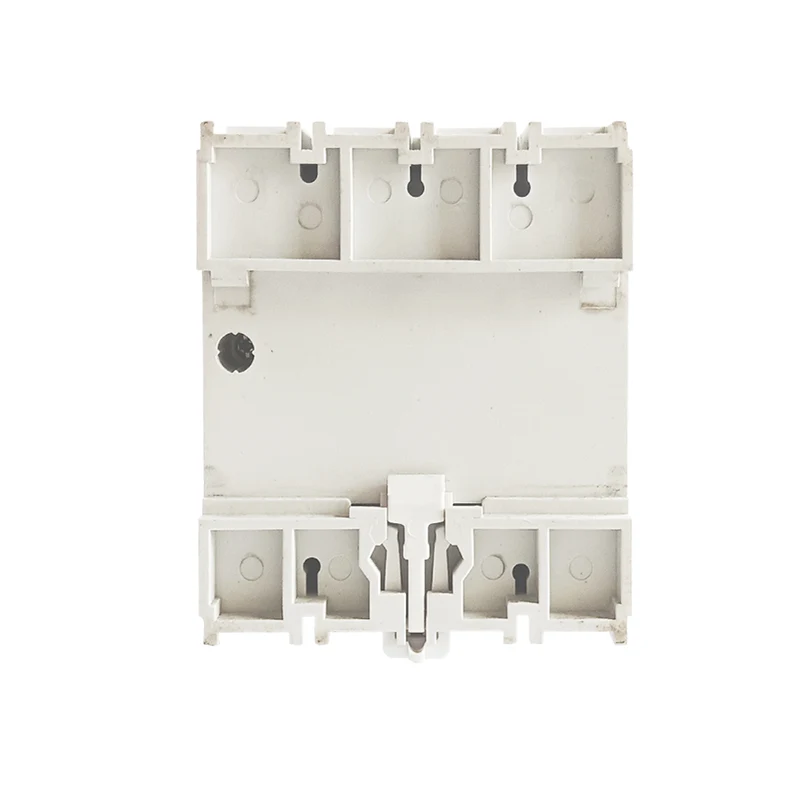

Interruttore di corrente residua 4p 63A /30Ma

L'interruttore di corrente residua di 4p 63A /30MA è un interruttore di corrente residua con quattro poli (P), che ha una corrente nominale di 63A e una corrente di azione residua (cioè la corrente di azione di perdita) di 30 mA. L'RCCB viene utilizzato principalmente per il rilevamento delle correnti residue in un circuito e quando la corrente supera il valore fisso, l'interruttore automatico automatico e l'archiviazione di trasmissione di un interruttore di interruzione automatica incendi elettrici.

Modello:ST60

Invia richiesta

Descrizione del prodotto

STANDARD:	IEC 61008-1
Modello:	ST60
Caratteristiche di corrente residua:	E, e
Pole no.:	2p, 4p
Corrente valutata:	16a, 25a, 32a, 40a, 63a;
Tensione nominale:	230/400V AC
Frequenza nominale:	50/60Hz
Correzione operativa residua classificata IΔN:	10Ma, 30Ma, 100Ma, 300Ma, 500ma
Corrente residua non operativa residua I ΔNo:	≤0.5iΔN
Currente di corto circuito condizionale nominale Inc:	6000A
Shorcido residuo condizionale nominale nominale corrente IΔC:	6000A
Durata di inciampo:	TRIMPETTO istantaneo≤0,1 secondi
Intervallo di corrente di inciampo residuo:	0,5iΔn ~ iΔn
Resistenza elettromeccanica:	4000 cicli
Coppia di fissaggio:	2,0 nm
Terminale di connessione:	Terminale del pilastro del terminale a vite con morsetto
Installazione:	Montaggio della guida DIN da 35 mm

Principio di funzionamento

Il principio di funzionamento di 4p 63A /30Ma Interruttore a corrente residua si basa sul principio dell'induzione elettromagnetica. Quando la corrente residua nel circuito supera il valore impostato, verrà generato un flusso magnetico proporzionale alla corrente residua e questo flusso guiderà il meccanismo di rilascio per agire, facendo tagliare rapidamente l'interruttore. Allo stesso tempo, RCCB ha anche una funzione di protezione da sovraccarico e di cortocircuito, quando la corrente nel circuito supera il valore nominale, innesca anche l'azione del meccanismo di stripping.

Caratteristiche principali

Design a quattro poli: 4p significa che l'interruttore di circuito ha quattro terminali, solitamente utilizzati in circuiti a tre fili a quattro fili o monofase, in grado di tagliare tutte le correnti di fase e zero (o neutre) contemporaneamente.

CORRENTE VALUTAZIONE ALTA: la corrente classificata 63A rende l'interruttore in grado di trasportare carichi più grandi, adatto alla protezione delle apparecchiature elettriche ad alta potenza.

Rilevamento di perdite sensibili: l'impostazione della corrente di azione residua di 30 mA è molto bassa, il che può rilevare rapidamente piccole perdite nel circuito e tagliare il circuito in tempo per garantire la sicurezza del personale e delle attrezzature.

Sicuro e affidabile: RCCB adotta meccanismo di rilascio avanzato e materiali di contatto con eccellenti proprietà elettriche e meccaniche, che possono garantire il taglio tempestivo del circuito in caso di guasti come sovraccarico, corto circuito e perdite per prevenire gli incidenti.

Scenario dell'applicazione

4p 25A/30Ma RCCB è ampiamente utilizzato in una varietà di situazioni che richiedono protezione elettrica, come ad esempio:

Edifici residenziali e commerciali: utilizzati per proteggere le apparecchiature elettriche e la sicurezza personale, prevenendo incidenti di scosse elettriche e incendi elettrici.

Linee di produzione industriale: utilizzate per proteggere le apparecchiature elettriche come motori, trasformatori e altre apparecchiature elettriche dal normale funzionamento, prevenendo danni alle apparecchiature e arresto a causa di perdite, sovraccarico e altri motivi.

Strutture pubbliche: come ospedali, scuole, biblioteche e altri luoghi, utilizzati per garantire il funzionamento sicuro delle attrezzature elettriche e l'uso sicuro dell'elettricità da parte del personale.
