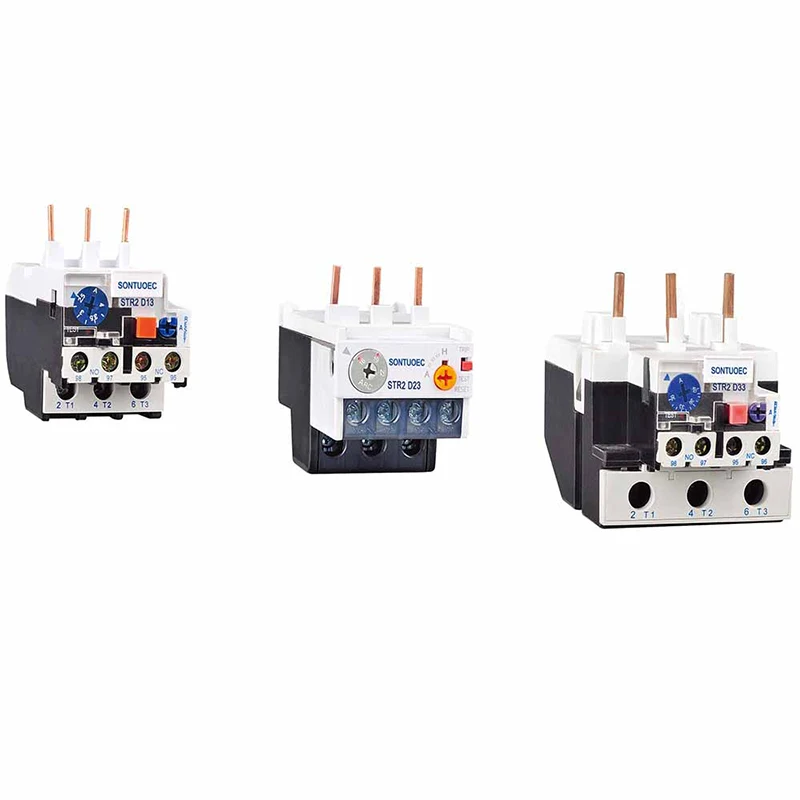

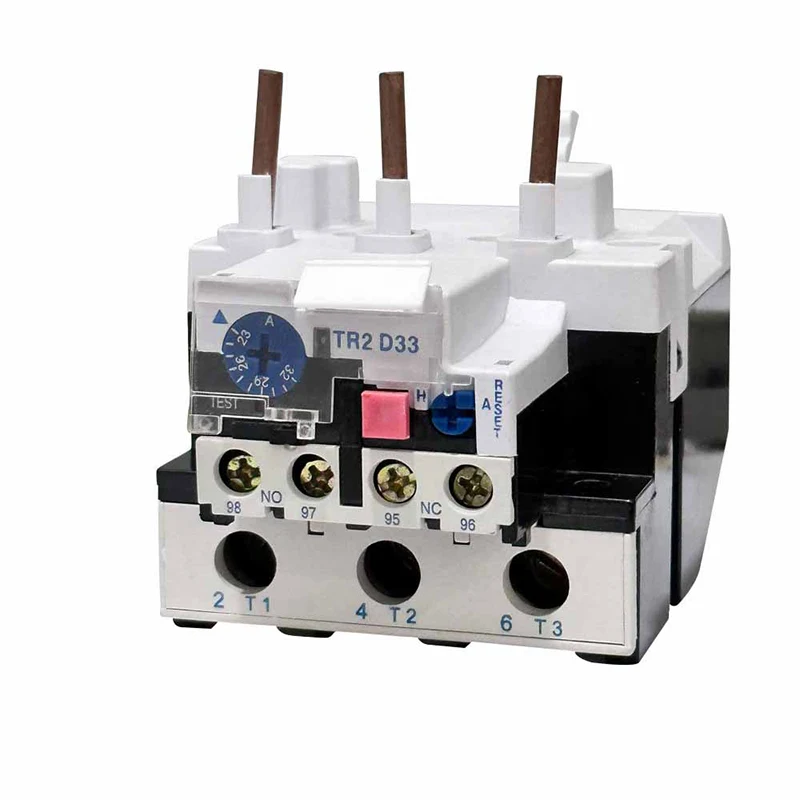

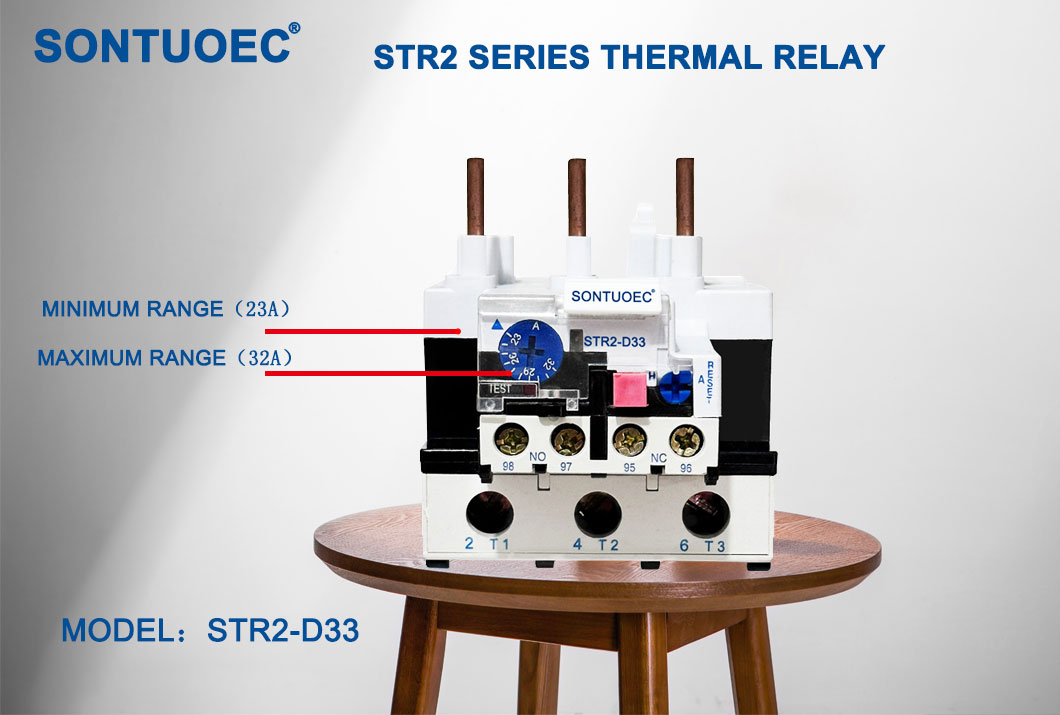

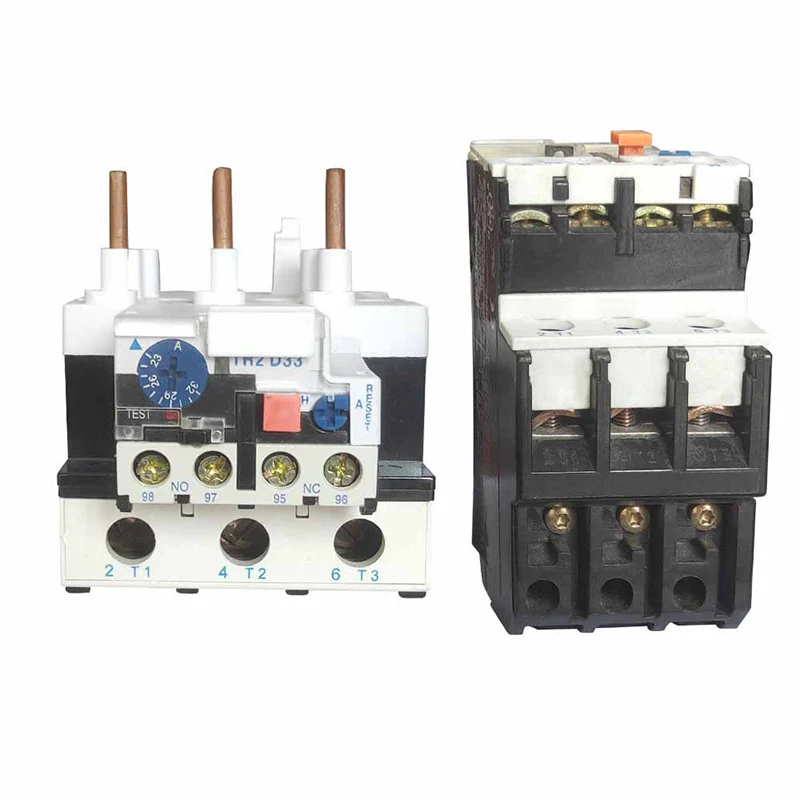

Relè di sovraccarico termico STR2-D33

I relè di sovraccarico termico STR2-D33 lavorano sul principio dell'effetto termico della corrente elettrica. Quando un motore è sovraccarico, la sua corrente aumenta, causando il riscaldamento dell'elemento di riscaldamento all'interno del relè di sovraccarico termico. Questo calore viene trasferito al bimetale, che è realizzato con due metalli con diversi coefficienti di espansione termica, quindi si piega quando riscaldato. Quando la flessione raggiunge un certo punto, innesca un dispositivo meccanico, di solito un contatto, che scollega l'alimentazione al motore, proteggendolo così dai danni.

Invia richiesta

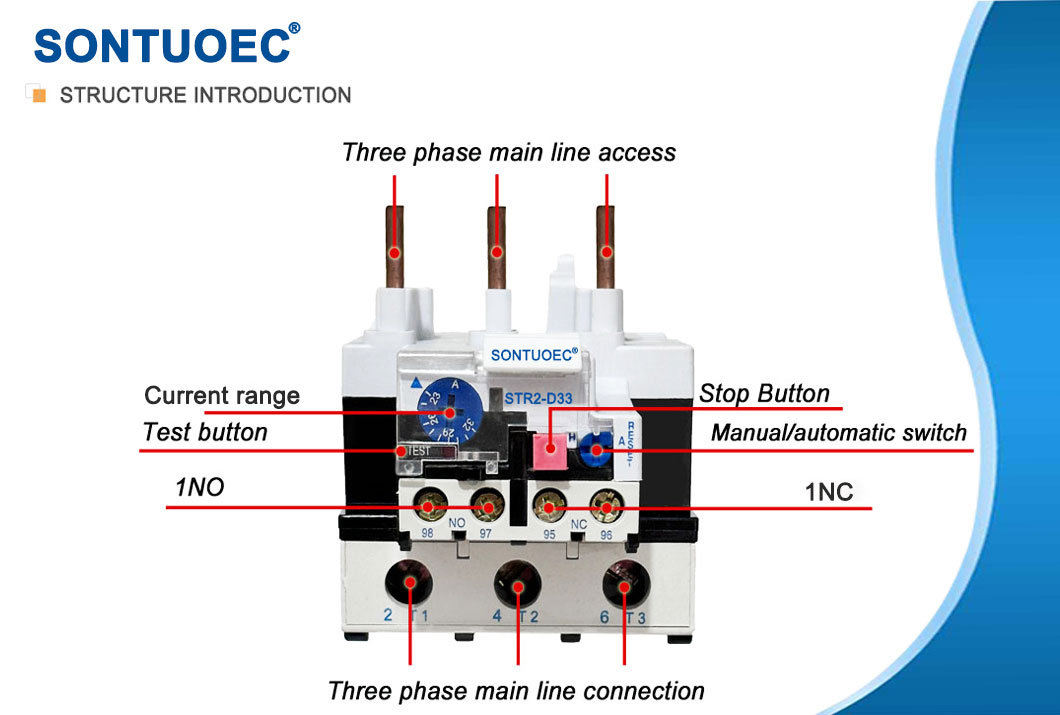

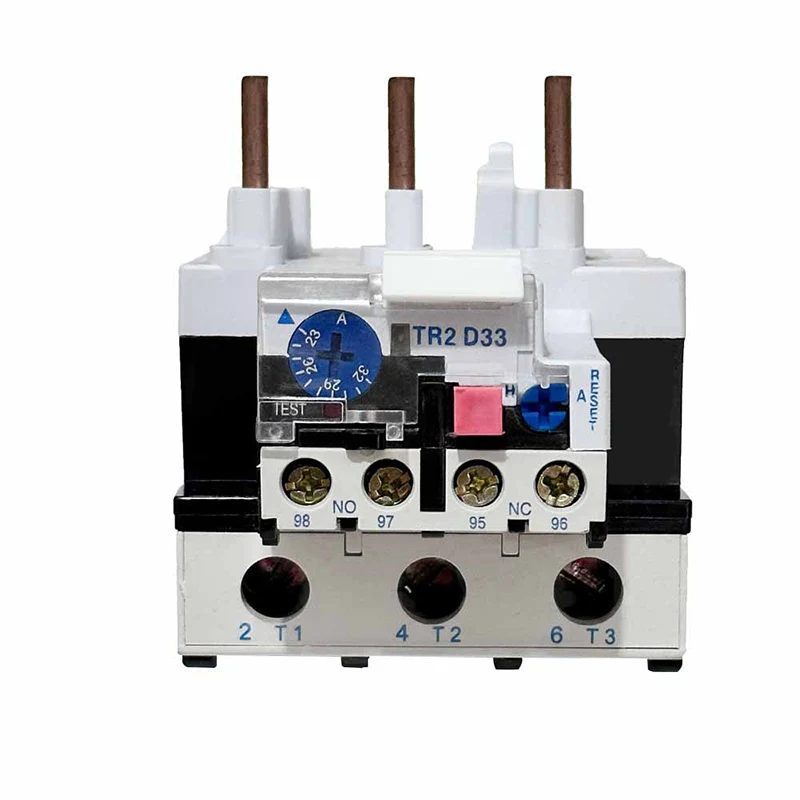

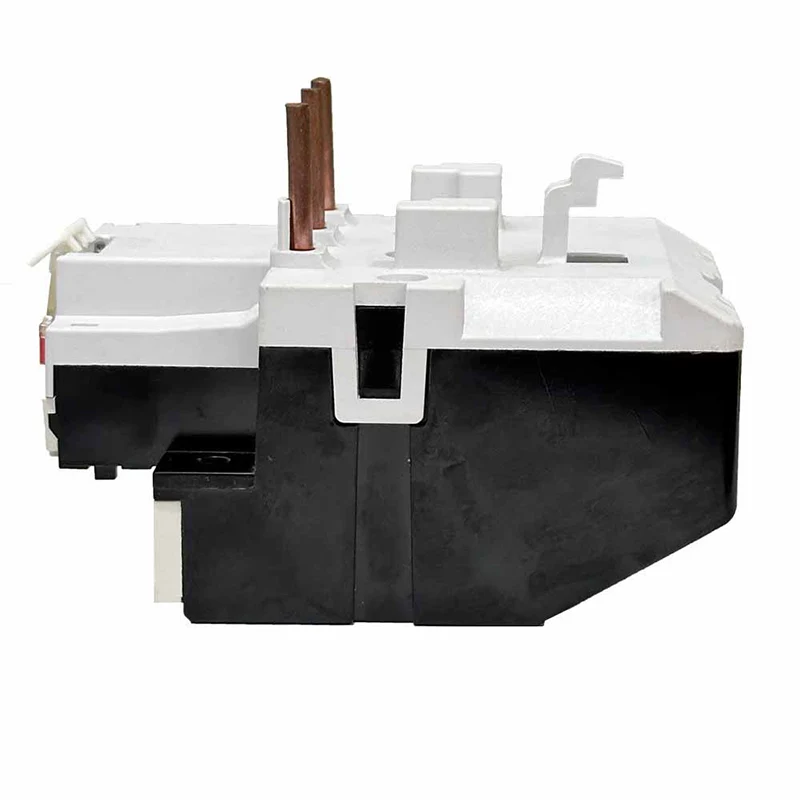

Descrizione del prodotto

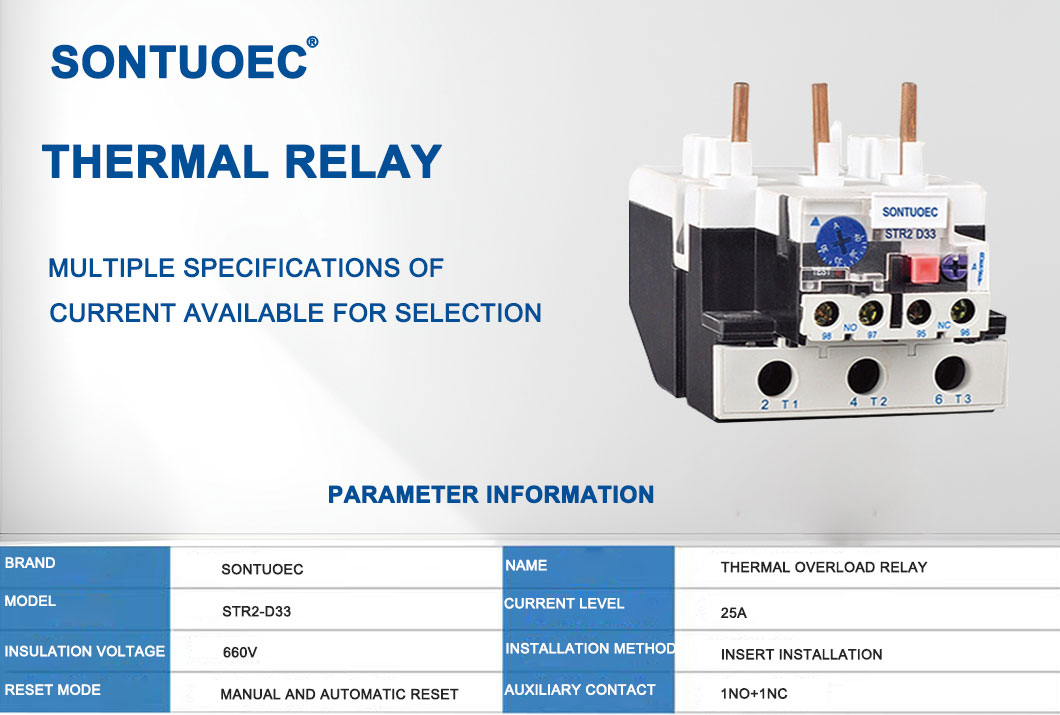

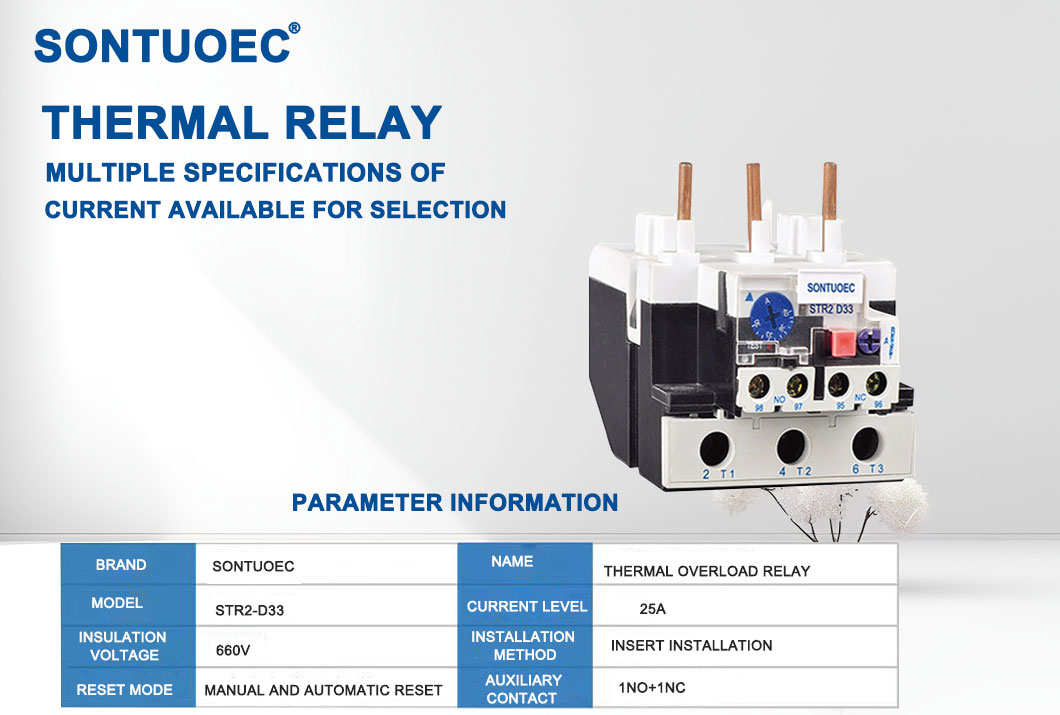

Specifiche:

Prodotto Nome	Relè di sovraccarico termico
Modello	ST2-D33
Materiale	Componenti di plastica e elettronica
Termico Contatto	1no+1nc
Termico Corrente trasmessa	23a-93a	Pls Nota la corrente allineare
STR2-93	Intervallo di corrente regolabile (a) intervallo di impostazione	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
Frequenza	660 V.
Classe di inciampare	50/60Hz
Colore	Come mostrato l'immagine

Parametri tecnici principali

Modello	Corrente nominale	NO.	Impostazione dell'intervallo (a)	Per contattore
STR2-25	25	1301	0,1 ～ 0,12 ～ 0,14 ～ 0,16	STR2-9 ～ 32
		1302	0,16 ～ 0,19 ～ 0,22 ～ 0,25
		1303	0,25 ～ 0,3 ～ 0,35 ～ 0,4
		1304	0,4 ～ 0,05 ～ 0,63
		1305	0,63 ～ 0,8 ～ 0,9 ～ 1
		1306	1 ～ 1,2 ～ 1,4 ～ 1,6
		1307	1,6 ～ 1,9 ～ 2,2 ～ 2,5	STR2-12 ～ 32
		1308	2,5 ～ 3 ～ 3,5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5,5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	STR2-12 ～ 32
		1322	17 ～ 21 ～ 25	STR2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
STR2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	STR2-32
		2353	30 ～ 40	STR2-32
STR2-93	93	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
STR2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Funzioni principali

Protezione da sovraccarico: quando il carico del motore supera il suo valore nominale, il relè di sovraccarico termico taglierà l'alimentazione per evitare che il motore si surriscalda e danni.

Protezione surriscaldata: se il motore si surriscalda per qualche motivo (ad es. Temperatura ambiente elevata o scarsa dissipazione del calore), anche il relè di sovraccarico termico taglierà l'alimentazione.

Funzione di indicazione: molti relè di sovraccarico termico hanno una funzione di indicazione, che segnali o modifica lo stato quando il motore viene sovraccarico o surriscaldato, in modo che l'operatore possa trovare e adottare misure nel tempo.

Relè automatico Serie STR2-D di relè di sovraccarico termico può essere utilizzato nel circuito di 50/60 Hz, tensione di isolamento nominale 660 V, corrente nominale 0,1-93a per proteggere l'interruzione di fase quando il motore elettrico è sovraccarico, il relè ha un meccanismo diverso con i prodotti a base di relè con il religi 60947-1.

Scenari di applicazione

I relè di sovraccarico termico sono ampiamente utilizzati in una varietà di ambienti industriali e commerciali, in particolare nelle apparecchiature che richiedono unità a motore elettrico. Ad esempio, vengono utilizzati in pompe, compressori, ventole, trasportatori e una varietà di altre attrezzature meccaniche per garantire che tale apparecchiatura possa essere chiusa in modo sicuro in caso di sovraccarico o di surriscaldamento.

Selezione e installazione

Quando si seleziona un relè di sovraccarico termico, è necessario considerare fattori come la valutazione di potenza del motore, l'ambiente operativo e le caratteristiche di carico. È inoltre necessario garantire che la corrente nominale del relè di sovraccarico termico corrisponda alla corrente nominale del motore e che abbia opportune caratteristiche di protezione da sovraccarico e surriscaldamento.

Quando si installa un relè di sovraccarico termico, è necessario seguire le linee guida del produttore e assicurarsi che sia correttamente collegato ai circuiti di alimentazione e controllo del motore. Inoltre, i relè di sovraccarico termico devono essere ispezionati e mantenuti regolarmente per garantire un funzionamento adeguato e una lunga durata.
