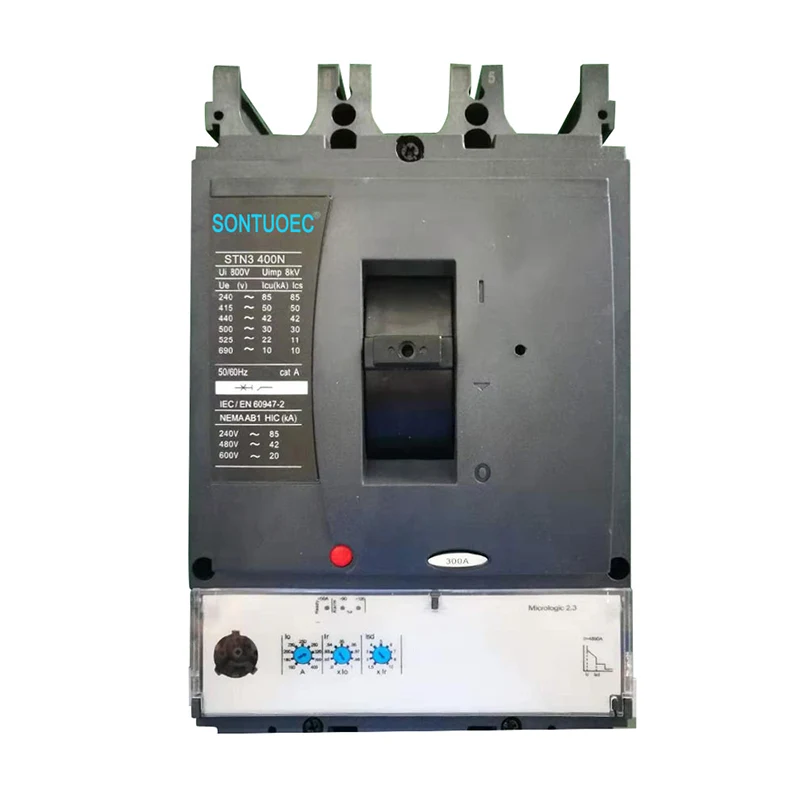

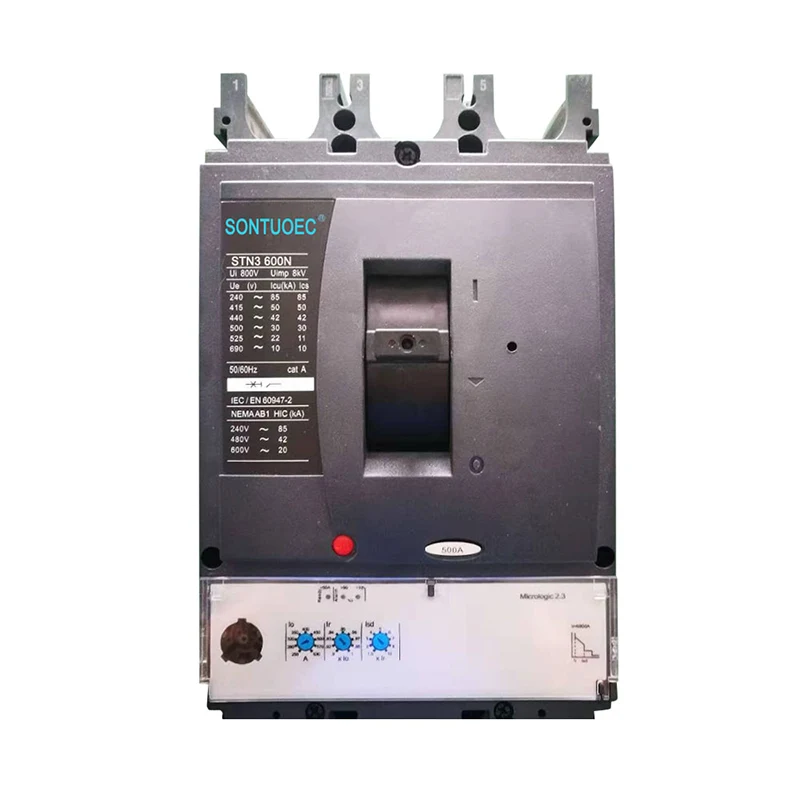

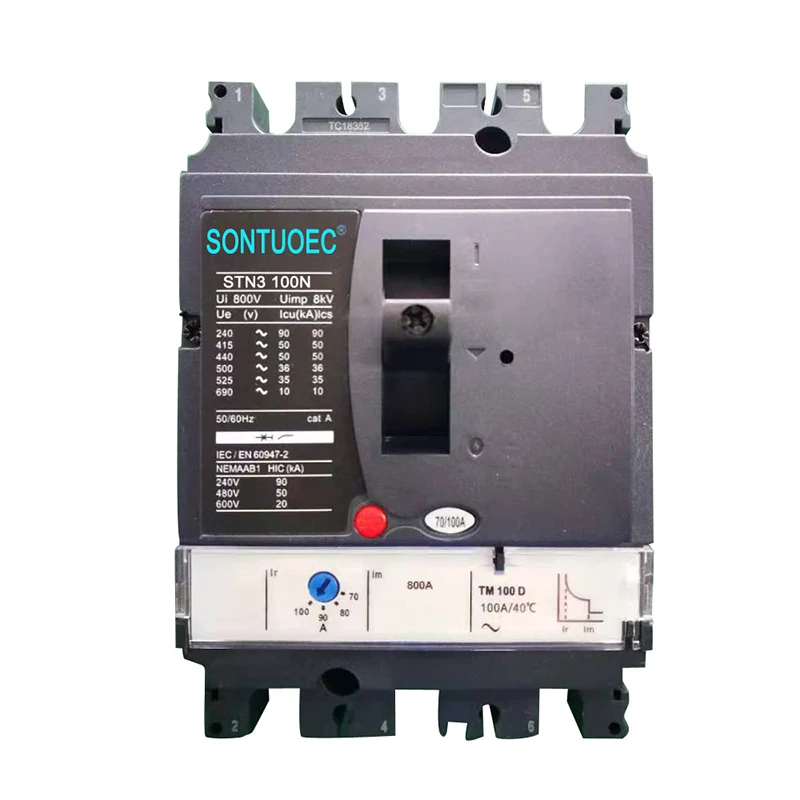

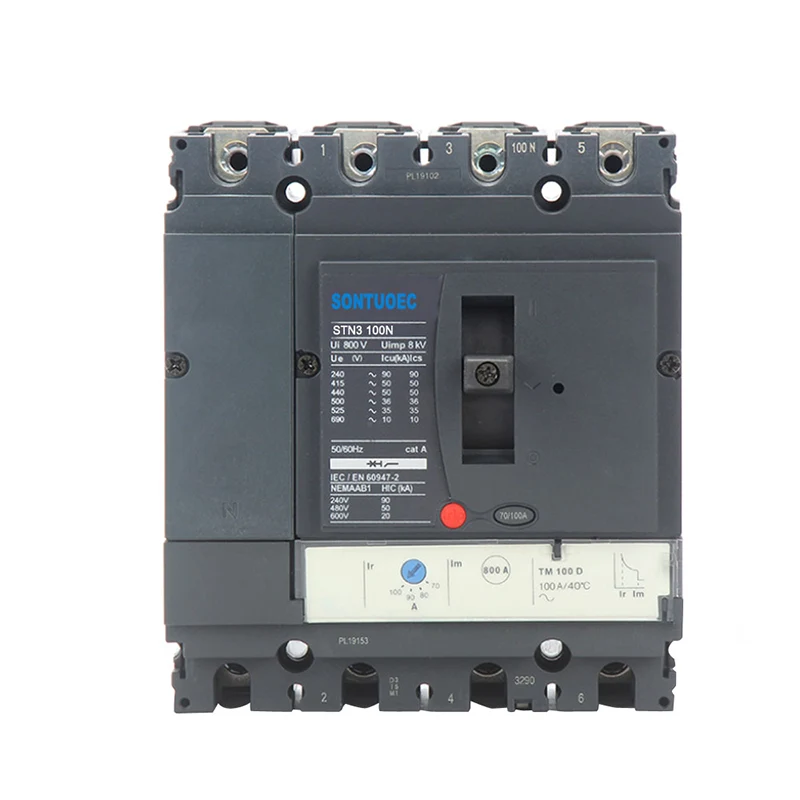

Interruttore di custodia modellata di tipo STN3

L'interruttore di case modellati di tipo STN3 è una soluzione affidabile e avanzata per la protezione elettrica in varie applicazioni. La sua progettazione compatta, caratteristiche di protezione completa e capacità di comunicazione lo rendono una scelta ideale per i moderni sistemi elettrici.

Modello:STN3

Invia richiesta

Descrizione del prodotto

Specifiche	STN3 100				STN3 160				STN3 250				STN3 400				STN3 630
Frame Current (a)	100				160				250				400				630
Numero di poli	3		4		3		4		3		4		3		4		3		4
Capacità di rottura definitiva (ICU, KA)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (da)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Tensione di isolamento nominale	AC800V
Tensione di lavoro valutata	AC690V
Corrente classificata, inciampo termico, TMD, a	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Corrente classificata, inciampo elettronico, microfono, a	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
Accessori ausiliari, avvisi, guasti	OR/SD/SDE/SDX
Shunt & Under Voltage Coil	Mx/mn
Vita meccanica	50000				40000				20000				15000				15000
Vita elettrica	30000				20000				10000				6000				4000

Modello n.	STN3
STANDARD:	IEC 60947-2
Mezzo di estenzione arco	Aria
Struttura	MCCB
Tipo	Moulede case interruttore
Certificazione	Ce
Approvazioni	CE, ISO9001
Tempi di consegna	Entro 20 giorni
Specifiche	63A-630A
Origine	Wenzhou Zhanjiang
Capacità produttiva	2000pieces/Week
Velocità	Interruttore di tipo normale
Installazione	Fisso
Numero dei poli	3p 4p
Funzione	Interruttore di circuito convenzionale, Protezione da guasti a violazione di un interruttore, Protezione eccessiva
Prezzo	Prezzo di fabbrica
Tempo di garanzia	12 mesi
Pacchetto di trasporto	Scatola interna/cartone
Marchio	SONTUOEC,WZSTEC,SONTUNE,IMDEC
Codice HS	8536200000

Caratteristiche chiave

• Protezione e funzionalità: questi interruttori offrono una protezione completa per i sistemi elettrici, compresa la protezione da sovraccarico e cortocircuito. Sono progettati per scollegare automaticamente il circuito quando si verifica un guasto, impedendo danni alle attrezzature e garantire la sicurezza.

• Corrente della shell e corrente nominale: la corrente della shell (ad es. 160n) indica la massima capacità di interruzione espandibile dell'alloggiamento dell'interruttore. La corrente nominale (ad es. 100a) è la corrente operativa normale massima Il circuito non deve superare per evitare l'interruzione a causa della sovracorrente.

• Configurazioni del polo: disponibili in configurazioni a 3 poli (3p) e 4 poli (4p), adatte a diversi sistemi elettrici e applicazioni.

• Unità di viaggio elettroniche: le unità di viaggio elettroniche avanzate forniscono capacità di misurazione e comunicazione precise, consentendo il monitoraggio e la diagnostica in tempo reale dei parametri elettrici.

• Progettazione compatta: la serie NSX compatta, in particolare, è nota per il suo design compatto, che combina efficienza energetica, misurazione, gestione e strumenti di comunicazione.

Applicazioni

• Uso industriale: ampiamente utilizzato in contesti industriali per la distribuzione e la protezione dell'energia elettrica a varie attrezzature e macchinari.

• Energia e infrastruttura: adatto per applicazioni nelle reti di distribuzione dell'energia e progetti infrastrutturali.

• commerciale e residenziale: utilizzato anche in edifici commerciali e case residenziali per i principali e secondari sistemi di distribuzione.

Ulteriori caratteristiche della serie NSX compatta

• Protezione migliorata: caratteristiche come contatti a doppia rotazione e intervento di energia garantiscono una protezione affidabile contro i guasti.

• Coordinamento selettivo: una selettività migliorata aiuta a mantenere la continuità dell'alimentazione in circuiti non interessati durante i guasti.

• Capacità di comunicazione: Modulo di comunicazione Modbus e BSCM (Modulo di controllo dello stato di interruzione) abilitano la trasmissione dei dati tra l'interruttore e un sistema di vigilanza.

• Visualizzazione e monitoraggio: il LED "pronto" e altri indicatori forniscono informazioni sullo stato in tempo reale, mentre l'unità di visualizzazione della porta del gabinetto FDM121 può mostrare vari parametri misurati.

• Manutenzione e configurazione: gli indicatori di manutenzione mostrano usura su contatti, profili di carico e conteggi di funzionamento, aiutando nella manutenzione predittiva.

Installazione e manutenzione

• Installazione: seguire le istruzioni del produttore per una corretta installazione, garantendo autorizzazioni minime e utilizzando hardware di montaggio appropriato.

• Manutenzione: si consiglia regolarmente ispezione e test degli interruttori di circuiti per garantire che funzionino correttamente e forniscano una protezione continua.
