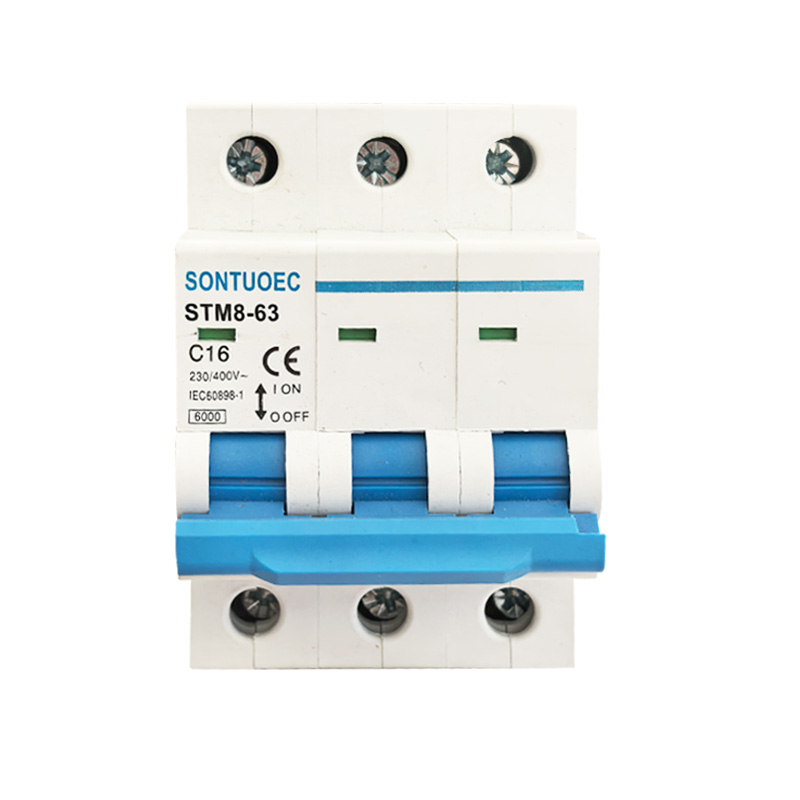

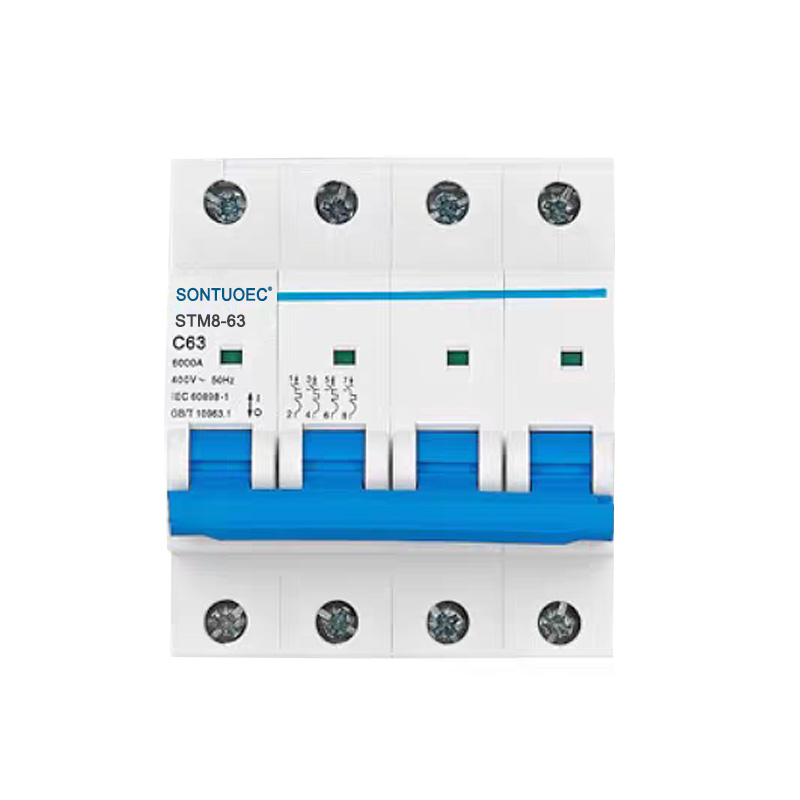

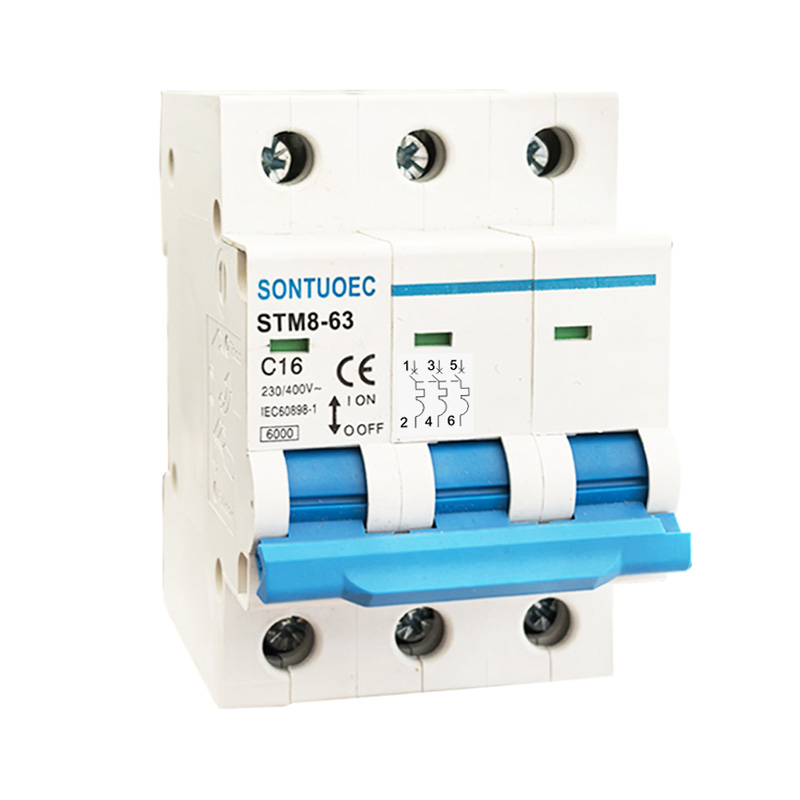

STM8-63 Interruttore a circuito in miniatura 6KA 1P 2P 3P 4P 16A 230/400V

Sontuoec è uno dei fornitori/produttori cinesi specializzati nella produzione di vari piccoli elettrodomestici elettrici STM8-63 Circuito in miniatura 6KA 1P 2P 3P 4P 16A 230/400V ha le caratteristiche avanzate della struttura, le prestazioni affidabili, la capacità di rottura elevata, la capacità di rottura eleganti, l'aspetto elegante e le sue parti sono fatte di materiale con resistenza all'impatto, forti funzionalità di fiamma. È adatto al sistema di alimentazione di AC 50/60Hz, tensione nominale di 230/400 V e corrente nominale fino a 63A. Viene applicato principalmente nell'edificio per uffici, residenza, per illuminazione, distribuzione di energia e sovraccarico e protezione del corto circuito delle attrezzature. Normalmente, può anche essere utilizzato come trasferimento non frequente del sistema di alimentazione. È conforme agli standard IEC60898-1.

Modello:STM8-63

Invia richiesta

Descrizione del prodotto

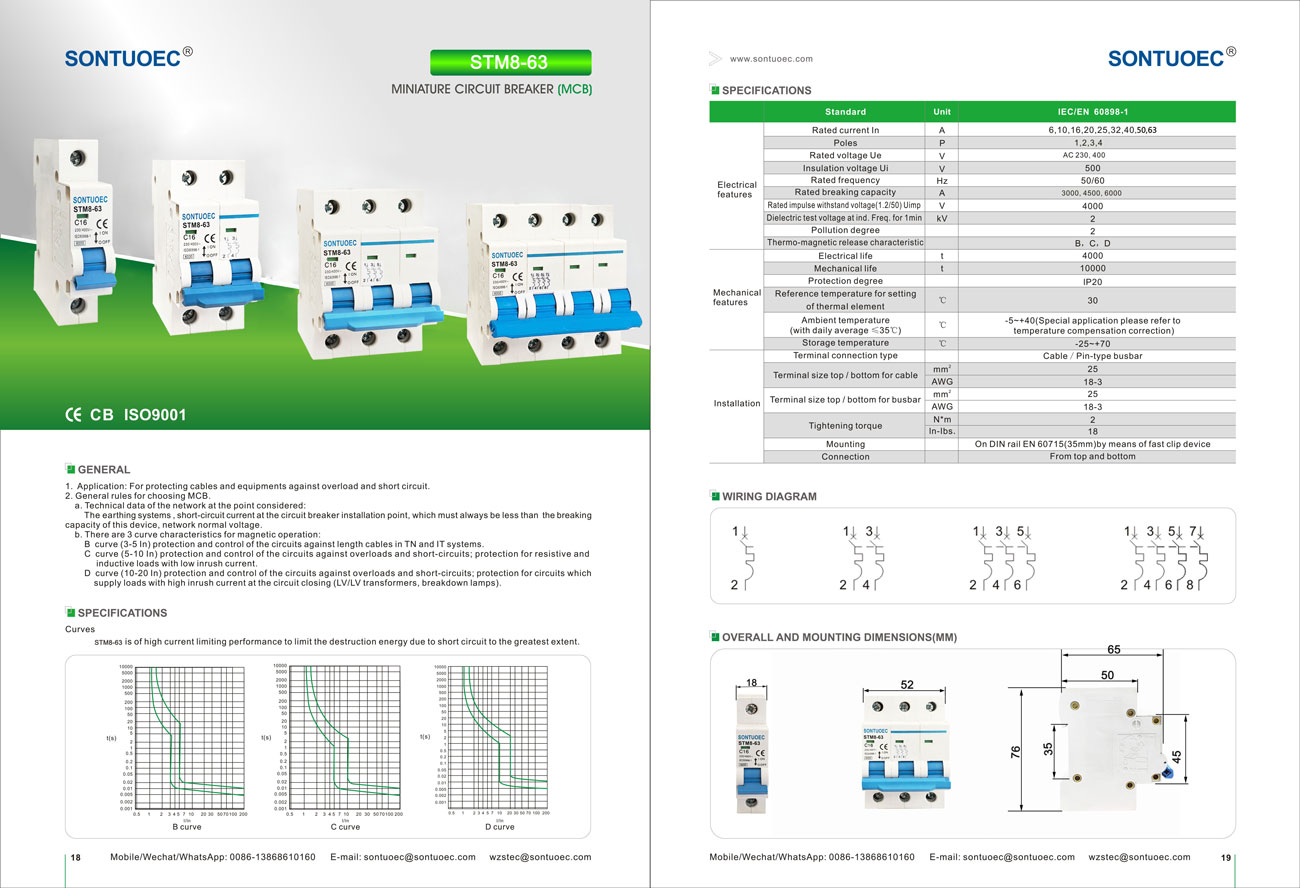

Specifiche:

	Standard		IEC/EN 60898-1
Caratteristiche elettriche	Valutato corrente in	A	1,2,4,6,10,16,20,25,32,40,50,63
	Poli	P	1,2,3,4
	Tensione nominale UE	V	Ac 230, 400
	UI di tensione di isolamento	V	500
	Frequenza nominale	Hz	50/60
	Capacità di rottura classificata	A	3000, 4500, 6000
	Tensione di resistenza all'impulso nominale (1.2/50) UIMP	V	4000
	Tensione di prova dielettrica su ind.freq. per 1 min	Kv	2
	Grado di inquinamento		2
	Caratteristica del rilascio termo-magnetico		B, c, d
Caratteristiche meccaniche	Elettrico vita	t	4000
	Vita meccanica	t	10000
	Grado di protezione		IP20
	Temperatura di riferimento per l'impostazione	ºC	30
	di elemento termico	ºC	30
	Temperatura ambiente	ºC	-5 ~+40 (speciale Applicazione Fare riferimento a
	(con media giornaliera ≤35ºC)	ºC	temperatura correzione della compensazione)
	Temperatura di conservazione	ºC	-25 ~+70

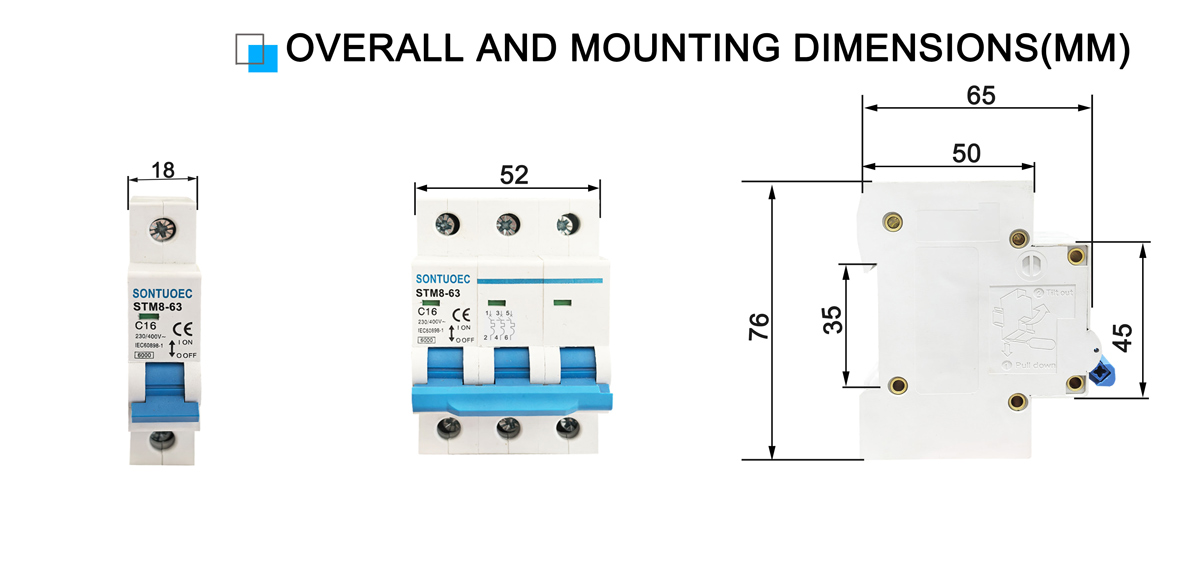

Installazione	terminale Tipo di connessione		Cavo/pin Busbar
	Dimensione del terminale superiore/fondo per cavo	mm²	25
	Dimensione del terminale superiore/fondo per cavo	Awg	18 marzo
	Dimensione terminale superiore/fondo per Busbar	mm²	25
	Dimensione terminale superiore/fondo per Busbar	Awg	18 marzo
	Coppia di serraggio	N^*m	2
	Coppia di serraggio	In-lbs	18

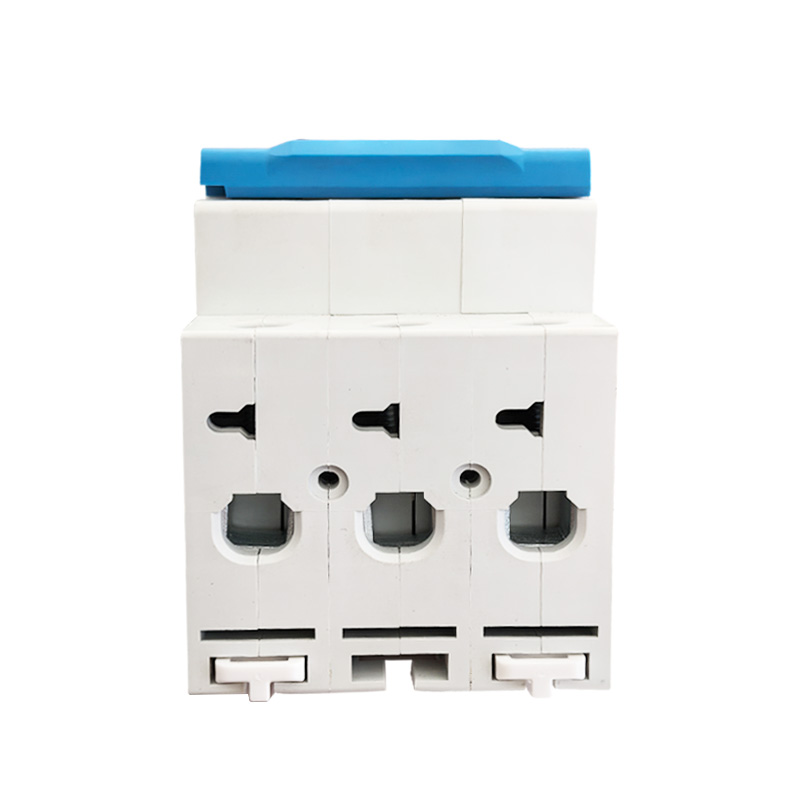

	Montaggio		SU Din Rail EN 60715 (35 mm) tramite dispositivo a clip veloce
	Connessione		Da in alto e in basso

Funzioni principali dell'interruttore in miniatura STB1-63

1.Concarica protezione: quando la corrente nel circuito supera il valore nominale dell'MCB, l'interruttore a circuito in miniatura STM8-63 6KA 1P 2P 3P 4P 16A 230/400V taglierà automaticamente il circuito entro un periodo di tempo prestabilito per prevenire il circuito e le attrezzature.

2. Protezione a circuito di short: quando si verifica un cortocircuito nel circuito, l'interruttore del circuito in miniatura STB1-63, interromperà immediatamente il circuito per impedire alla corrente di cortocircuito di danneggiare il circuito e l'attrezzatura.

3. Protezione da bilanciamento (alcuni MCB hanno questa funzione): per MCB con protezione delle perdite, quando si verifica perdite nel circuito, l'interruttore del circuito in miniatura STB1-63 si interrompe rapidamente dal circuito per proteggere la sicurezza personale.

Principio di operazione di MCBS

Gli MCB di solito contengono un rilevatore di viaggio magnetico o elettronico termico all'interno, che viene utilizzato per rilevare i cambiamenti nella corrente nel circuito. Quando la corrente è anormale, l'attaccante innesca il meccanismo di inciampo dell'MCB, causando il circuito in miniatura STB1-63 che si interrompe rapidamente il circuito.

1. Attaccante magnetico termico: utilizza il calore generato quando la corrente passa attraverso il conduttore per innescare il tentativo. Quando la corrente è troppo grande, il conduttore si riscalda, causando la piega del bimetale all'interno dell'attaccante magnetico termico, innescando così il meccanismo di inciampamento.

2. Attaccante elettronico: utilizza componenti elettronici per rilevare i cambiamenti di corrente e controllare l'azione del meccanismo di intervento. Quando viene rilevata una corrente anormale, l'attaccante elettronico invia un segnale al meccanismo di inciampo per tagliare il circuito.

Scenari di applicazione di MCB

Gli MCB sono ampiamente utilizzati nei sistemi elettrici nelle aree residenziali, commerciali e industriali per proteggere i circuiti e le attrezzature dai danni causati da correnti anormali. Di solito sono installati in scatole di distribuzione, centrali o armadi di controllo e vengono utilizzati come interruttore principale o interruttore di filiale di un circuito.

Selezione e installazione di MCB

1.Selezione: quando si seleziona MCB, è necessario considerare fattori come la corrente nominale del circuito, il livello di tensione, le caratteristiche di protezione e se è necessaria la protezione delle perdite. È anche importante garantire che il circuito di circuito in miniatura STB1-63 selezionati si concentri con standard e regolamenti di sicurezza elettrici locali.

2.Installazione: l'interruttore di circuito in miniatura STM8-63 6KA 1P 2P 3P 4P 16A 230/400V deve essere installato in un ambiente a secco e ventilato privo di gas corrosivi e assicurarsi che sia cablato correttamente e in modo sicuro. Durante l'installazione, devono essere osservati le norme di sicurezza elettrica e le procedure operative.
