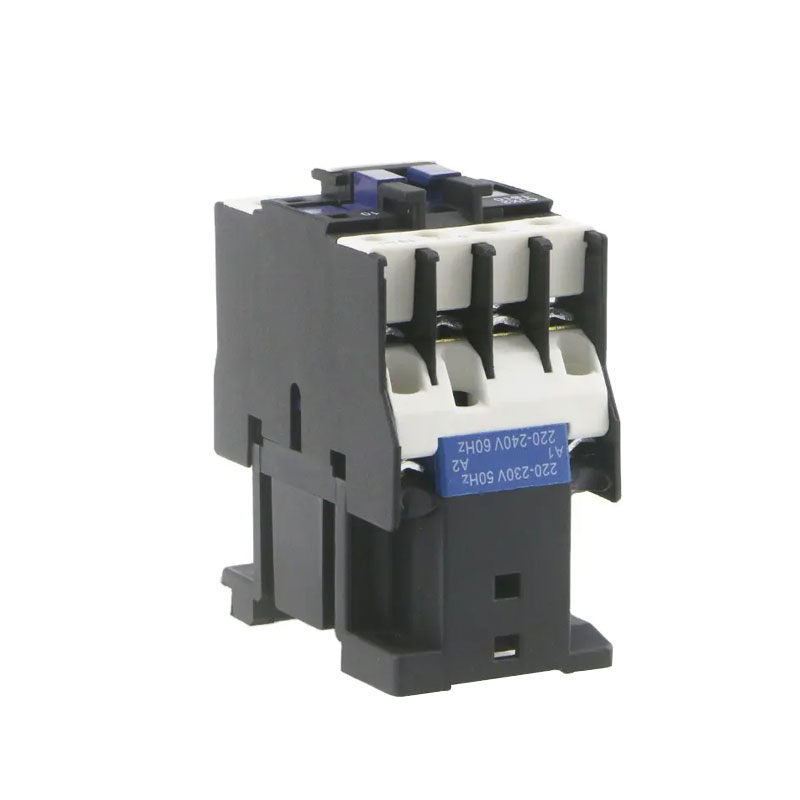

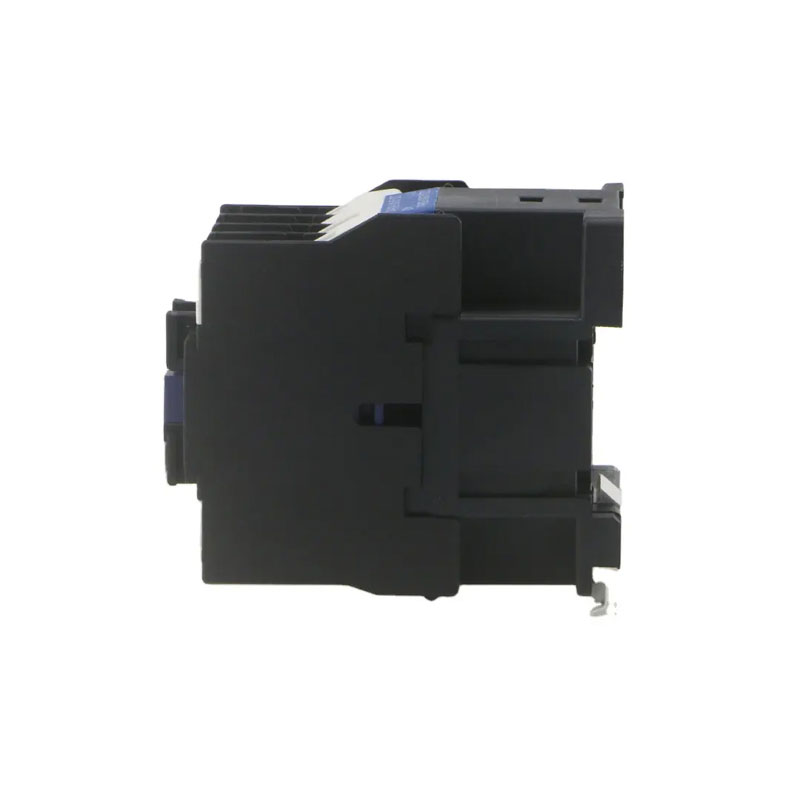

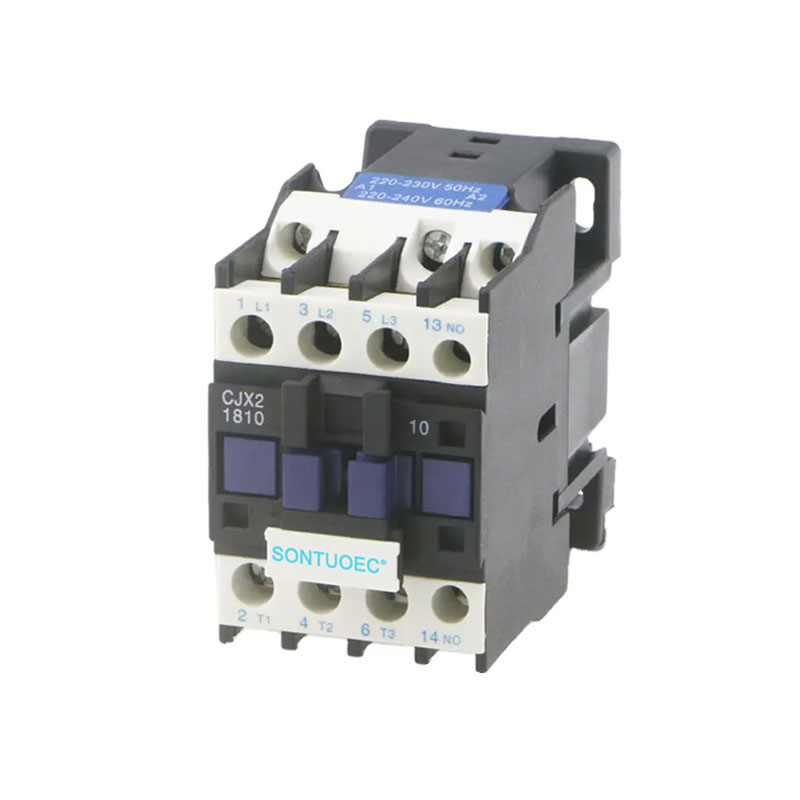

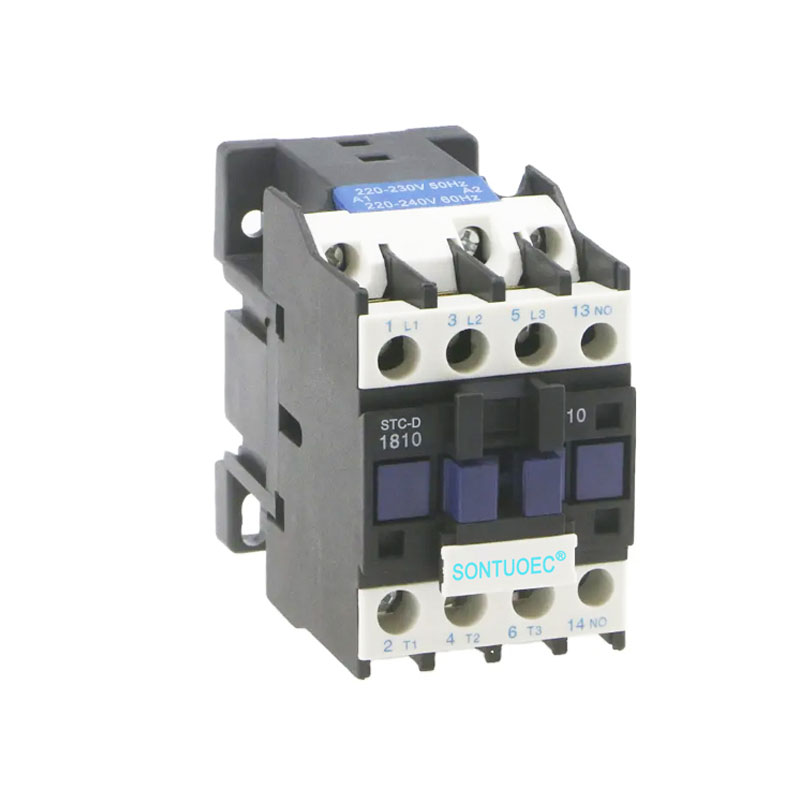

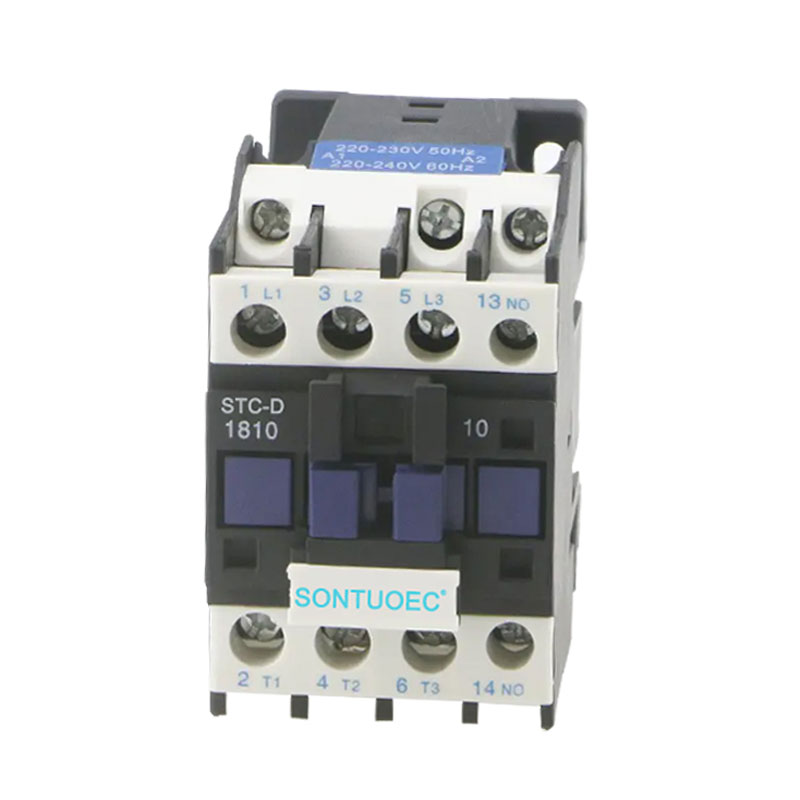

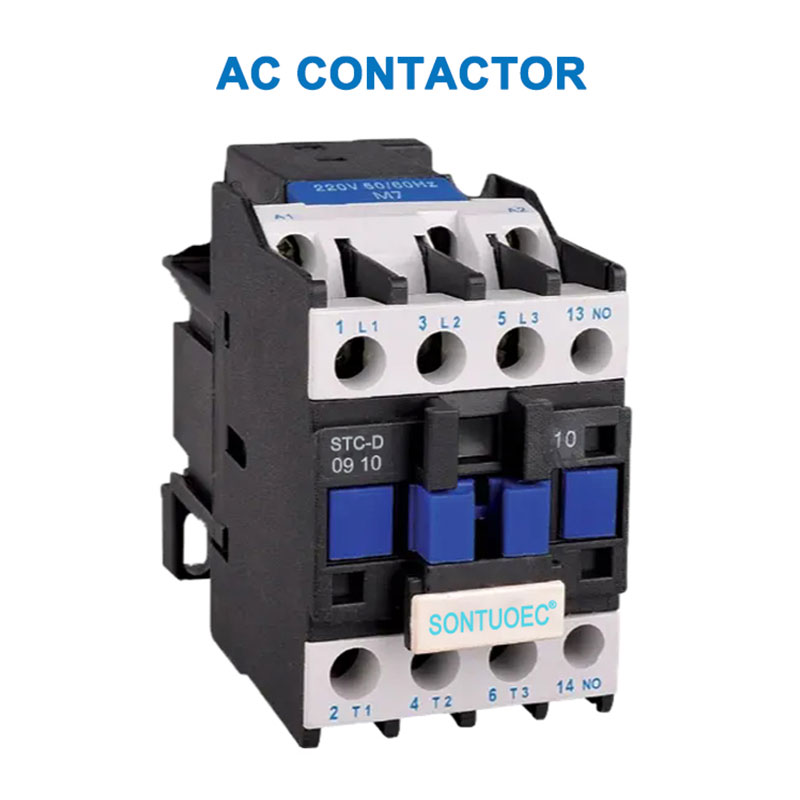

Contattore CA STC-D

Il contattore CA STC-D è un componente elettrico utilizzato per controllare a distanza e accendere o spegnere frequentemente i circuiti CA. Viene utilizzato principalmente per l'apertura e il controllo di circuiti nei sistemi di alimentazione elettrica e per il controllo remoto di motori, illuminazione e altri carichi elettrici nell'automazione industriale. Il contattore a corrente alternata (CA), ovvero il contattore CA STC-D, è un'importante apparecchiatura di controllo elettrico, che svolge un ruolo insostituibile nel campo del sistema di alimentazione elettrica e dell'automazione industriale.

Modello:STC-D

Invia richiesta

Descrizione del prodotto

Tipo		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Corrente di lavoro nominale (A)	AC3	9	12	18	25	32	40	50	65	80	95
Corrente di lavoro nominale (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Valori di potenza standard di trifase motori 50/60Hz categoria AC-3	220/230 V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 V	4	5.5	9	11	15	22	25	37	45	45
	500 V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Corrente termica nominale (A)		20	20	32	40	50	60	80	80	125	125
Vita elettrica	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Vita elettrica	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Vita meccanica (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Numero dei contatti	3P+NO					3P+NC+NO
Numero dei contatti	3P+NC					3P+NC+NO

Struttura e principio di funzionamento

Struttura: il contattore CA STC-D è costituito principalmente da un sistema elettromagnetico (incluso nucleo di ferro, bobina e anello di cortocircuito, ecc.), sistema di contatti (inclusi contatto principale e contatto ausiliario) e dispositivo di estinzione dell'arco.

Principio di funzionamento: quando la bobina del contattore CA STC-D è eccitata, il nucleo di ferro genera un campo magnetico che attrae l'armatura e fa agire i contatti, in modo che i contatti principali e i contatti ausiliari siano chiusi o disconnessi, controllando così l'accensione del circuito. Il dispositivo di estinzione dell'arco viene utilizzato per estinguere l'arco quando i contatti sono scollegati per proteggere i contatti da eventuali danni.

STC-D AC Contactor

Tipi e caratteristiche

1.Tipi:

I contattori CA STC-D possono essere classificati in una varietà di tipi in base al loro utilizzo e alle prestazioni, come contattori industriali, contattori edili e domestici. I modelli comuni includono la serie CJ (ad esempio la serie CJX2, la serie CJ20, la serie CJT1) nonché i prodotti in serie di ABB, Siemens, Schneider e altri marchi.

2.Caratteristiche:

Lavoro affidabile: i contattori CA STC-D hanno un'elevata affidabilità e stabilità di lavoro e possono sopportare correnti e tensioni elevate.

Prestazioni stabili: il suo sistema di contatto è realizzato con materiali di alta qualità con buona conduttività elettrica e resistenza all'abrasione alle alte temperature.

Manutenzione conveniente: i contattori CA STC-D hanno una struttura compatta e sono facili da installare e manutenere.

Scenari applicativi

I contattori CA STC-D hanno un'ampia gamma di applicazioni nei sistemi di alimentazione, nell'automazione industriale, nell'edilizia e nell'elettricità domestica. Ad esempio, nel sistema di alimentazione, può essere utilizzato per controllare l'avvio-arresto e l'inversione di direzione del motore; nell'automazione industriale può essere utilizzato per controllare l'avvio-arresto di varie apparecchiature elettriche sulla linea di produzione; nell'edilizia e nell'elettricità domestica, può essere utilizzato per controllare l'accensione/spegnimento delle apparecchiature, come l'illuminazione e il condizionamento dell'aria.
