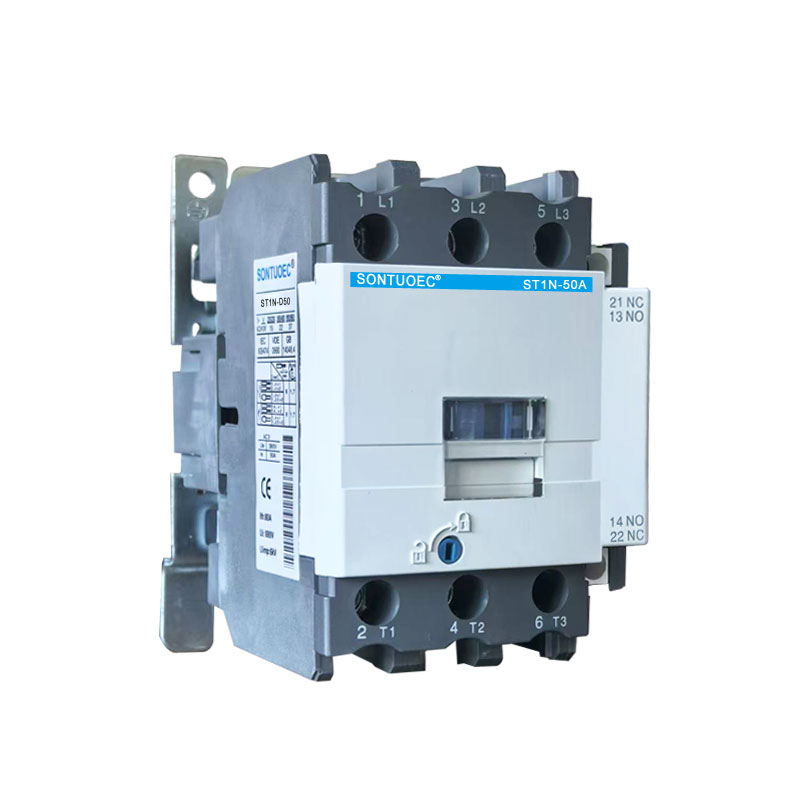

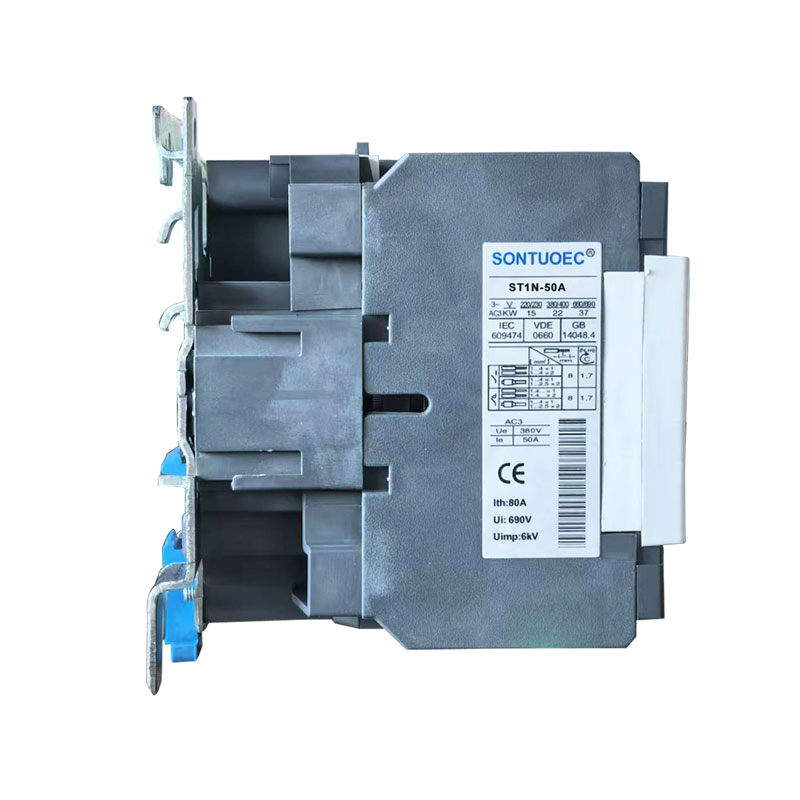

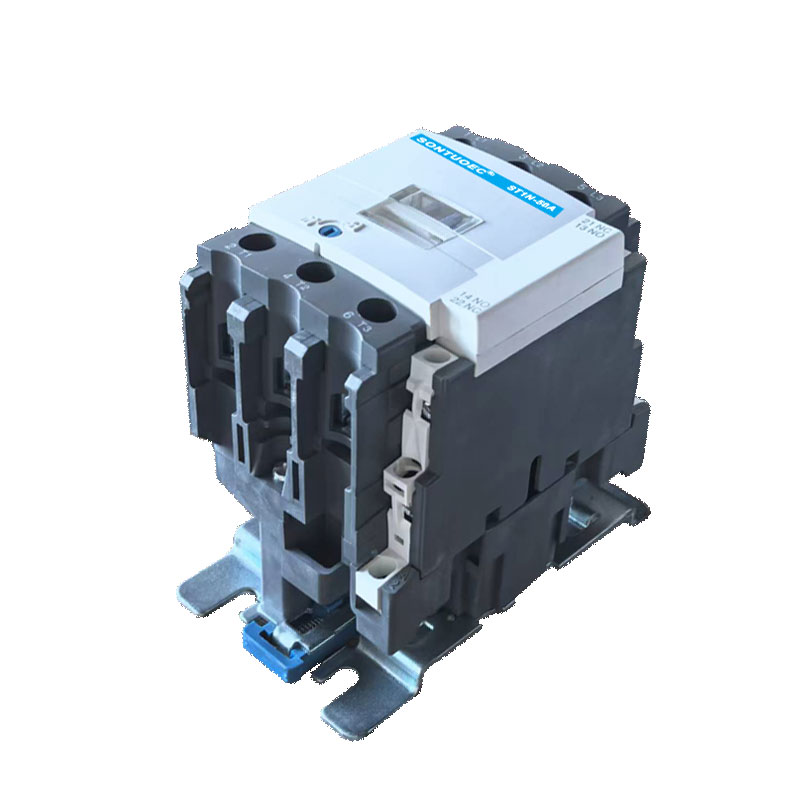

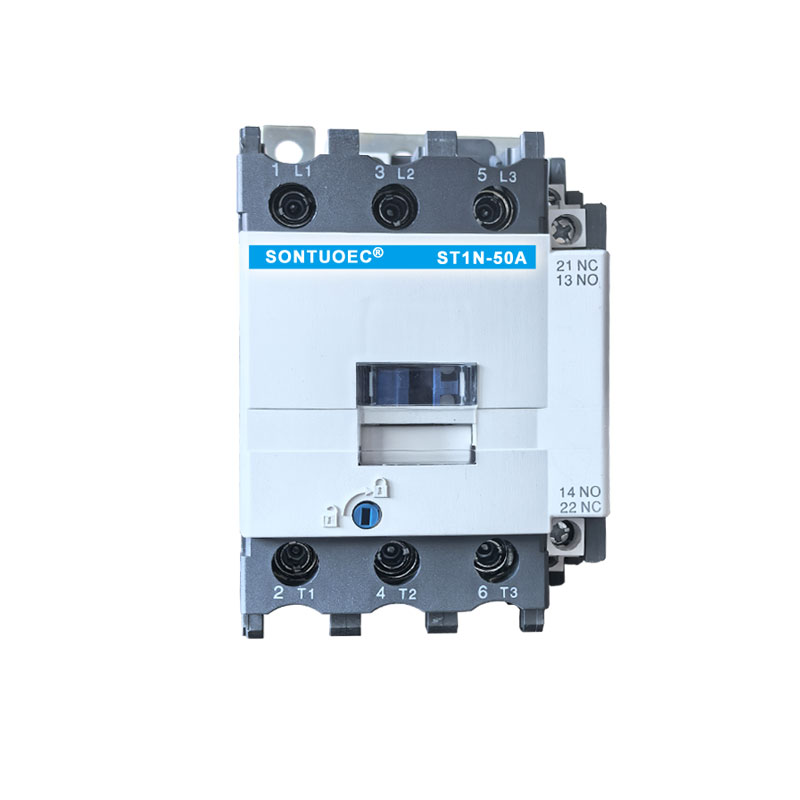

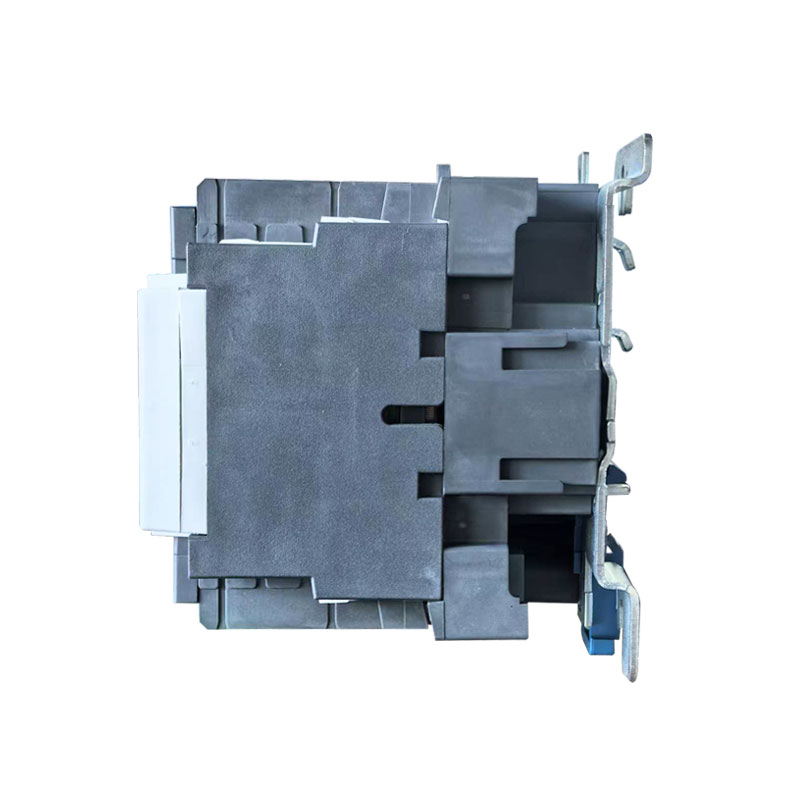

Sontuoec St1n 3p 4p AC Contactor

SONTUOEC è uno dei fornitori/produttori cinesi specializzato nella produzione di vari piccoli elettrodomestici Il contattore CA serie ST1N è adatto per l'utilizzo nei circuiti di tensione nominale fino a 660 V CA 50 Hz o 60 Hz, corrente nominale fino a 95 A, per chiusura e interruzione, avvio e controllo frequenti del motore CA. In combinazione con il blocco di contatti ausiliari, il ritardo del timer e il dispositivo di interblocco della macchina, ecc., diventa il contattore di ritardo, il contattore di interblocco meccanico, l'avviatore stella-triangolo. Con il relè termico è combinato con l'avviatore elettromagnetico. Il contattore è prodotto secondo la norma IEC 60947-1.

Modello:ST1N

Invia richiesta

Descrizione del prodotto

Classe attuale	9A, 12A, 18A, 25A, 32A, 40A, 50A, 65A, 80A, 95A (CA-3.380 V)
Tensione di isolamento nominale	CA 660 V
Tensione di funzionamento nominale	AC380v,660V,50/60HZ
Tensione nominale della linea di alimentazione di controllo	24 V, 32 V, 48 V, 110 V, 127 V, 220 V, 240 V, 380 V, 415 V, 440 V, 480 V, 500 V, 600 V, 660 V
Numero di poli	3P,4P
Caratteristica operativa	Attirare tensione: 85%~110%Us; Voltaggio di rilascio: 20%~75%Us

Struttura e principio di funzionamento

Struttura: il contattore CA ST1N è costituito principalmente da un sistema elettromagnetico (incluso nucleo in ferro, bobina e anello di cortocircuito, ecc.), sistema di contatti (inclusi contatto principale e contatto ausiliario) e dispositivo di estinzione dell'arco.

Principio di funzionamento: Quando la bobina del contattore CA ST1N è eccitata, il nucleo di ferro genera un campo magnetico che attrae l'armatura e fa agire i contatti, in modo che i contatti principali e i contatti ausiliari siano chiusi o disconnessi, controllando così l'accensione del circuito. Il dispositivo di estinzione dell'arco viene utilizzato per estinguere l'arco quando i contatti sono scollegati per proteggere i contatti da eventuali danni.

Tipi e caratteristiche

1.Tipi:

I contattori CA ST1N possono essere classificati in una varietà di tipi in base al loro utilizzo e alle prestazioni, come contattori industriali, contattori edili e domestici. I modelli comuni includono la serie CJ (ad esempio la serie CJX2, la serie CJ20, la serie CJT1) nonché i prodotti in serie di ABB, Siemens, Schneider e altri marchi.

2.Caratteristiche:

Lavoro affidabile: i contattori CA ST1N hanno un'elevata affidabilità e stabilità di lavoro e possono sopportare correnti e tensioni elevate.

Prestazioni stabili: il suo sistema di contatto è realizzato con materiali di alta qualità con buona conduttività elettrica e resistenza all'abrasione alle alte temperature.

Manutenzione pratica: i contattori CA ST1N hanno una struttura compatta e sono facili da installare e manutenere.

Scenari applicativi

I contattori CA ST1N hanno un'ampia gamma di applicazioni nei sistemi di alimentazione, nell'automazione industriale, nell'edilizia e nell'elettricità domestica. Ad esempio, nel sistema di alimentazione, può essere utilizzato per controllare l'avvio-arresto e l'inversione di direzione del motore; nell'automazione industriale può essere utilizzato per controllare l'avvio-arresto di varie apparecchiature elettriche sulla linea di produzione; nell'edilizia e nell'elettricità domestica, può essere utilizzato per controllare l'accensione/spegnimento delle apparecchiature, come l'illuminazione e il condizionamento dell'aria.
