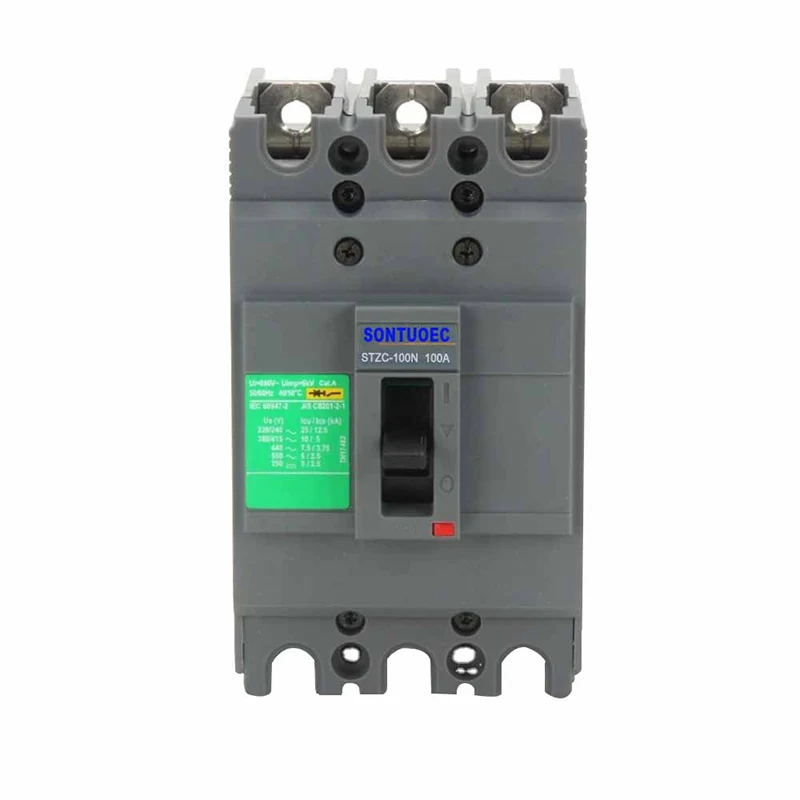

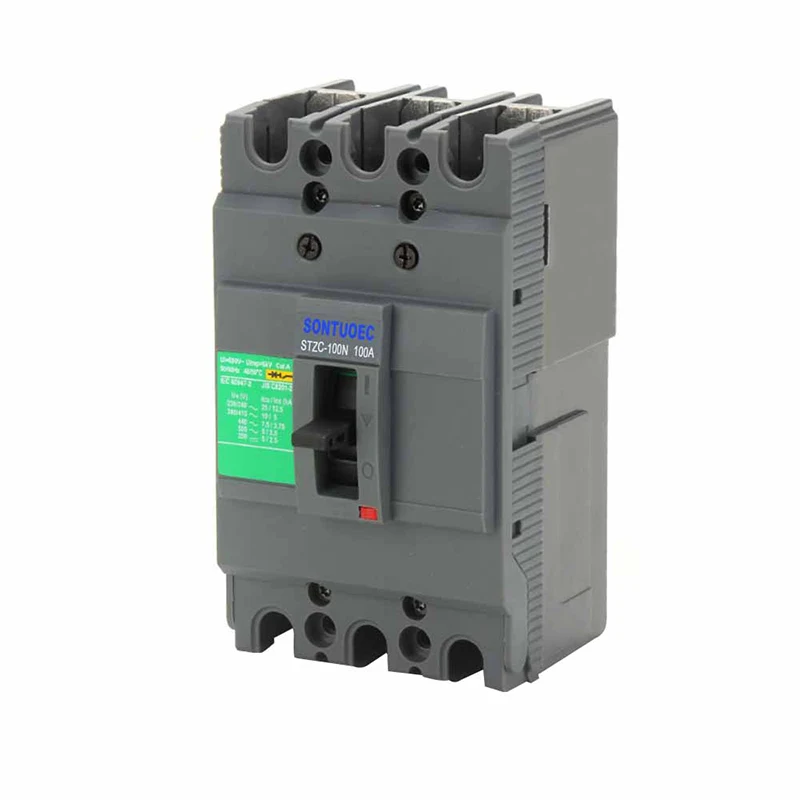

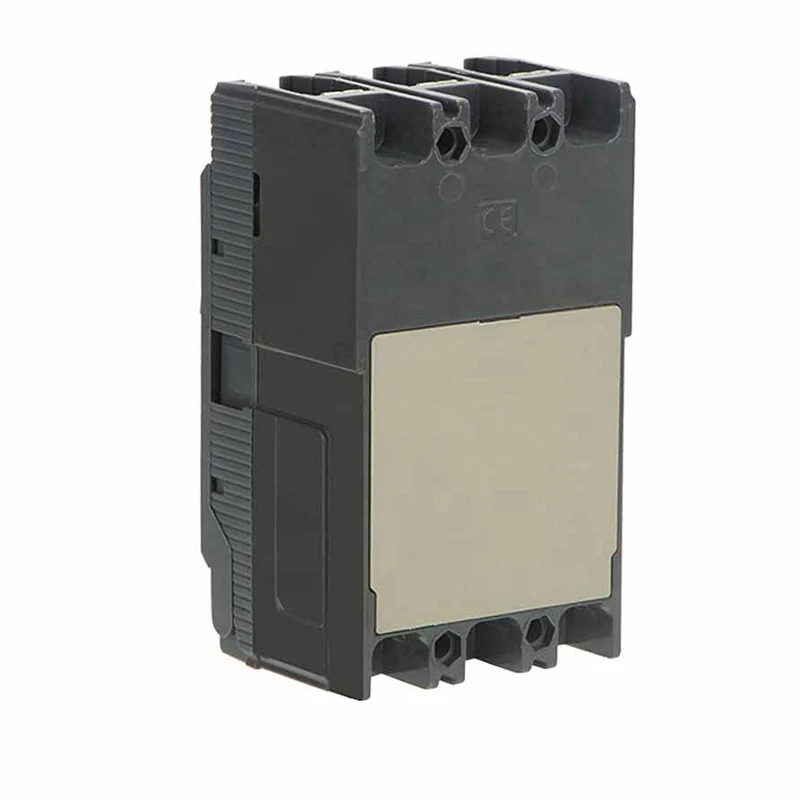

Interruttore di cause modellate con sistema solare

L'interruttore della custodia modellata del sistema solare utilizza materiali in plastica o metallo ad alta resistenza per creare il guscio e contiene componenti chiave come contatti, fusibili e rilasci elettromagnetici all'interno. Può interrompere rapidamente il circuito quando la corrente supera il valore nominale, impedendo così che le apparecchiature elettriche nel sistema solare vengano danneggiate a causa di sovraccarico o corto circuito.

Modello:STZC

Invia richiesta

Descrizione del prodotto

Specifiche:

Tipo	Corrente classificata (a)	Palo	Tensione di isolamento classificata (V), Ui (v)	Tensione nominale (V) ue	Shor Circuit Breaking ICS (KA)	Shor Circuit Breaking Capacity ICU (KA)	Operation Life (Times)
							Elettrico/meccanismo

				Ac
STZC-100	16,20,25,32,40,50,63,80,100	3p, 4p	690	220/01/240	13	25	1500	8500
				400/415	8	15
				440	5	10
				550	3	5
				250 (DC)	3	5
STZC-160	100.125.160			220/01/240	13	25	1000	7000
				400/415	9	18
				440	8	15
				550	3	5
				250 (DC)	3	5
STZC-250	160.180.200.225.250			220/01/240	13	25	1000	5000
				400/415	9	18
				440	8	15
				550	3	5
				250 (DC)	3	5

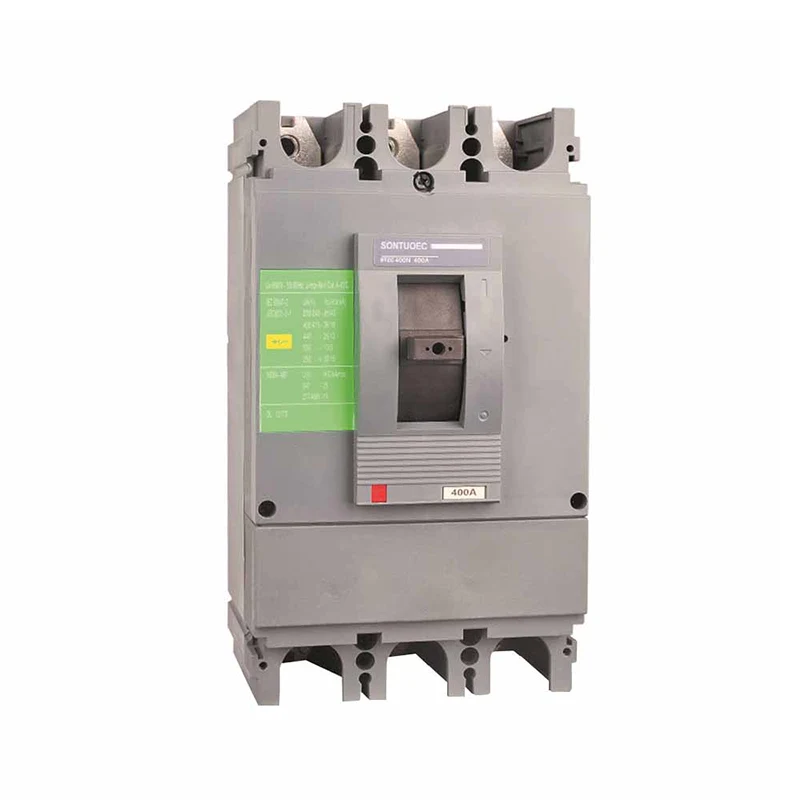

STZC-400	250.300.315.400			220/01/240	43	85	1000	4000
				400/415	18	36
				440	18	36
				500	10	20
				550	8	15
STZC-630	400.500.600.630			220/01/240	43	85	1000	4000
				400/415	18	36
				440	18	36
				500	10	20
				550	8	15

Caratteristiche principali

Protezione ad alte prestazioni: l'interruttore della custodia stampata del sistema solare ha un'eccellente protezione da sovraccarico e cortocircuito, che può garantire il funzionamento stabile del sistema solare.

Forte adattabilità: l'interruttore è adatto a diverse dimensioni e tipi di sistemi di energia solare, inclusi sistemi off-grid e sistemi collegati alla griglia.

Sicuro e affidabile: adottare la tecnologia avanzata di protezione magnetica termica, può rapidamente tagliare il circuito quando si verifica un guasto, prevenendo incendi e altri incidenti di sicurezza.

Facile da installare e mantenere: struttura compatta, facile da installare, fornendo al contempo una facile progettazione di manutenzione, come contatti rimovibili ecc.

La serie SEZC-100 di MCCB viene utilizzata nella rete di distribuzione di AC 50/60Hz, tensione operativa nominale 440 V e corrente nominale da 15A a 630A. Viene utilizzato per distribuire energia e proteggere il circuito, la potenza e le apparecchiature elettriche da sovraccarico e danni a corto circuito, che migliorano l'affidabilità e la continuità dell'alimentazione.

Specifiche tecniche

Le specifiche tecniche per gli interruttori dei casi modellati sul sistema solare variano in base al marchio e al modello, ma in genere includono parametri chiave come corrente nominale, tensione nominale e capacità di rottura. Ad esempio, alcuni modelli di interruttori possono avere un intervallo di corrente nominale di 63-125A e una tensione nominale di DC500V. Quando si seleziona un interruttore, dovrebbe essere abbinato alle esigenze effettive del sistema solare.

Aree di applicazione

Gli interruttori di case modellati del sistema solare sono ampiamente utilizzati in vari sistemi di energia solare, tra cui:

Sistema solare off-grid: fornitura di alimentazione a aree remote o luoghi che non possono essere collegati alla rete.

Sistema solare connesso alla griglia: combinazione dell'energia solare con la rete per realizzare energia complementare e condivisa.

Sistema solare distribuito: installazione di apparecchiature di generazione di energia solare su edifici o strutture per fornire energia per le aree localizzate.
