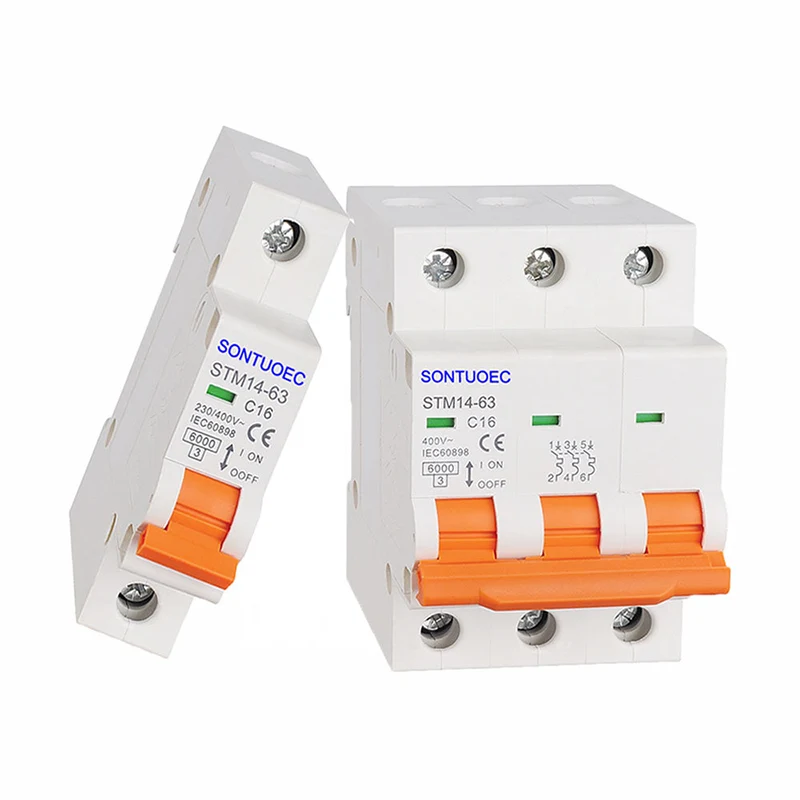

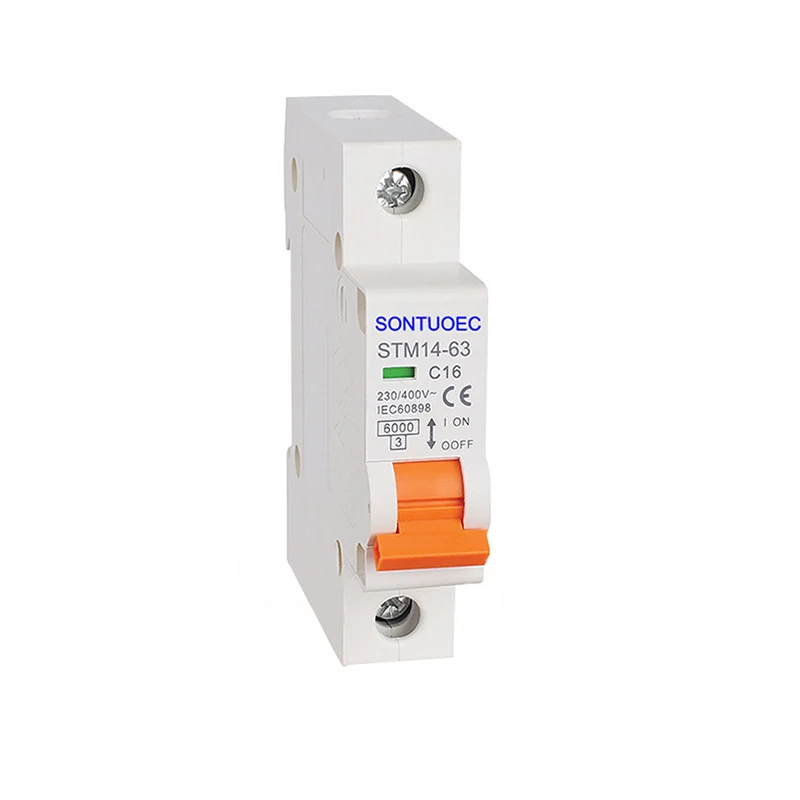

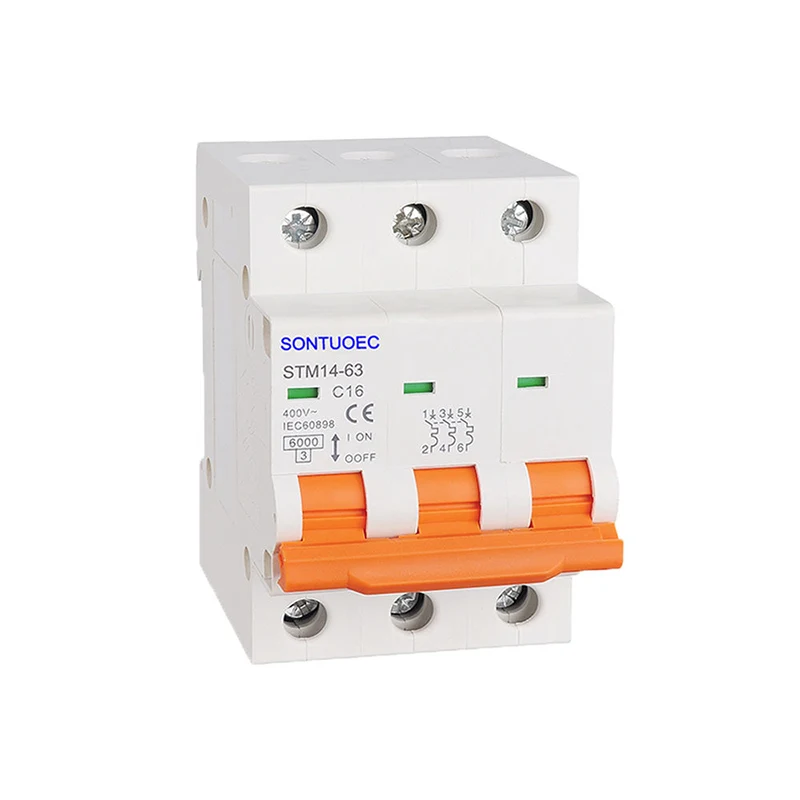

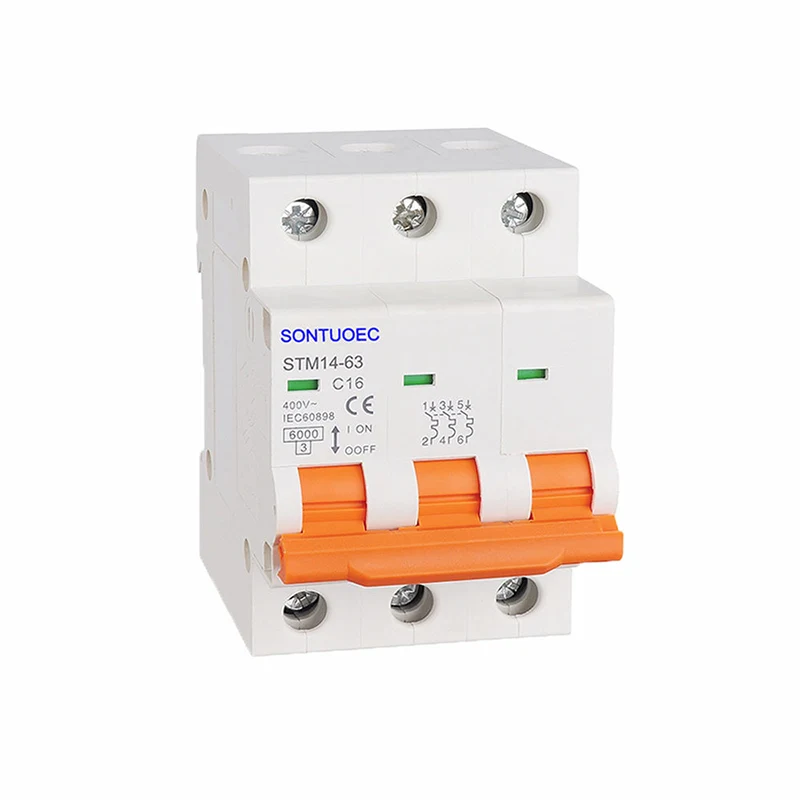

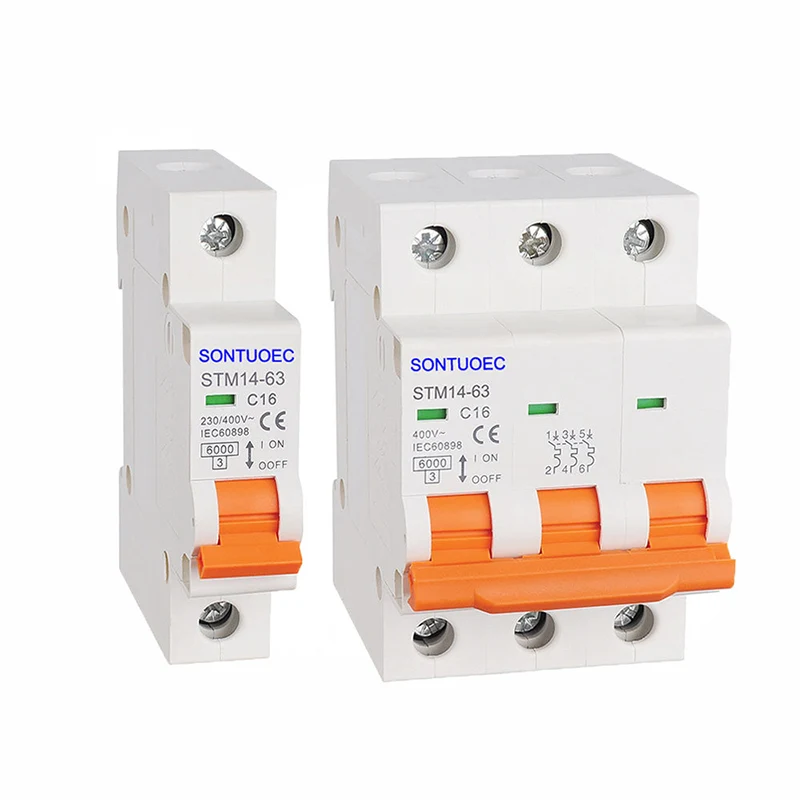

Mini interruttore in miniatura

L'interruttore in miniatura MINI MCB è un interruttore elettrico azionario automaticamente progettato per proteggere i circuiti elettrici dai danni causati da sovraccarichi o cortocircuiti. È in grado di accendere, trasportare e rompere la corrente in condizioni di circuito normali, nonché di accendere, trasportare per un certo periodo di tempo e rottura della corrente in condizioni di circuito anormali specificato.

Modello:STM14-63

Invia richiesta

Descrizione del prodotto

Modello	STM14-63
Standard	IEC60898-1
Palo	1p, 2p, 3p, 4p
Curva di inciampare	B, c, d
Capacità di corto circuito classificato (ICN)	3KA, 4,5KA, 6KA
Corrente classificata (in)	1,2,4,610,16,20,25,32,40,50,63a
Tensione nominale (UN)	AC230 (240)/400 (415) V.
Rilasci magnetici	B Curva: tra 3 pollici e 5 pollici C Curva: tra 5 pollici e 10 pollici D Curva: tra 10 pollici e 14 pollici
Resistenza elettromeccanica	Oltre 6000 cicli

Caratteristiche e vantaggi

Dimensioni ridotte: l'interruttore di miniatura mini MCB è caratterizzato da piccole dimensioni e peso leggero, che è facile da installare e utilizzare.

Funzionamento affidabile: la sua struttura interna e i materiali sono ben progettati per garantire che l'alimentazione venga interrotta rapidamente quando c'è un sovraccarico o un corto circuito nel circuito per proteggere le apparecchiature elettriche e la sicurezza personale.

Ampiamente utilizzato: è ampiamente utilizzato negli edifici residenziali, commerciali e nelle strutture industriali come l'appliance di protezione terminale più comunemente utilizzato nell'edilizia di dispositivi di distribuzione dei terminali elettrici.

Principio di funzionamento

Il mini MCB funziona sul principio di corto circuito e protezione da sovraccarico monitorando la corrente. Quando si verifica un guasto a corto circuito in un circuito, l'MCB disconnetterà immediatamente il circuito per impedire alla corrente eccessiva di causare incendi e altri incidenti di sicurezza. Quando c'è un sovraccarico nel circuito, l'MCB ritarderà la disconnessione del circuito per un certo periodo di tempo per proteggere le apparecchiature elettriche dai danni. Inoltre, alcuni mini MCB hanno una funzione di protezione da sovratensione che taglia il circuito quando la tensione è anormale (troppo alta) per prevenire danni alle apparecchiature elettriche.

Tipi e opzioni

Mini MCB sono disponibili in vari tipi per soddisfare le esigenze di diversi sistemi elettrici. I tipi comuni includono:

Standard: tipicamente utilizzato in edifici residenziali e commerciali con parametri come l'intervallo di corrente nominale, la tensione nominale, la capacità di disconnessione del corto circuito e il numero di poli.

Isolato: può isolare completamente la fonte di alimentazione e il carico per la manutenzione sicura dei sistemi elettrici.

Tipo di circuito segmentato: all'interno dell'intervallo di corrente nominale, la funzione di disconnessione dell'MCB può essere commutata per mantenere lo stato energizzato di parte del circuito.

Tipo di corrente residua: noto anche come interruttori di protezione delle perdite, sono in grado di rilevare guasti di perdita nei circuiti e tagliare automaticamente l'alimentazione.

Tipo di protezione da sovraccarico: in grado di rilevare una corrente eccessiva e tagliare energia per proteggere le apparecchiature elettriche e i fili.

Tipo multifunzione: integra una varietà di funzioni, come protezione da sovraccarico, protezione del cortocircuito e protezione delle perdite.

Tipo di controllo: consente all'operatore di aprire o chiudere manualmente il circuito per il controllo delle apparecchiature elettriche.

Quando si selezionano MINI MCB, devono essere considerati fattori come tensione nominale, corrente nominale, capacità di rottura, caratteristiche operative e condizioni ambientali. È inoltre necessario selezionare il tipo appropriato di MCB in base ai requisiti specifici del circuito e del carico.
