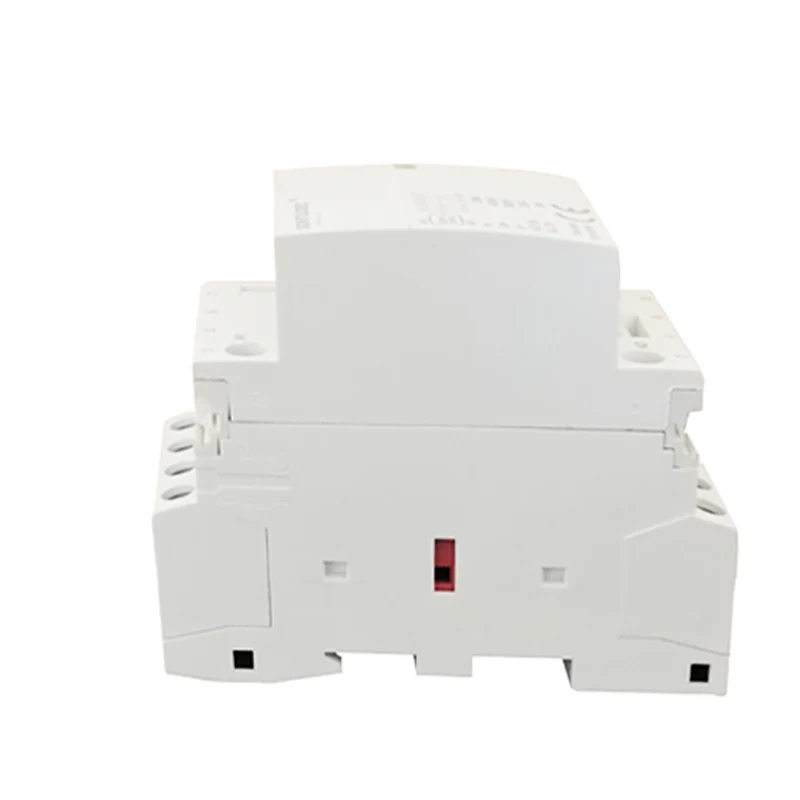

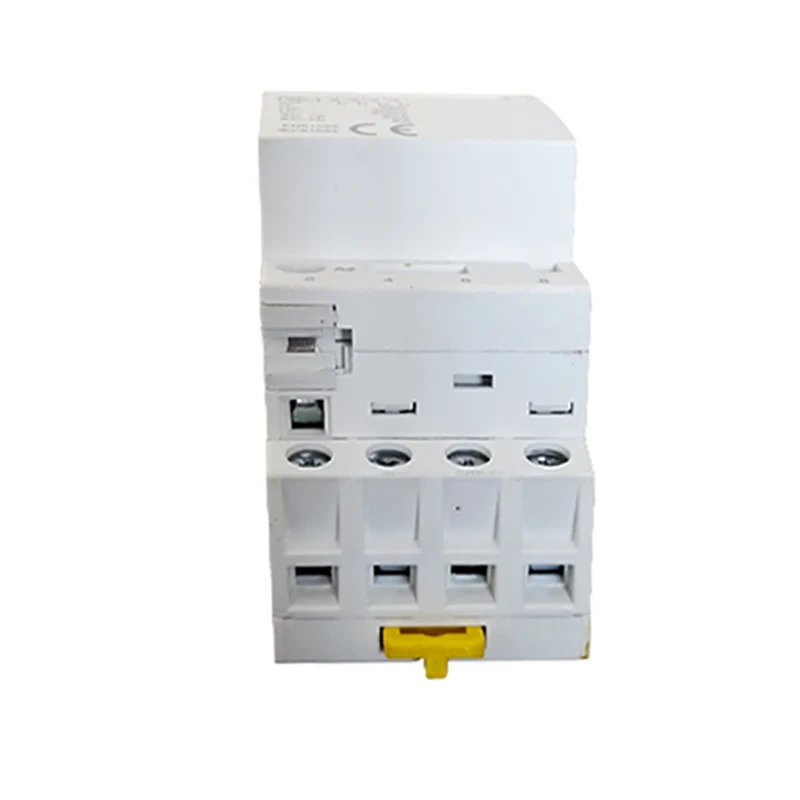

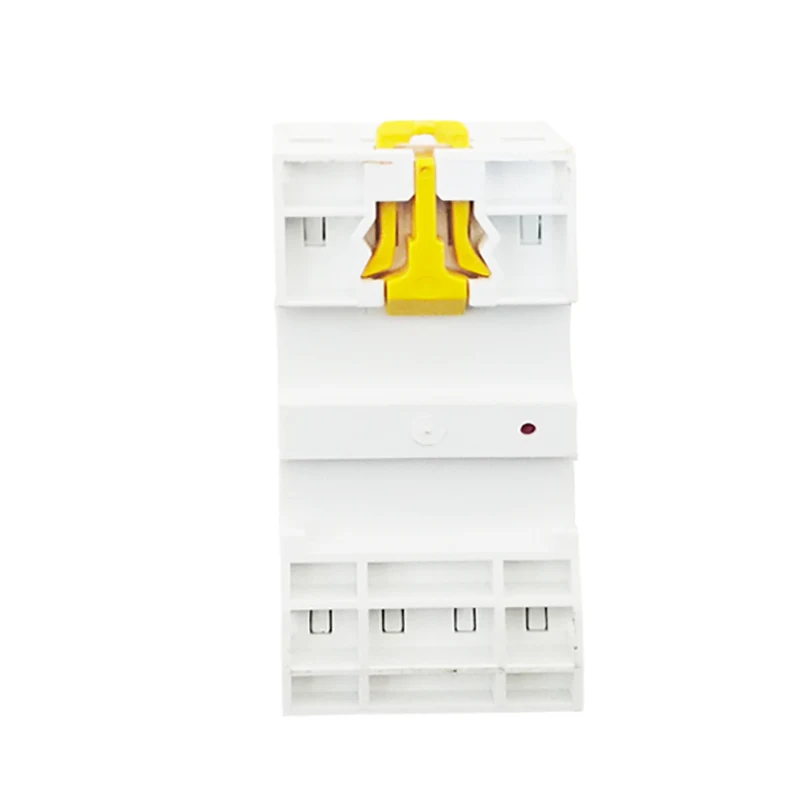

Contattore AC domestico

I contattori AC della serie STH8-100 sono progettati principalmente per AC 50Hz (o 60Hz), con una tensione operativa nominale fino a 400 V. Hanno una corrente operativa nominale fino a 100A nella categoria di utilizzo AC-7A e fino a 40A nella categoria di utilizzo AC-7B. Questi contattori vengono utilizzati per controllare carichi bassi o leggermente induttivi in applicazioni residenziali e simili, nonché per il controllo dei carichi del motore domestico. Il prodotto viene applicato principalmente in case, hotel, appartamenti, edifici per uffici, edifici pubblici, centri commerciali, luoghi sportivi, ecc., Per ottenere funzioni di controllo automatizzate. Conformità degli standard: IEC61095, GB/T17885.

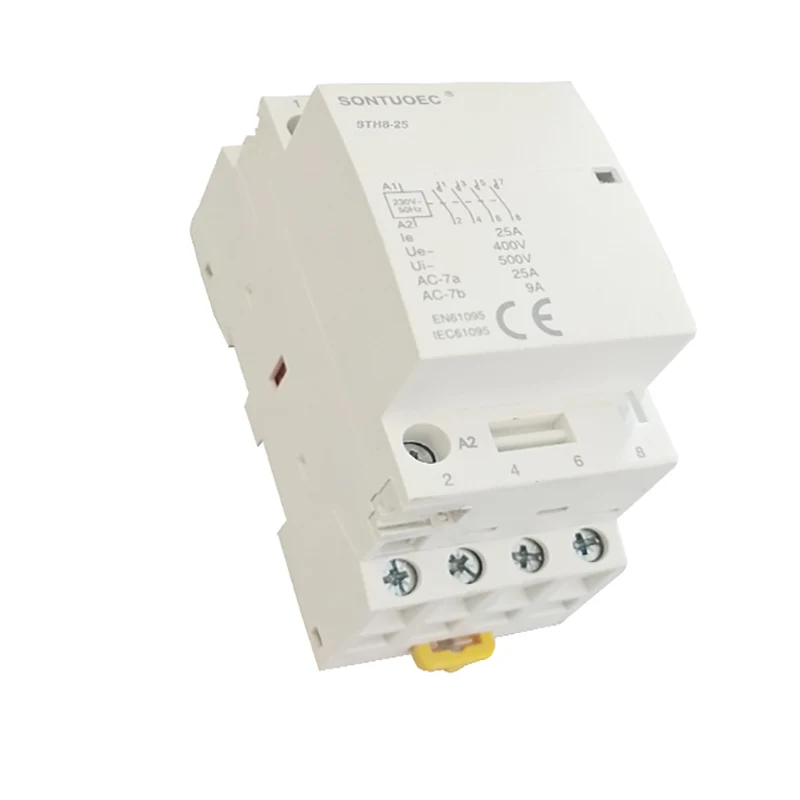

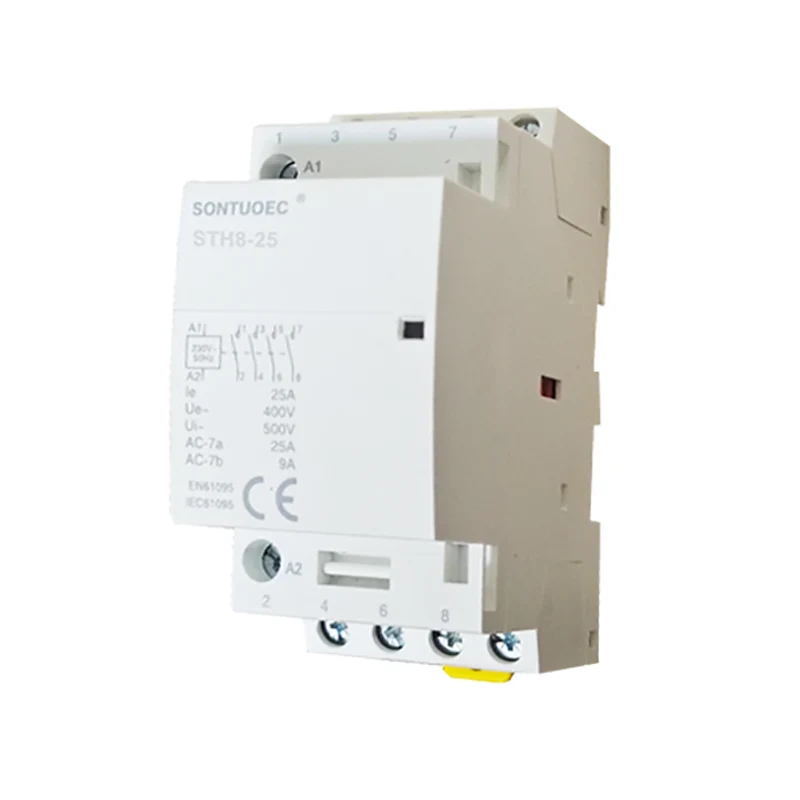

Modello:STH8-25

Invia richiesta

Descrizione del prodotto

Tipo	contattore
Valutazione a	16	20	25	32	40	63	100
AIDS	SÌ
BCTSindication ausiliario	SÌ
Bactc Controllo ausiliario di giallo clip	SÌ

Tipo					Larghezza in 9mm moduli

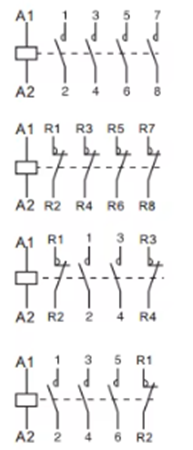

1p	Valutazione (LN) AC-7A	Valutazione (LN) AC-7A	Controllare voltaggio (VAC) (50Hz)	Contatto
	16A	6a	24	1no	2
	20A	7a	110	1nc
	25a	9a	230
2p
	16A	6a	24	2 No	2
	20A	7a	110	1no+1nc
	25a	9a	230	2nc
	32A	12a	24	2 No	4
	40a	18a	110	1no+1nc
	63a	25a	230	2nc
	100a	_	24		6
			110	2 No
			230
3p
	16A	6a	24	3no	4
	20A	7a	110	3nc
	25a	9a	230
	32A	12a	24	3no	6
	40a	18a	110	3nc
	63a	25a	230
4p
	16A	6a	24	4No	4
	20A	7a	110	4nc
	25a	9a	230	2no+2nc 3no+1nc
	32A	12a	24	4No	6
	40a	18a	110	4nc
	63a	25a	230	2no+2nc 3no+1nc
	100a	_	24	4No	12
			110
			230

Struttura principale

Il contattore AC domestico di solito è costituito dalle seguenti parti:

Sistema di contatto: inclusi contatti principali e contatti ausiliari. Il contatto principale viene utilizzato per accendere e rompere il circuito principale, che di solito ha una corrente nominale più grande; Il contatto ausiliario viene utilizzato per attivare e rompere il circuito di controllo, che ha una corrente nominale più piccola.

Sistema elettromagnetico: è costituito da nucleo di ferro, armatura e bobina. Quando la bobina è eccitata, il core genera un campo magnetico che attira l'armatura e chiude i contatti; Quando la bobina viene de-energizzata, il campo magnetico scompare, l'armatura viene rilasciata e i contatti vengono rotti.

Dispositivo di estinzione dell'arco: utilizzato per estinguere l'arco quando i contatti sono disconnessi, impedendo all'arco di causare danni ai contatti.

Shell e accessori: il guscio viene utilizzato per proteggere i componenti interni dall'influenza dell'ambiente esterno; Gli accessori includono staffe di montaggio, terminali, ecc., che vengono utilizzati per realizzare l'installazione e il cablaggio del contattore.

Principio di funzionamento

Il principio di lavoro dei contattori AC domestici si basa sul principio dell'induzione elettromagnetica. Quando la bobina è eccitata, il nucleo di ferro genera un campo magnetico che attira l'armatura e chiude i contatti; Quando la bobina viene de-energizzata, il campo magnetico scompare, l'armatura viene rilasciata e i contatti vengono disconnessi. Controllando l'energizzazione e la de-energizzazione della bobina, è possibile realizzare il controllo remoto e la protezione dei circuiti domestici.

Parametri tecnici

I principali parametri tecnici dei contattori AC domestici includono tensione nominale, corrente nominale, frequenza nominale, capacità di collegamento e rottura e così via. La selezione di questi parametri deve essere determinata in base alla situazione effettiva del circuito domestico per garantire il normale funzionamento e l'uso sicuro del contattore.

Tensione nominale: si riferisce al livello di tensione quando il contattore funziona normalmente.

Corrente nominale: si riferisce alla corrente massima che il contattore può resistere a lungo a lungo sotto la tensione nominale.

Frequenza nominale: la frequenza dell'alimentazione quando il contattore funziona normalmente.

Capacità di collegamento e rottura: la corrente massima che il contattore può connettersi e rompere in modo affidabile nelle condizioni specificate.
