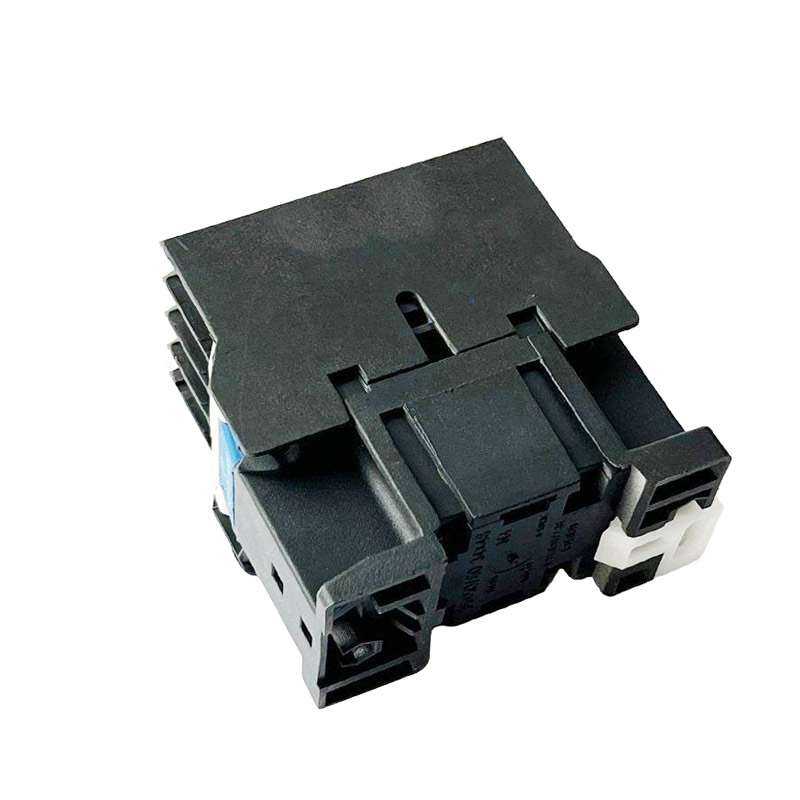

Contattore elettronico

Il contattore elettronico di alta qualità Sontuoec viene applicato principalmente nei circuiti la tensione nominale fino a 660 V, AC 50Hz o 60Hz, corrente nominale fino a 95A, per la produzione e la rottura, l'avvio e il controllo del motore CA. Combinato con il blocco di contatto ausiliario, il ritardo del timer e il dispositivo di interblocco della macchina ecc. Si trasforma in un antipasto elettromagnetico quando lavora insieme a un relè termico abbinato, che può proteggere il circuito di sovraccarico. Il contattore viene prodotto secondo IEC60947-4-1.

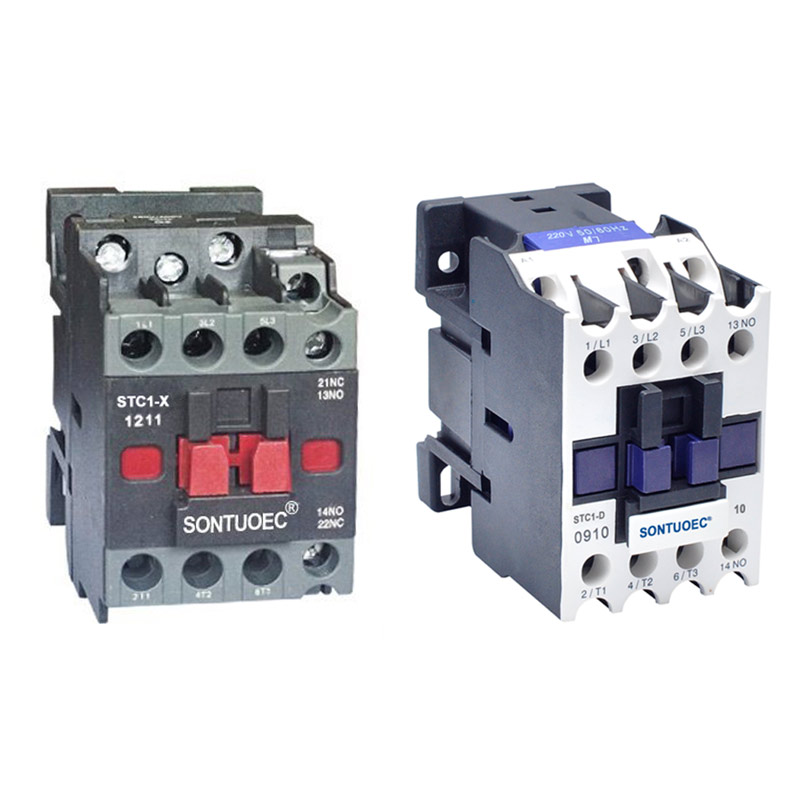

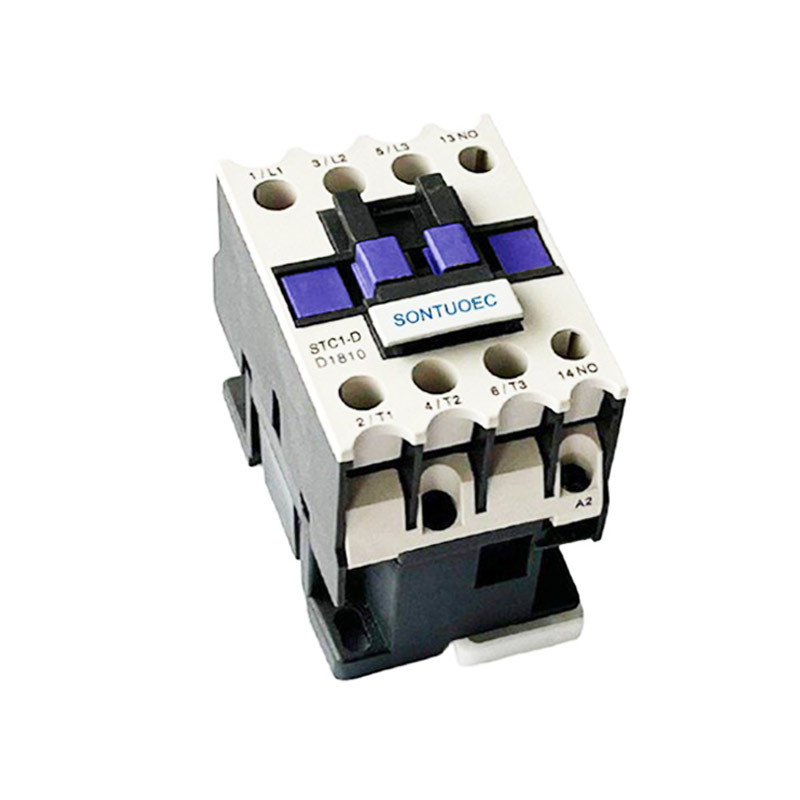

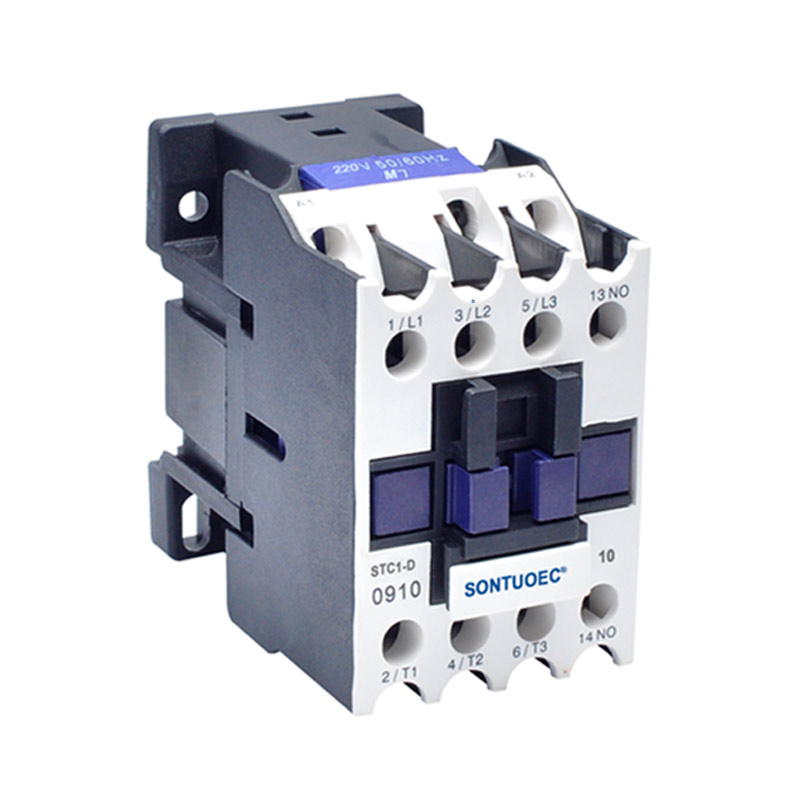

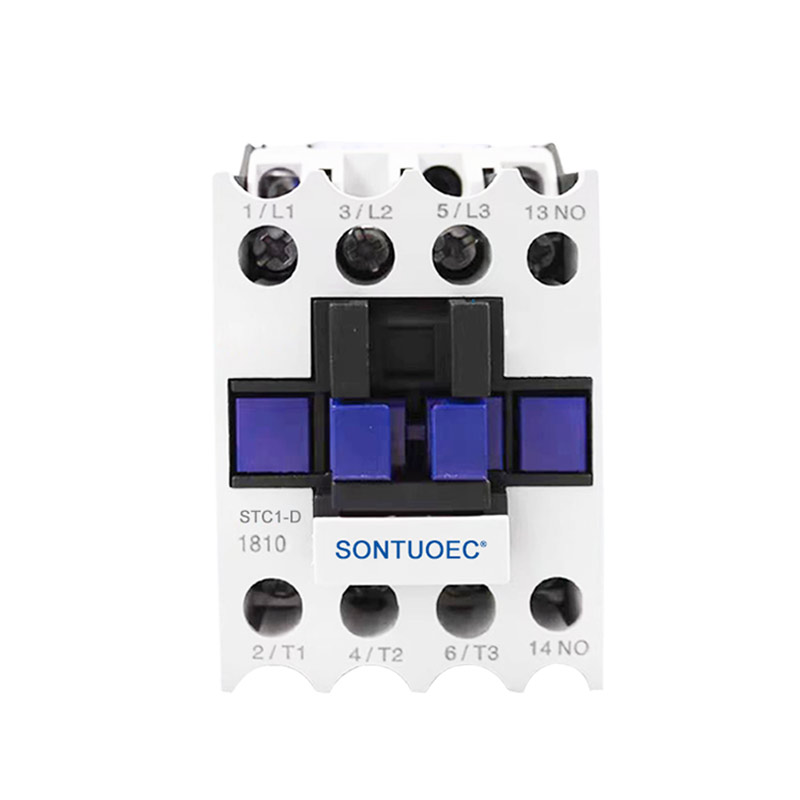

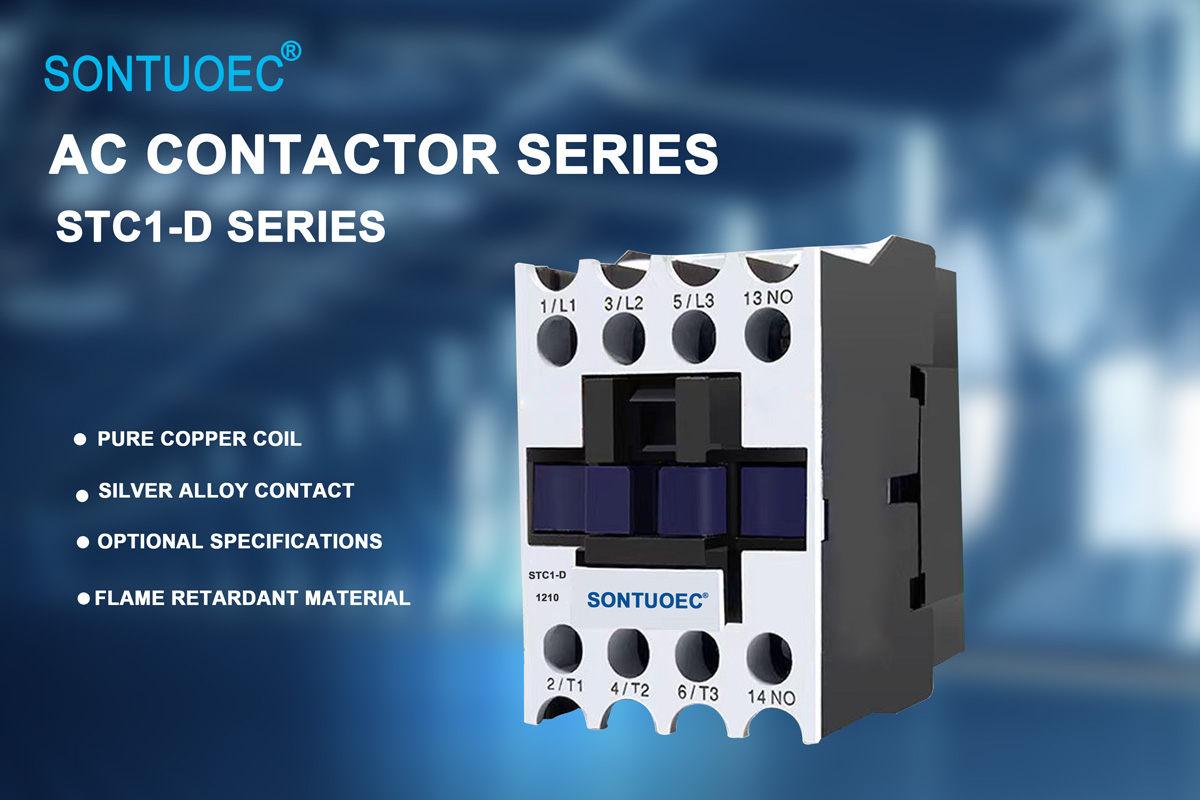

Modello:STC1-D

Invia richiesta

Descrizione del prodotto

Tipo		STC1-D09	STC1-D12	STC1-D18	STC1-D25	STC1-D32	STC1-D40	STC1-D50	STC1-D65	STC1-D80	STC1-D95
Corrente di lavoro classificata (a)	AC3	9	12	18	25	32	40	50	65	80	95
Corrente di lavoro classificata (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Valutazioni di potenza standard Motori in 3 fasi 50/60Hz nella categoria AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500v	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 V.	5.5	7.5	10	15	18.5	30	33	37	45	55
Corrente di calore nominale (a)		20	20	32	40	50	60	80	80	125	125
Vita elettrica	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
Vita elettrica	AC4 (X104)	20	20	20	20	20	15	15	15	10	10
Vita meccanica (X104)		1000	1000	1000	1000	800	800	800	800	600	600
Numero dei contatti	3p+no					3p+NC+NO

Caratteristiche del prodotto

Performance elevate: i contattori elettronici sono progettati per essere i contattori più piccoli, leggeri e a basso costo nel settore, con valutazioni attuali fino a 500a (a 85 ° C) e una capacità di interruzione di 2000 a (a 320 VDC).

Efficienza energetica: il risparmio di energia della bobina integrata funziona solo a 1,7 W di possesso di potenza (a 12 VDC) e può limitare la forza elettromotrice inversa (EMF) a 0 V.

Sicurezza: il prodotto è sigillato ermeticamente per la sicurezza intrinseca e può funzionare in ambienti esplosivi o duri senza ossidazione o contaminazione della bobina o dei contatti, compresi lunghi periodi di non operazione.

Versatilità: i contatti ausiliari opzionali sono forniti per un facile monitoraggio della posizione dei contatti di potenza. Dispone inoltre di connessioni a spirale/di alimentazione flessibili.

Scenari di applicazione

I contattori di Electronics sono utilizzati in un'ampia varietà di applicazioni, tra cui ma non limitate a:

Sistemi di batterie: particolarmente adatti per le applicazioni della comunità europea (EC) in cui è richiesta la marcatura CE.

Protezione e commutazione del circuito: come commutazione e backup dei relè (tipo III), nonché controllo di potenza di tensione CC, protezione del circuito e sicurezza nel design AIAG QS9000.

Altre applicazioni industriali: anche per automobili, aerospaziali, reti di comunicazione, elettronica di consumo, medicina e energia.
