Interruttore elettrico

Un interruttore elettrico è un dispositivo di commutazione in grado di trasportare e rompere la corrente in condizioni di circuito normale o anormale. La sua funzione principale è quella di proteggere il circuito dai danni causati da sovraccarichi, cortocircuiti e altre condizioni anormali per garantire il funzionamento sicuro e stabile del sistema di alimentazione. Quando si verificano sovraccarico, corto circuito e altri guasti nel circuito, l'interruttore elettrico può interrompere rapidamente la corrente, impedire all'espansione del guasto e proteggere l'attrezzatura e la sicurezza personale.

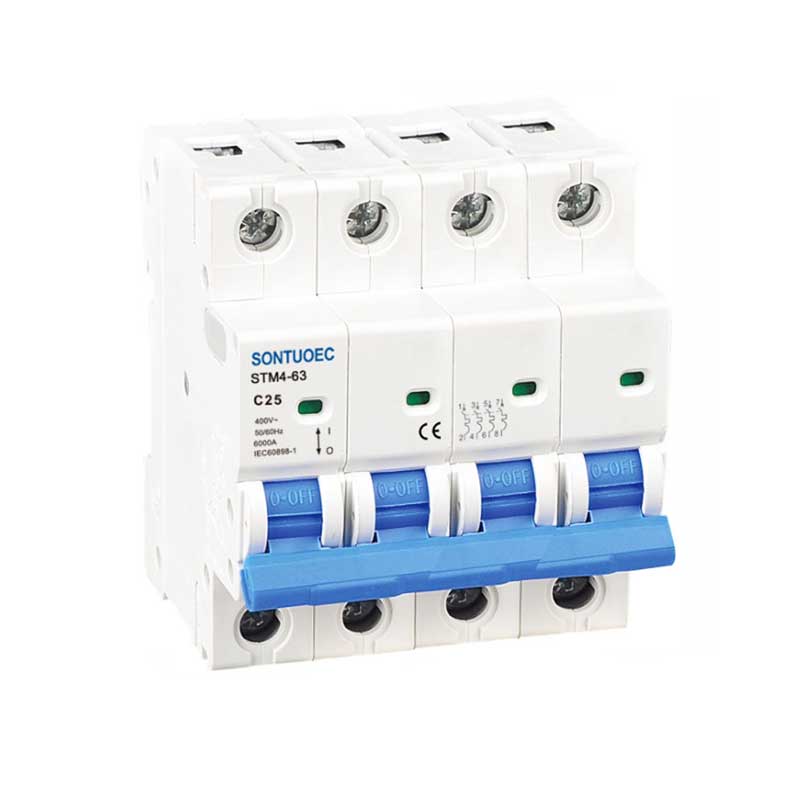

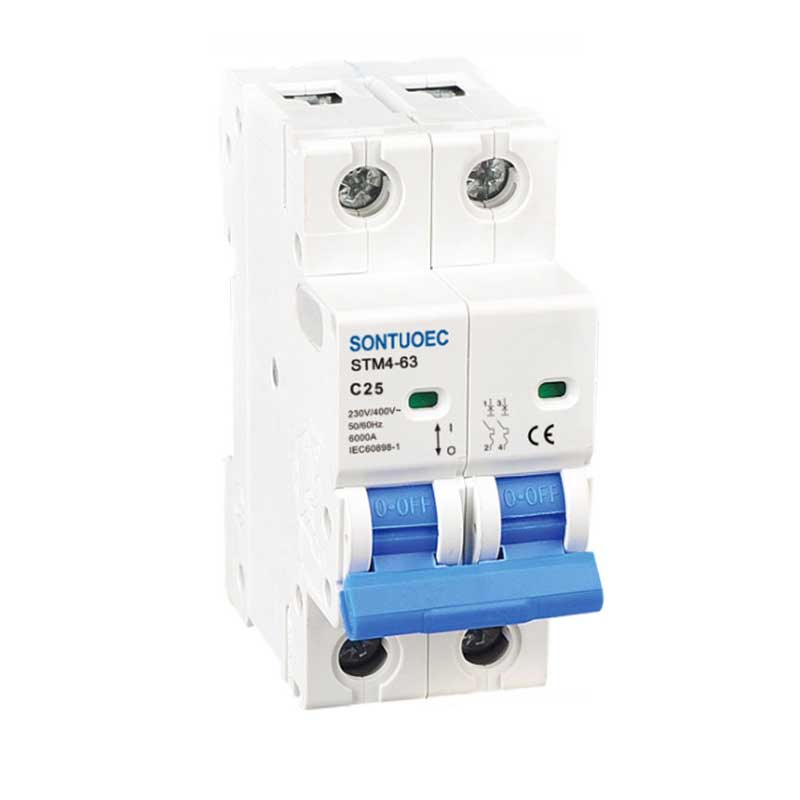

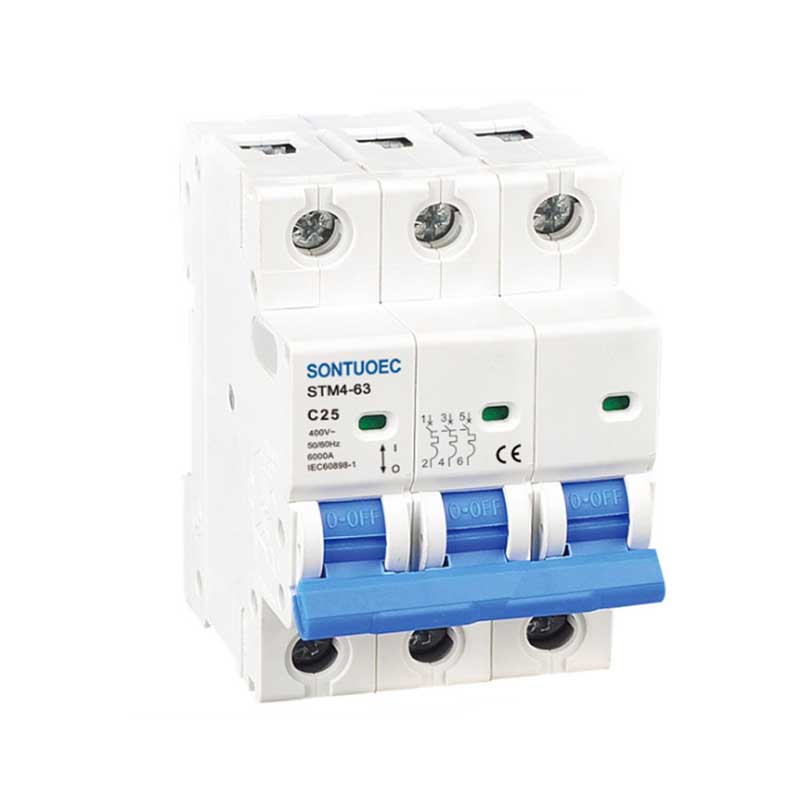

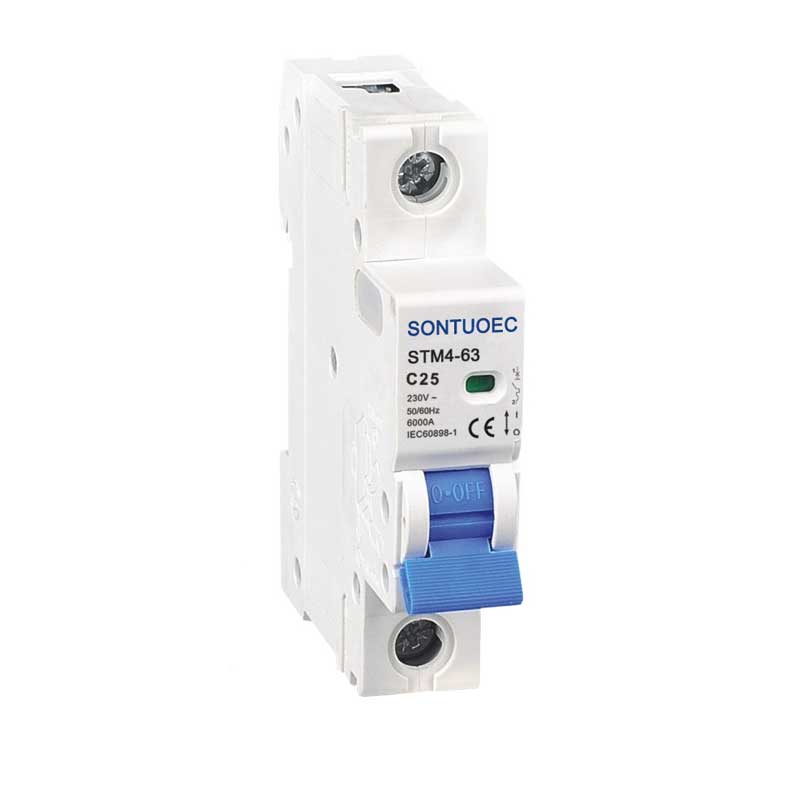

Modello:STM4-63

Invia richiesta

Descrizione del prodotto

Modello	STM4-63
STANDARD	IEC60898-1
Palo	1p, 2p, 3p, 4p
Capacità di rottura del corto circuito	3KA, 4,5KA, 6KA
Valutato Corrente (in)	1,2,4,610,16,20,25,32,40,50,63a
Valutato Tensione (UN)	AC230 (240)/400 (415) V.
Valutato Frequenza	50/60Hz
Curva di inciampare	B, c, d
Magnetico rilasci	B Curva: tra 3 pollici e 5 pollici
	Curve C: tra 5 pollici e 10 pollici
	D Curva: tra 10 pollici e 14 pollici
Elettromeccanico resistenza	Sopra 6000 cicli

Principio di funzionamento

Il principio di lavoro degli interruttori elettrici si basa sui principi dell'induzione elettromagnetica e della trasmissione meccanica. Quando la corrente nel circuito supera il valore nominale, l'elemento termico all'interno dell'interruttore del circuito si riscalderà e produrrà la deformazione del bimetale, oppure l'elettromagnete produrrà abbastanza aspirazione per rendere la legge sul meccanismo di disconnessione, tagliando così il circuito. Inoltre, l'interruttore ha anche un dispositivo di estinzione, che può effettivamente estinguere l'arco generato quando si rompe la corrente e impedire all'arco di danneggiare l'attrezzatura e il personale.

Componenti principali

L'interruttore elettrico è generalmente costituito dal sistema di contatto, dal sistema di estinzione, dal meccanismo operativo, dall'attaccante, dal guscio e così via. Il sistema di contatto viene utilizzato per collegare e scollegare l'interruttore; Il sistema di estinzione dell'arco viene utilizzato per estinguere l'arco generato quando si rompe la corrente; Il meccanismo operativo viene utilizzato per realizzare il funzionamento manuale o automatico dell'interruttore; Il tripper è la parte che innesca l'azione dell'interruttore in base alla situazione di guasto nel circuito; Il guscio viene utilizzato per proteggere la struttura interna dell'interruttore e prevenire interferenze esterne.
