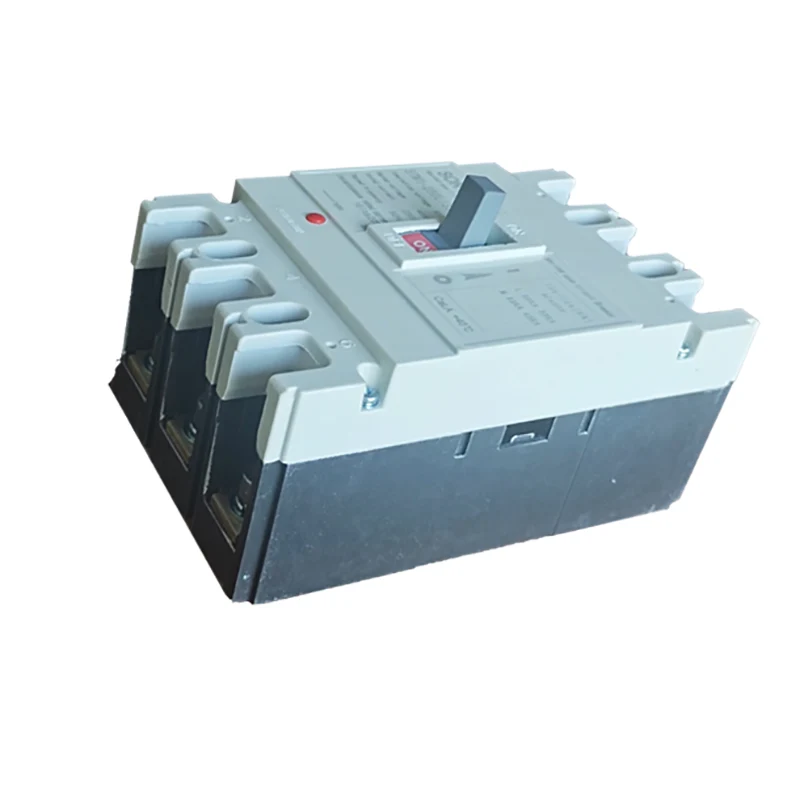

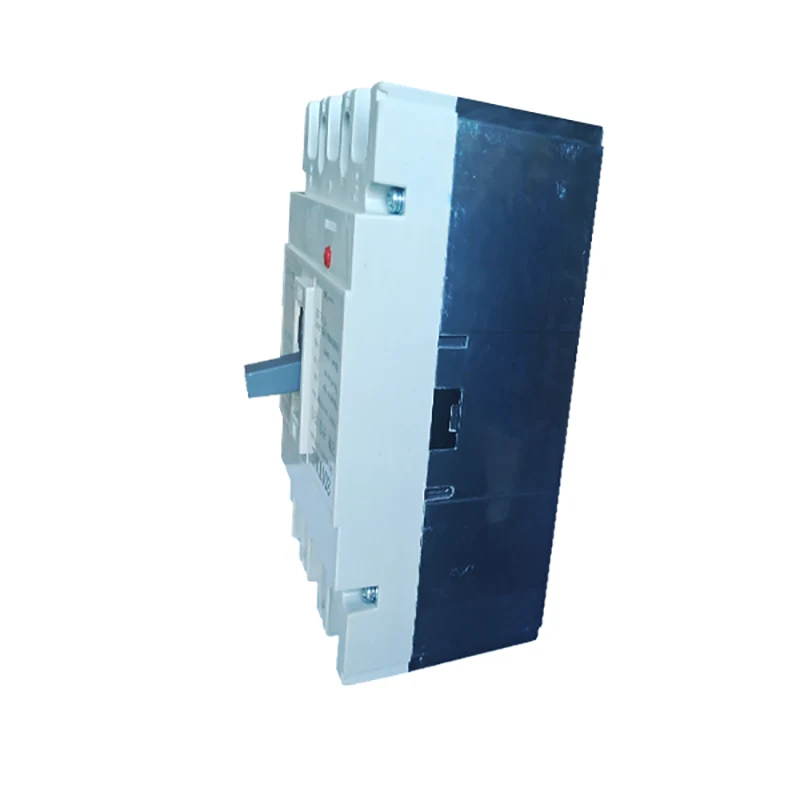

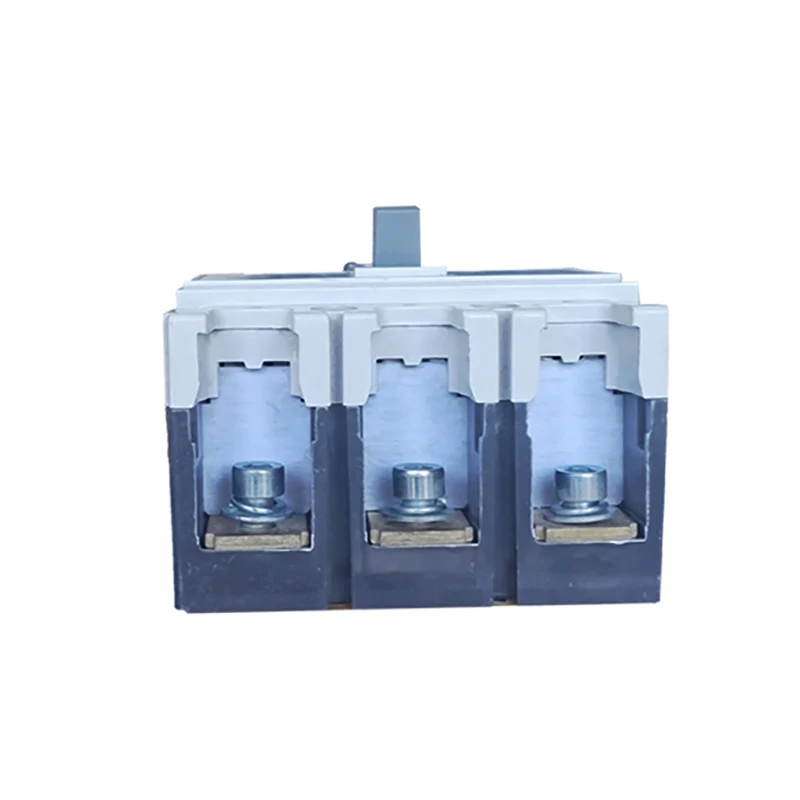

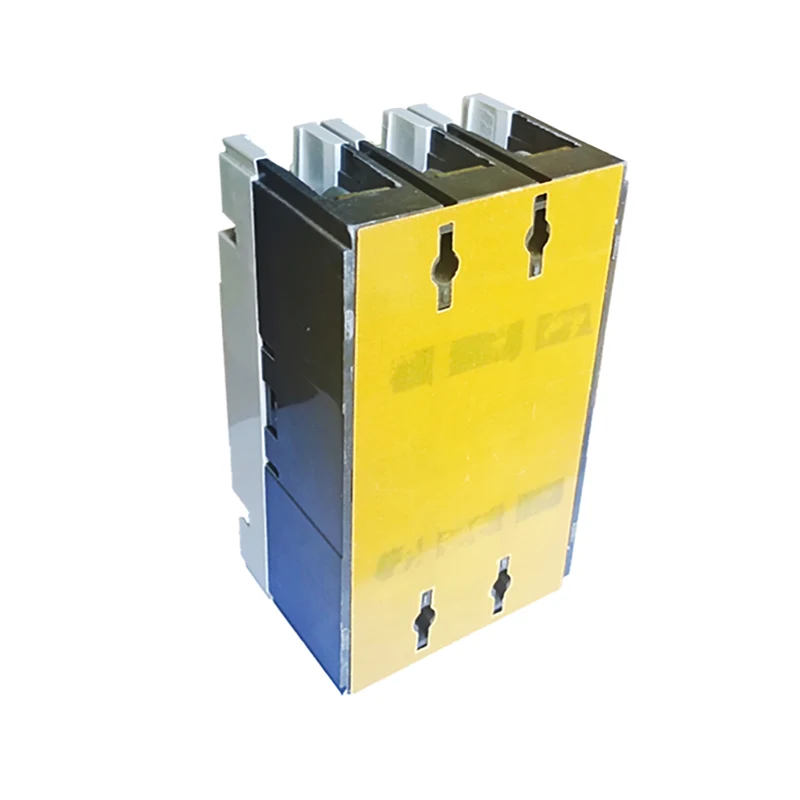

Interruttore di custodia stampata elettrica

L'interruttore della custodia modellata elettrica è una sorta di apparecchiatura elettrica con funzioni di protezione come sovraccarico, corto circuito e sotto tensione. Il suo principio di lavoro è che in condizioni operative normali, l'interruttore si trova in uno stato chiuso, quando il sovraccarico del circuito, il cortometraggio o la tensione e altri guasti, l'interruttore si disconnetterà automaticamente il circuito, in modo da proteggere il circuito e la sicurezza dell'apparecchiatura.

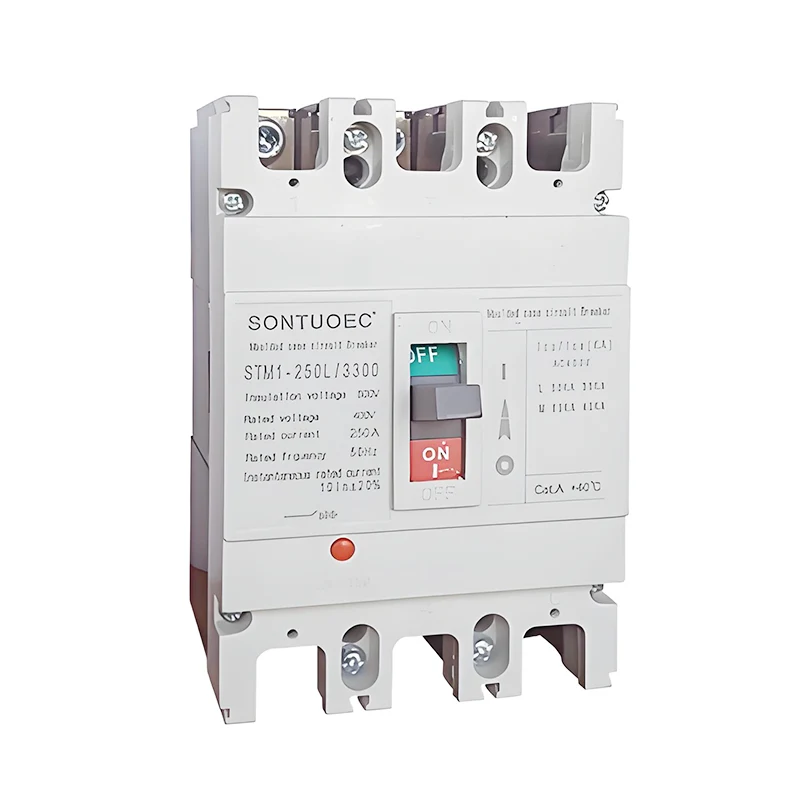

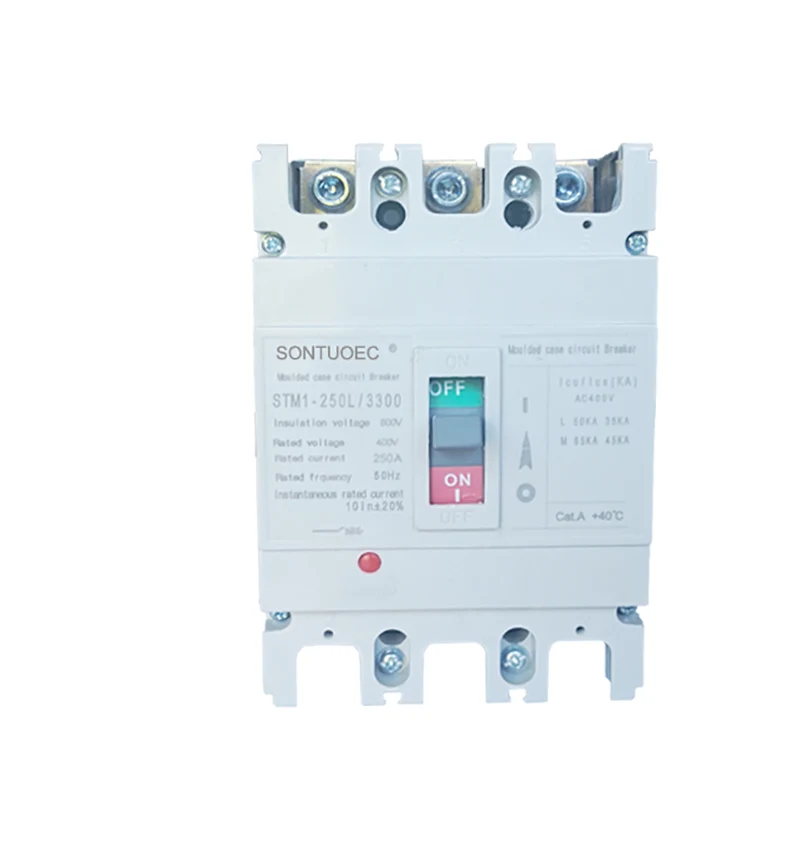

Modello:STM1-250L

Invia richiesta

Descrizione del prodotto

Modello		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Corert di cortirucus classificato		125			250			400			630			800			1250
Corert classificato HN (A)		16,20,25,32,40,50			100.125.140.160,			250.315.350.400			400.500.630			630.700.800			80.010.001.250
		63,80.100.125			180.200.225,25
Voto operativo classificato UE (V) DC								500.550,7			501.000
Votage ISUALIZZAZIONE UKV)		1000			1000			1500			1500			1500			1500
UIP (KV)
Test Votage One Miute (V)		3500			3500			3500			3500			3500			3500
Capacità di rottura (ka)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
a (1cs = 75%)	250 V.	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500v	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750v	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000 V.	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Mecharical He	Volte	7000			7000			4000			4000			2500			2000
Vita elettrica	Volte	2000			2000			1000			1000			800			600
Tempi di rottura (MS)		20			20			20			20			20			20
Posizione dell'installazione		Qualsiasi posto
Capacità del bolatore		SÌ
Standard		IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2
Temperatura (c)		25 ℃ -50 ℃
Degress di protezione		B20
Accessorio		Di/sd/mx
Distanza dell'arco (mm)		250

Modello NO.	STM1-250L/3300
Mezzo di estenzione arco	Aria
STANDARD:	IEC 60947-2
Struttura	MCCB
Tipo	Circuito della custodia Moulede Interruttore
Certificazione	Ce
Approvazioni	CE, ISO9001
Tempi di consegna	Entro 20 giorni
Specifiche	63A-630A
Origine	Wenzhou Zhejiang
Capacità produttiva	2000pieces/Week
Velocità	Tipo normale Interruttore di circuito
Installazione	Fisso
Numero dei poli	3p 4p
Funzione	Convenzionale Interruttore di circuito, Protezione da guasti a violazione di un interruttore, Protezione eccessiva
Prezzo	Fabbrica Prezzo
Tempo di garanzia	12 mesi
Pacchetto di trasporto	Interno Scatola/cartone
Marchio	SONTUOEC,WZSTEC,SONTUNE,IMDEC
Codice HS	8536200000

Struttura e caratteristiche

STRUTTURA: l'interruttore di cause modellate elettriche di solito è costituito dal sistema di contatto, dal sistema di estinzione per l'arco, dal meccanismo operativo, dall'attaccante e dal guscio e da altre parti.

Caratteristiche:

Ha un'elevata capacità di rottura e una buona stabilità termica dinamica.

Il guscio è realizzato in materiale isolante resistente all'arco, resistente all'arco, con elevate prestazioni di sicurezza.

Il meccanismo operativo è flessibile e affidabile, il che è conveniente per gli utenti di funzionare manualmente o elettricamente.

Il disconnettore ha una varietà di funzioni di protezione e può svolgere azioni corrispondenti in base a diversi guasti del circuito.

Funzione e utilizzo

Funzione: l'interruttore della custodia stampata elettrica ha varie funzioni di protezione come protezione da sovraccarico, protezione del cortocircuito, protezione della tensione e protezione delle perdite. Tra questi, la protezione da sovraccarico significa che quando il circuito è sovraccarico, l'interruttore può scollegare automaticamente il circuito per impedire che l'apparecchiatura venga danneggiata a causa del surriscaldamento; La protezione del corto circuito significa che quando si verifica un corto circuito nel circuito, l'interruttore può interrompere rapidamente la corrente di guasto per evitare incendi e altri incidenti di sicurezza; Protezione di sottotensione significa che quando la tensione di alimentazione è inferiore al valore nominale, l'interruttore può scollegare automaticamente il circuito per proteggere l'apparecchiatura da danneggiare; E la protezione delle perdite significa che quando si verifica una perdita nel circuito, l'interruttore può interrompere tempestivamente l'alimentazione per proteggere la sicurezza personale. Protezione da perdite significa che l'interruttore può interrompere l'alimentazione in tempo in cui si verifica perdite nel circuito per proteggere la sicurezza personale.

Usi: gli interruttori della custodia stampati elettrici sono ampiamente utilizzati nei sistemi elettrici nei campi residenziali, commerciali, industriali e di trasporto. Nel campo residenziale, viene utilizzato per proteggere la sicurezza dei circuiti domestici e delle apparecchiature elettriche; Nel campo commerciale, viene utilizzato per proteggere i sistemi elettrici di grandi edifici e locali commerciali; Nel campo industriale, viene utilizzato per controllare e proteggere il funzionamento sicuro delle attrezzature e delle macchine di fabbrica; Nel campo del trasporto, viene utilizzato per proteggere il funzionamento stabile di semafori, segnali ferroviari e altre attrezzature.
