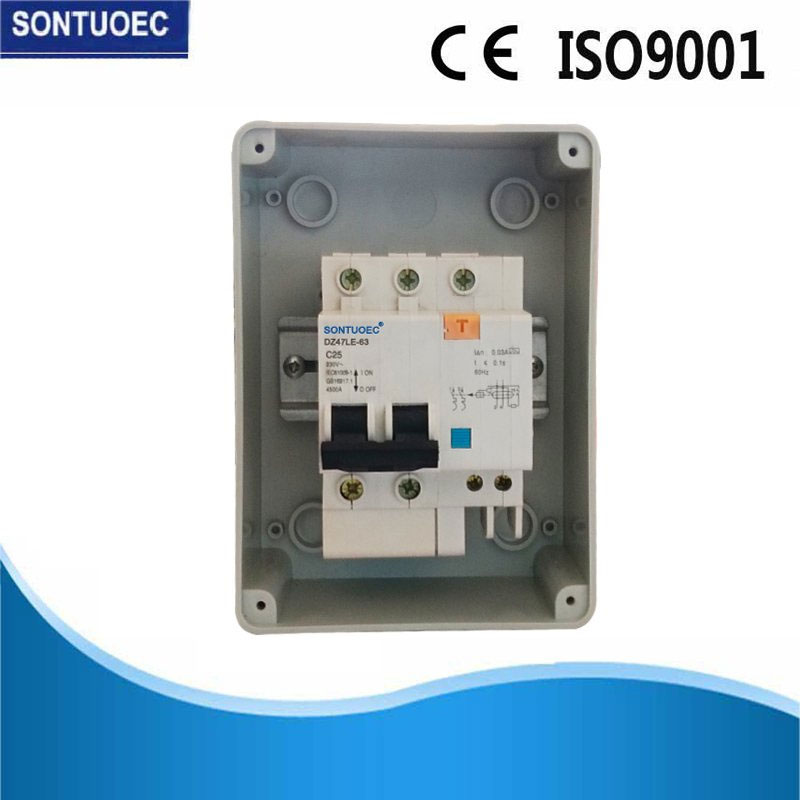

Interruttore automatico RCBO con dimensioni di aspetto unificato serie Dz47le-63

1.RCBO viene utilizzato principalmente in CA 50 Hz (60 Hz), tensione nominale 230/400 V, corrente nominale da 6 A a 63 A, sistema di distribuzione terminale a bassa tensione. RCBO è uguale alla funzione MCB+RCD; Viene utilizzato per la protezione da scosse elettriche e protezione dai contatti indiretti umani, protezione delle apparecchiature elettriche quando il corpo umano tocca l'elettricità o la corrente di dispersione della rete elettrica supera il valore stabilito e protezione da sovraccarico e cortocircuito; Può anche essere un operatore non di frequenza nel circuito, ampiamente utilizzato nei quartieri residenziali e commerciali. È conforme allo standard IEC61009-1. 2.MCB viene utilizzato in CA 50/60 Hz, tensione nominale di 230 V 3, 4 poli 400 V, corrente nominale fino a 63 A per protezione da sovraccarico e cortocircuito, nonché per commutazioni non frequenti in condizioni normali. È ampiamente utilizzato per l'industria, il commercio e la casa. Questo prodotto è conforme allo standard IEC60898. 3.RCCB è conforme agli standard IEC61008. Può interrompere immediatamente il circuito di guasto in caso di rischio di scossa o dispersione a terra della dorsale. Pertanto è adatto per evitare il rischio di scossa e incendio causato da dispersione a terra. Può essere utilizzato in circuiti fino a 240 V monofase, 415 V trifase, 50 o 60 Hz.

Modello:DZ47LE-63

Invia richiesta

Descrizione del prodotto

Specifiche:

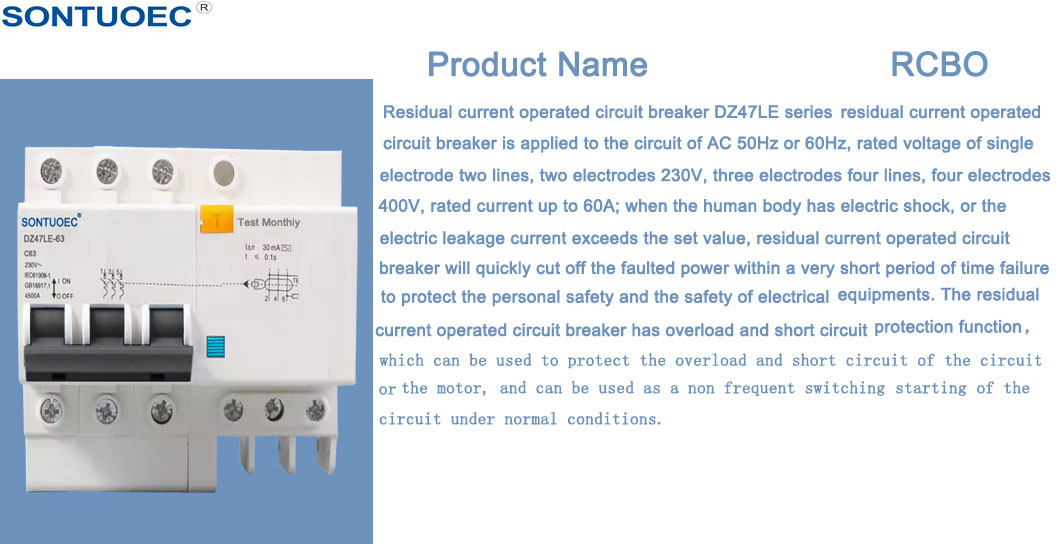

RCBO

	Standard	Unità	CEI/EN 61009-1
Elettrico	Modalità		Tipo elettronico
caratteristiche	Tipo (forma d'onda della dispersione verso terra rilevata)		A, AC
	Caratteristica di rilascio termomagnetico		B, C, D
	Corrente nominale ln	A	6,10,16,20,25,32,40,63
	Poli	P	1P+N, 3P+N
	Tensione nominale Ue	V	230.400 CA
	Sensibilità nominale I△n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Potere di chiusura e interruzione residuo nominale l△m	A	500
	Capacità nominale di cortocircuito Icn	A	6000
	Pausa sotto I△n	S	≤0,1
	Frequenza nominale	Hz	50/60
	Tensione nominale di resistenza all'impulso (1,2/50) Uimp	V	4000
	Tensione di prova dielettrica a ind.Freq per 1 min	kV	2
	Tensione di isolamento Ui	V	250
	Grado di inquinamento		2
Caratteristiche meccaniche	Vita elettrica		4000
	Vita meccanica		10000
	Indicatore della corrente di guasto		SÌ
	Grado di protezione		IP20
	Temperatura ambiente	ºC	-5~+40(Applicazione speciale fare riferimento a
	(con media giornaliera ≤35ºC)	ºC	correzione della compensazione della temperatura)
	Temperatura di conservazione	ºC	-25~+70
Installazione	Tipo di connessione terminale		Cavo/sbarra di tipo pin/sbarra di tipo U
	Dimensioni del terminale superiore/inferiore per cavo	mm2	25
	Dimensioni del terminale superiore/inferiore per cavo	AWG	5月18日
	Dimensioni terminale superiore/inferiore per barra collettrice	mm2	25
		AWG	3月18日

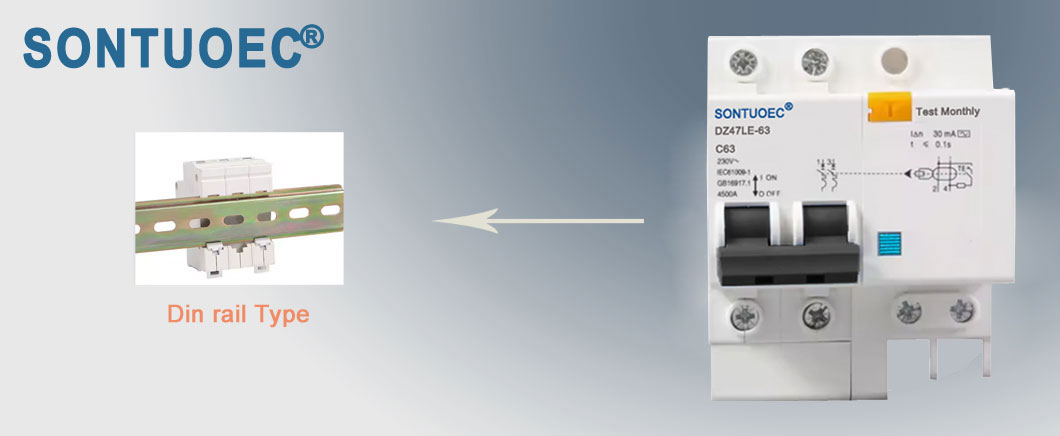

	Montaggio		Su guida DIN EN 60715(35mm) tramite dispositivo di aggancio rapido
	Connessione		Dall'alto

Panoramica del prodotto:

1. Fornire protezione contro guasto a terra/corrente di dispersione e funzione di isolamento

2. Elevata capacità di resistenza alla corrente di cortocircuito3. Applicabile al collegamento con barra collettrice di tipo terminale e perno/forcella

5. Scollegare automaticamente il circuito quando si verifica una corrente di guasto/dispersione verso terra che supera la sensibilità nominale

6. Indipendente dall'alimentazione e dalla tensione di linea e privo di interferenze esterne e fluttuazioni di tensione.

MCB

Modello	MCB
Standard	IEC60898-1
Polo	1P,2P,3P,4P
Curva di intervento	B, C, D
Capacità nominale di cortocircuito (Icn)	3KA,4.5KA,6KA,10KA
Corrente nominale (dentro)	1,2,4,6,10,16,20,25,32,40,50,63A
Tensione nominale (Un)	CA230(240)/400(415)V
Rilasci magnetici	Curva B: tra 3 e 5 In
	Curva B: tra 3 e 5 In
	C curva: tra 5 e 10 pollici
	C curva: tra 5 e 10 pollici
	D curva: tra 10 e 14 pollici
	D curva: tra 10 e 14 pollici
Resistenza elettromeccanica	oltre 6000 cicliC

RCD


	Standard	Unità	CEI/EN 61008-1
Elettrico	Tipo (forma d'onda della dispersione verso terra rilevata)		AC,A
Caratteristica	Corrente nominale In	A	16,25,32,40,63
	Poli	P	2,4
	Tensione nominale Ue	V	230/400
	Sensibilità nominale I n	A	0.01,0.03,0.1,0.3
	Tensione di isolamento Ui	V	500
	Produzione residua nominale e	A	630
	potere di interruzione I m
	Corrente di cortocircuito I c	A	4500/6000
	Fusibile SCPD	A	6000
	Pausa sotto I n	s	<0,1
	Frequenza nominale	Hz	50/60
	Grado di inquinamento		2
Meccanico	Vita elettrica	t	4000
caratteristiche	Vita meccanica	t	20000
	Indicatore della corrente di guasto		SÌ
	Grado di protezione		IP20
	Temperatura ambiente	C	Da -25°C fino a 40°C
	(con media giornaliera 35 )
	Temperatura di conservazione	C	Da -25°C fino a 70°C
