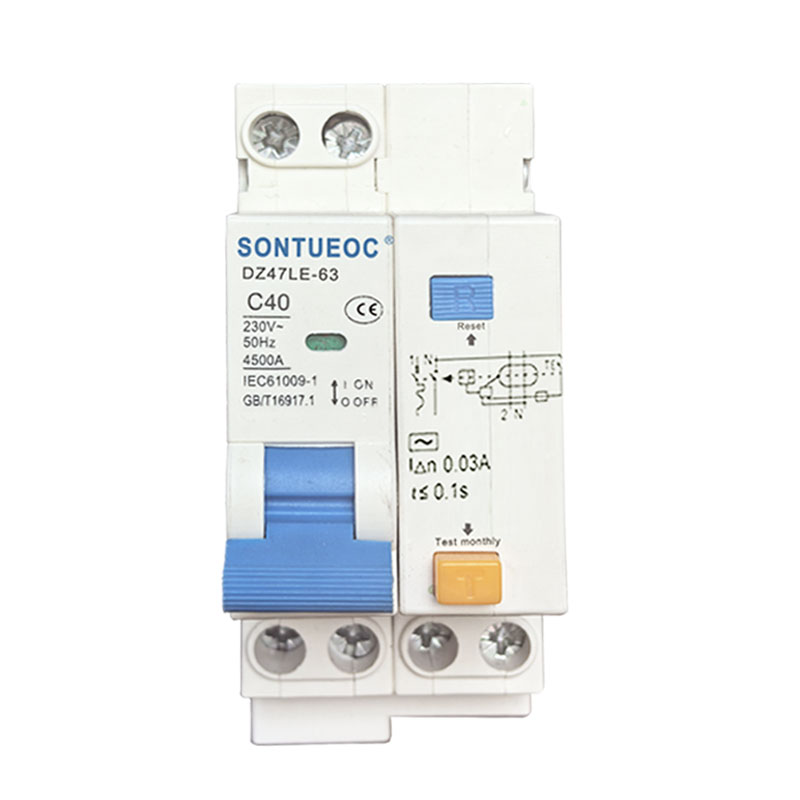

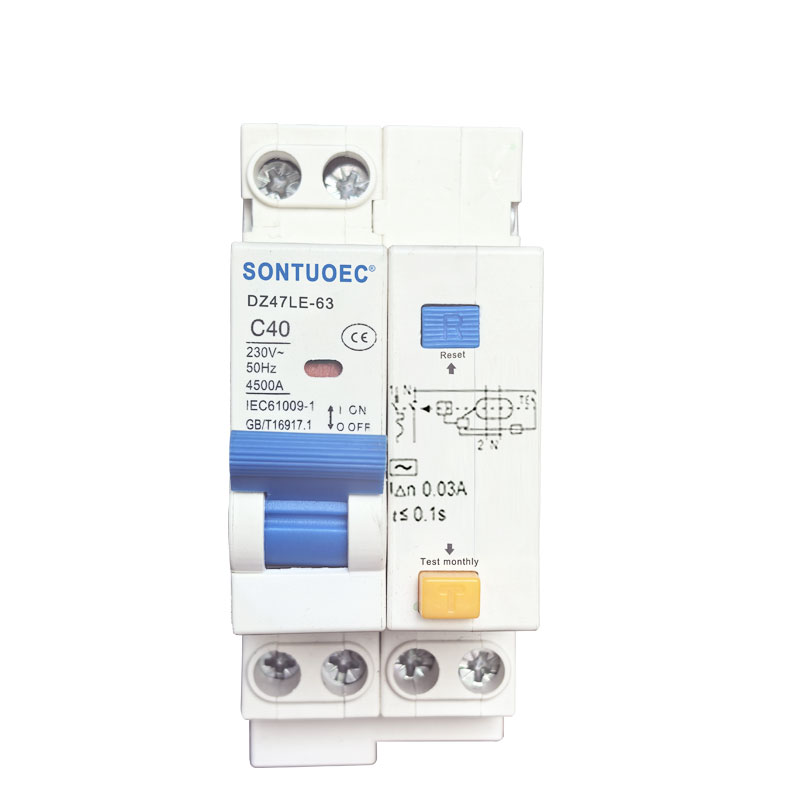

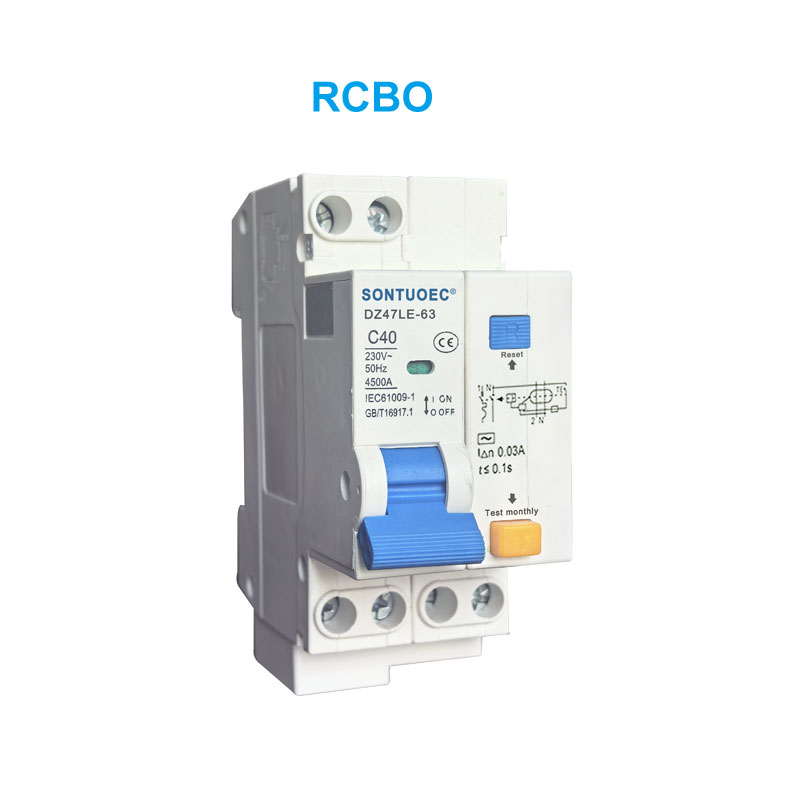

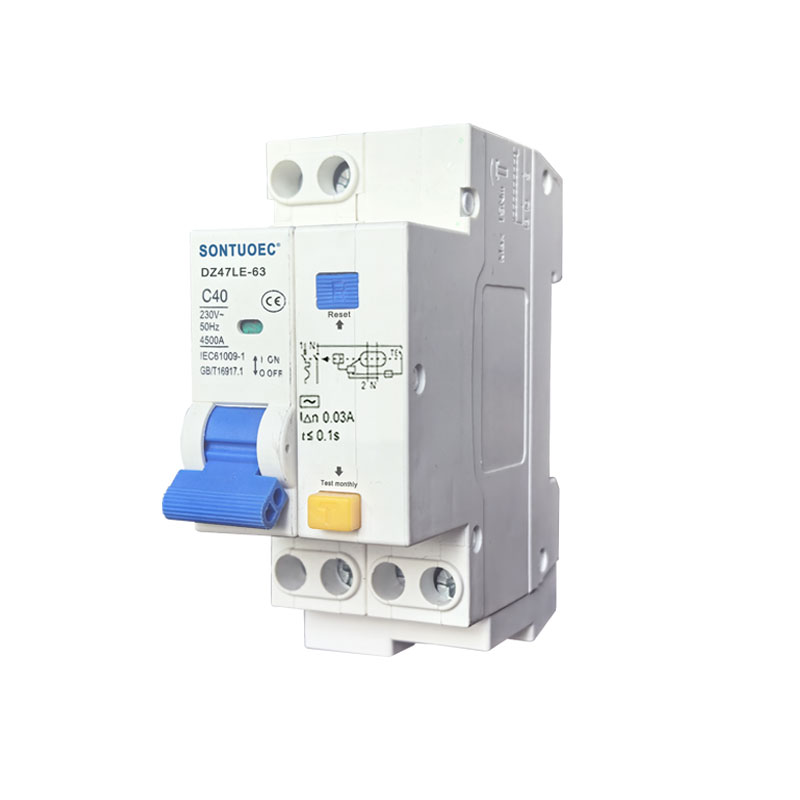

Interruttore automatico per corrente di dispersione serie Dz47le-63 RCBO

SONTUOEC è uno dei fornitori/produttori cinesi specializzati nella produzione di vari piccoli elettrodomestici.DZ47LE applicabile a una linea di tensione nominale CA 50/60 Hz 230 V per due fili unipolari, 2 poli o 400 V per 3 poli, 3 poli e 4 fili. 4 poli e corrente nominale fino a 63 A. Può proteggere la linea e il motore da sovraccarico e cortocircuito. Può anche essere utilizzato per conversioni di linea poco frequenti e avviamenti poco frequenti del motore. È conforme agli standard IEC61009.1.

Modello:DZ47LE-63

Invia richiesta

Descrizione del prodotto

Parametri tecnici:

Tensione nominale (V)	Corrente nominale del caso Inm(A)	Poli	Neutro	Corrente nominaleIn(A)	Capacità di interruzione nominale di cortocircuito Icu(KA)		Corrente di interruzione di dispersione di corrente nominale	Corrente nominale senza corrente di interruzione (mA)
Tensione nominale (V)	Corrente nominale del caso Inm(A)	Poli	Linel	Corrente nominaleIn(A)	Capacità di rottura Icu(KA)	COS	(mA))	Corrente nominale senza corrente di interruzione (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100.300	50.150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

Interruttore automatico a corrente residua DZ47LE con protezione da sovracorrente (elettronico):

1. Applicazione

Personale e protezione antincendio

Protezione di cavi e linee contro sovraccarichi e cortocircuiti

2. Regole generali per la scelta di RCBO:

a.Corrente operativa residua nominale

In ≤ 30 mA: protezione aggiuntiva in caso di contatto diretto In ≤ 300 mA: protezione preventiva antincendio in caso di correnti di guasto verso terra

b.Classe di intervento

Classe AC - L'intervento è assicurato per correnti alternate sinusoidali, sia che siano applicate rapidamente sia che aumentino lentamente.

c.Curva di intervento

Protezione e controllo dei circuiti contro sovraccarichi e cortocircuiti curva C (5-10 In); protezione per carichi resistivi e induttivi con bassa corrente di spunto.

Curva D (10-14 In) protezione e controllo dei circuiti contro sovraccarichi e cortocircuiti; protezione per circuiti che alimentano carichi con elevata corrente di spunto alla chiusura del circuito (trasformatori BT/BT, lampade di emergenza).
