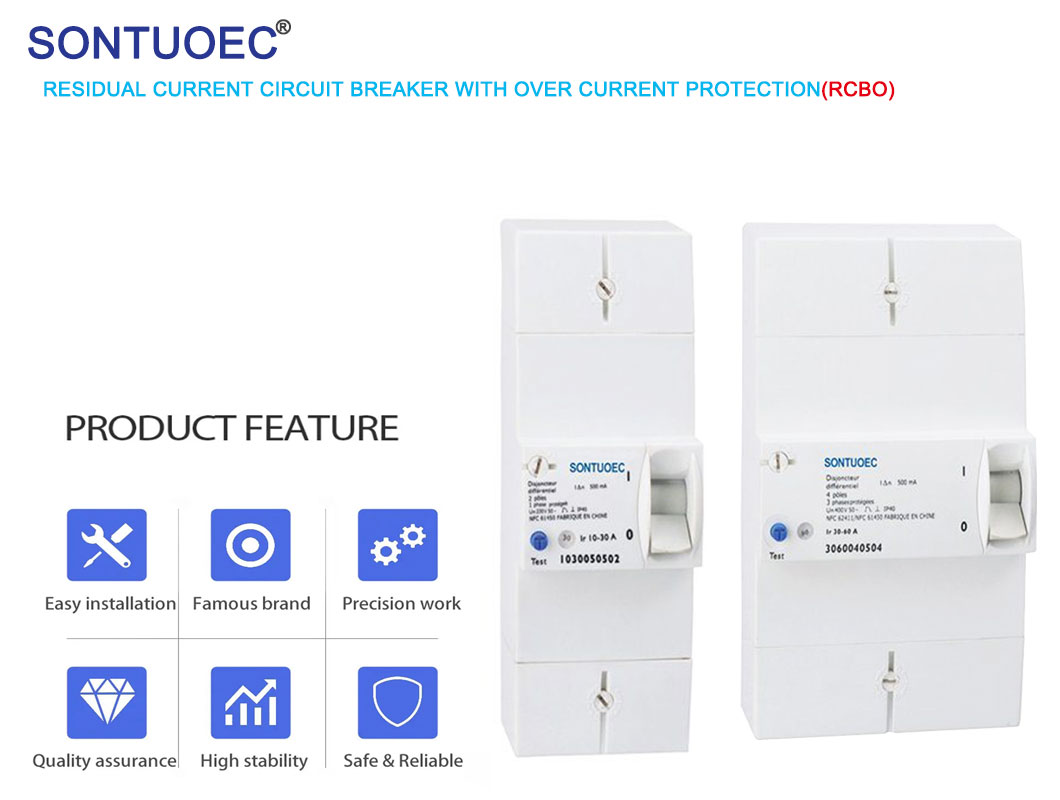

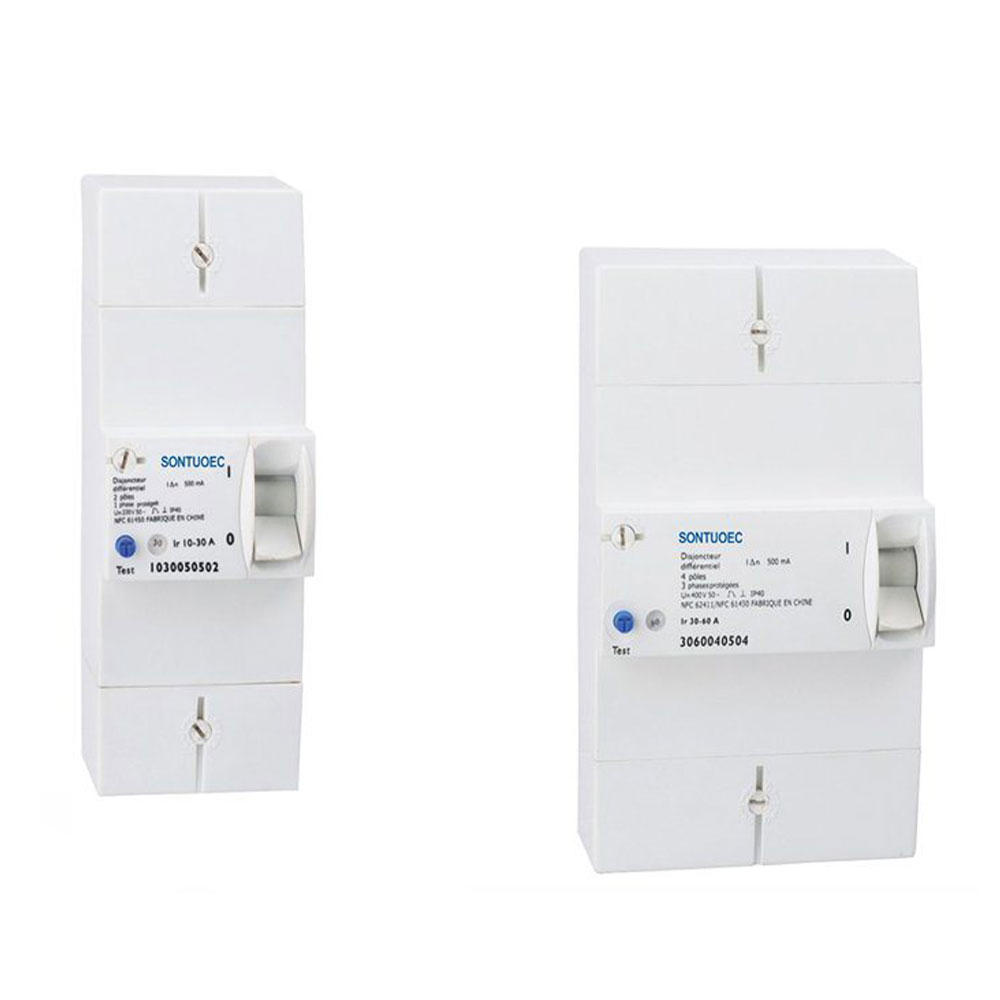

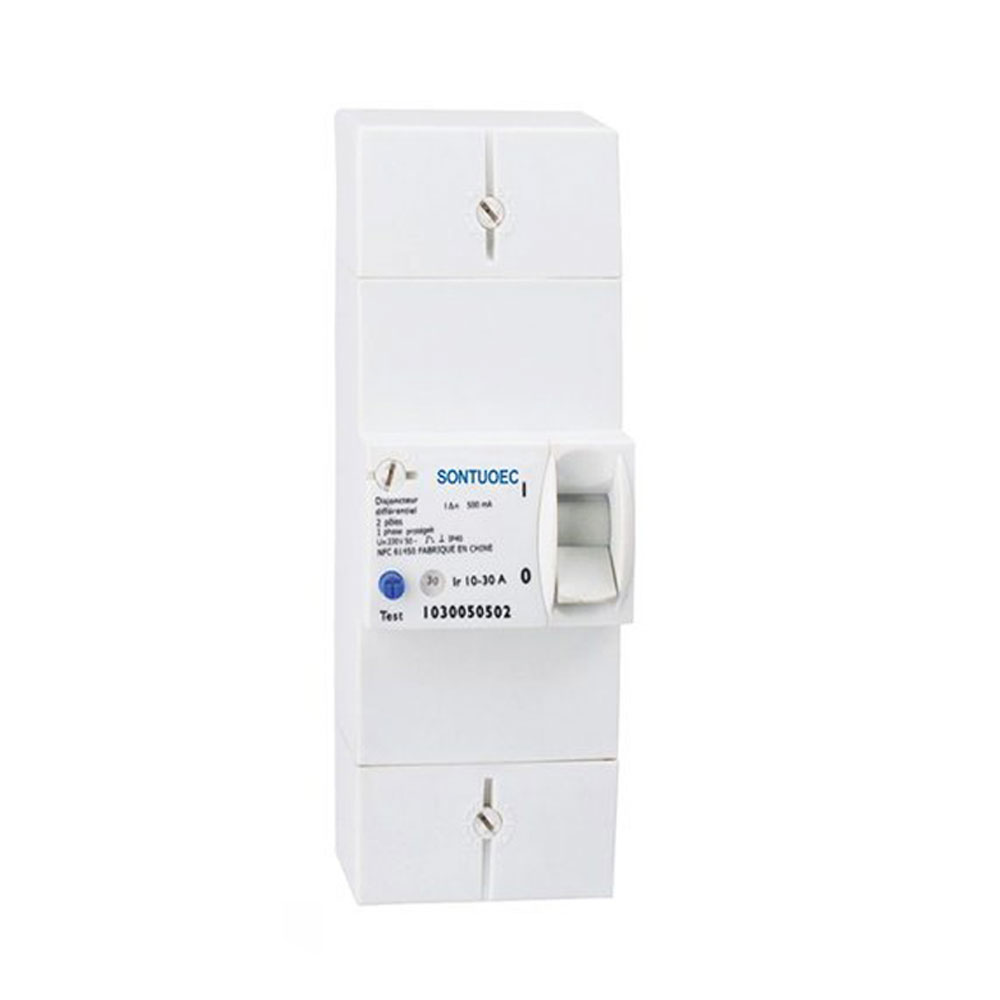

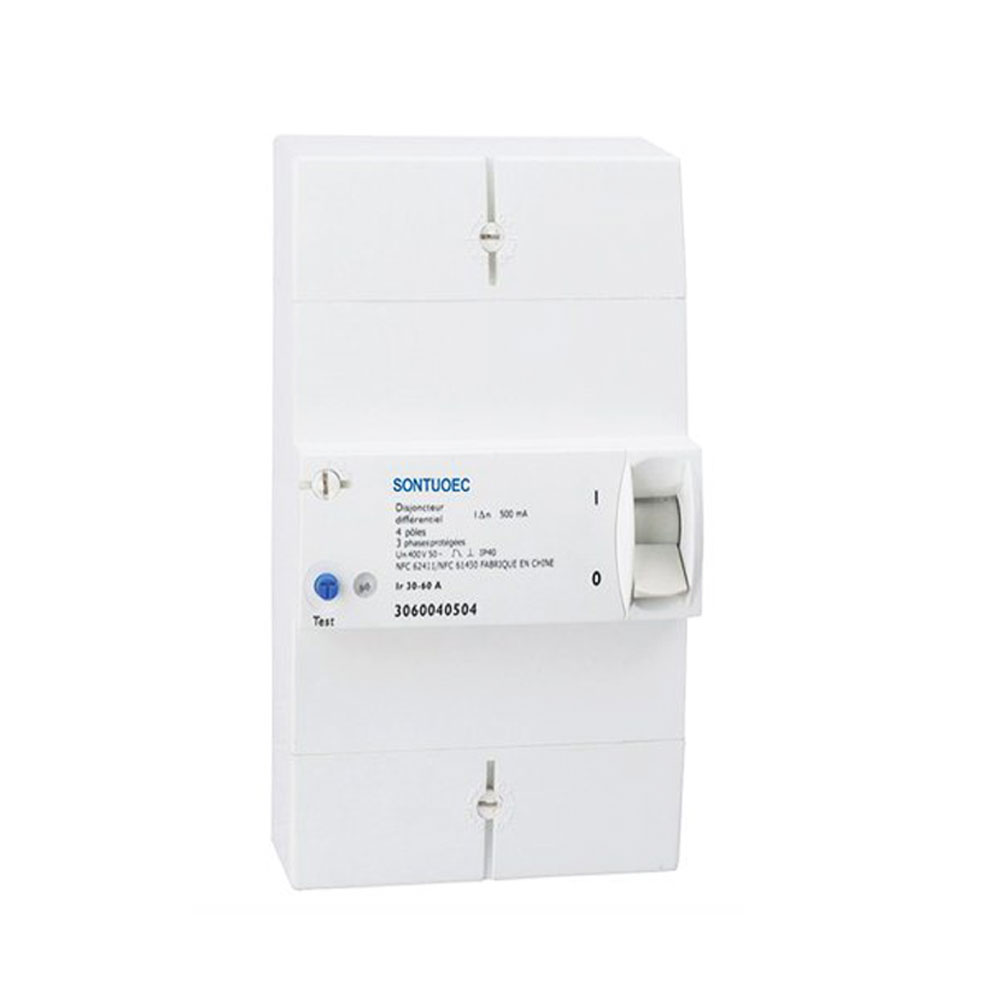

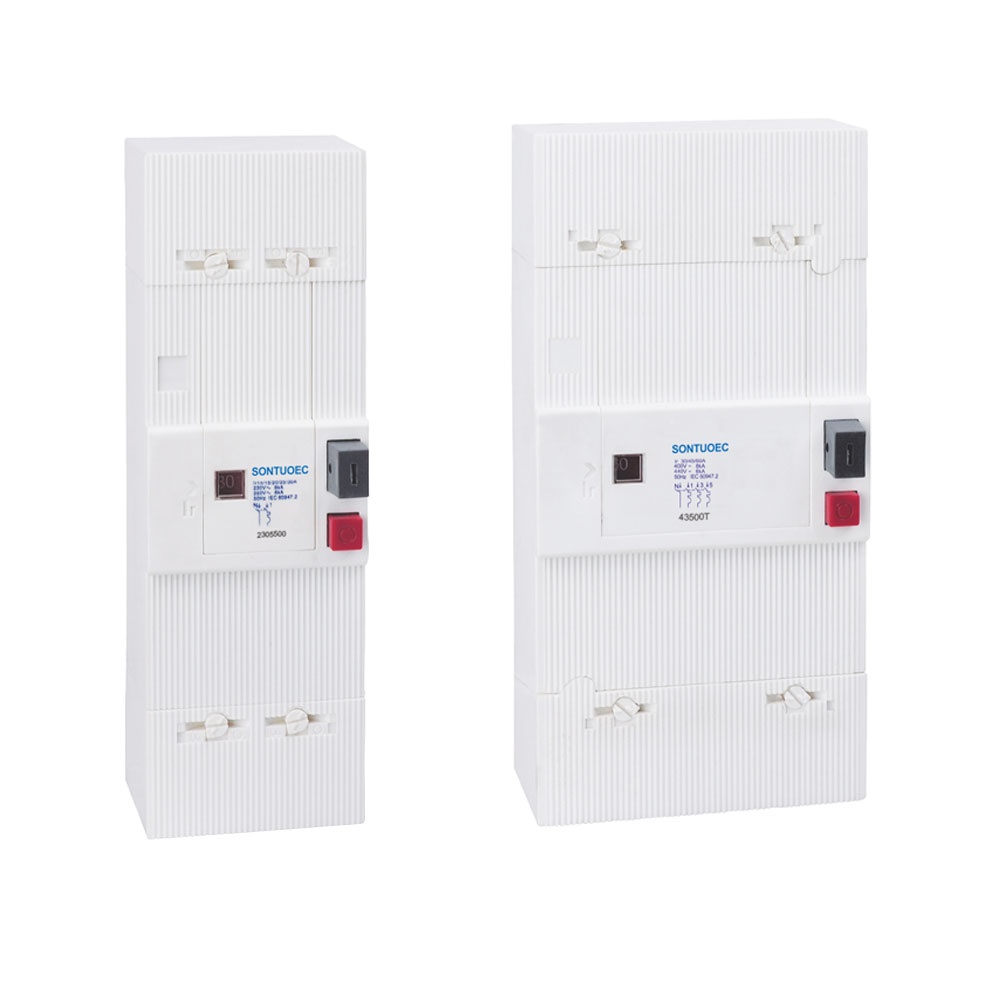

Interruttore a circuito

L'interruttore Disjunttor è una sorta di dispositivo di commutazione utilizzato per proteggere il circuito, quando si verifica un sovraccarico, un corto circuito e altri guasti nel circuito, può interrompere rapidamente il circuito per evitare che il guasto si espanda e danneggiasse l'apparecchiatura nel circuito. Grazie alle sue dimensioni ridotte, leggero, facile installazione e altre caratteristiche, l'interruttore in miniatura è ampiamente utilizzato nei campi residenziali, commerciali e industriali come elemento di protezione per gli elettrodomestici.

Modello:STO

Invia richiesta

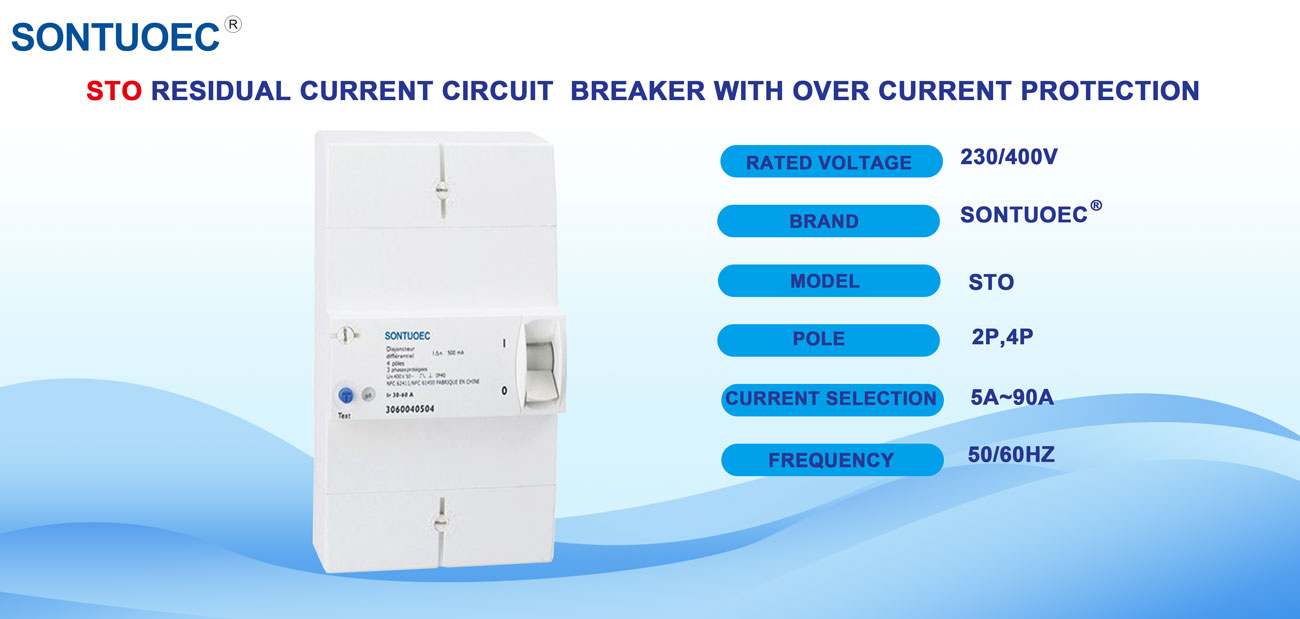

Descrizione del prodotto

Modello	Sto
Standard	IEC61009-1, IEC 60947-2
Sensibilità nominale l △ n	300.500 (MA)
Palo	2p, 4p
Capacità di corto circuito classificato (ICN)	3ka, 6ka, 8ka
Corrente classificata (in)	5 ~ 15a, 15 ~ 30a, 30 ~ 60a, 60 ~ 90a (corrente regolabile)
Tensione nominale (UN)	230/400V
Resistenza elettromeccanica	Oltre 6000 cicli

Struttura e principio di lavoro

 Struttura: l'interruttore in miniatura di solito è costituito da un sistema di contatto, dispositivo di estinzione, meccanismo operativo, disconnessione di dispositivi e shell e altre parti. Tra questi, il sistema di contatto viene utilizzato per collegare e scollegare il circuito; Il dispositivo di estinzione dell'arco viene utilizzato per estinguere l'arco durante la scollezione del circuito, impedendo all'arco di danneggiare l'attrezzatura e il personale; Il meccanismo operativo viene utilizzato per far funzionare l'interruttore a circuito manualmente o automaticamente; Il dispositivo di rilascio viene utilizzato per tagliare automaticamente il circuito quando il circuito è difettoso.

 Principio di lavoro: il principio di lavoro dell'interruttore in miniatura si basa sugli effetti termici ed elettromagnetici della corrente. Quando la corrente nel circuito supera il valore nominale, il bimetale verrà piegato e deviato dal calore, rilasciando il fermo meccanico e aprendo così i contatti dell'interruttore. Allo stesso tempo, l'elettromagnete genererà anche aspirazione a causa dell'eccessiva corrente, facendo funzionare e tagliare l'attaccante e tagliare il circuito.

Vantaggi e applicazioni

Vantaggi: l'interruttore in miniatura presenta i vantaggi di dimensioni ridotte, peso leggero, installazione facile, durata di lunga durata e alta affidabilità. Allo stesso tempo, ha anche una varietà di funzioni di protezione come protezione da sovraccarico, protezione del corto circuito, protezione delle perdite, ecc., Che possono garantire il funzionamento sicuro del circuito.

Applicazioni: gli interruttori in miniatura sono ampiamente utilizzati nei campi residenziali, commerciali e industriali. Nell'area residenziale, di solito viene utilizzato come elemento di protezione nella scatola di distribuzione per proteggere la sicurezza dei circuiti domestici; Nelle aree commerciali e industriali, viene utilizzato come elemento di protezione per le apparecchiature elettriche per prevenire incidenti come danni alle attrezzature e incendio causati da un guasto al circuito.
