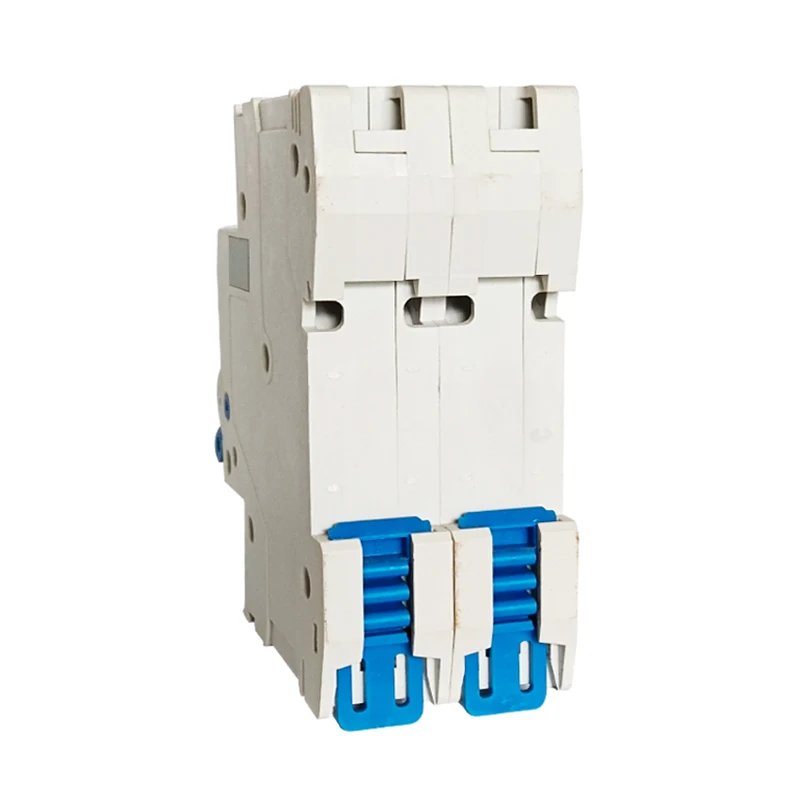

Interruttore in miniatura DC MCB

L'interruttore in miniatura DC MCB è un interruttore elettrico appositamente progettato per il funzionamento automatico nei circuiti DC. La sua funzione principale è proteggere i dispositivi automatici da sovraccarichi, cortocircuiti e altri pericoli di guasto e garantire la sicurezza dell'intero sistema di alimentazione. Quando la corrente che scorre attraverso il circuito supera la valutazione del MCB DC, o quando viene rilevata la corrente di perdita nel circuito, l'MCB DC disconnetterà automaticamente il circuito, impedendo così a danneggiare il circuito a causa di sovraccarico, corto circuito o perdita.

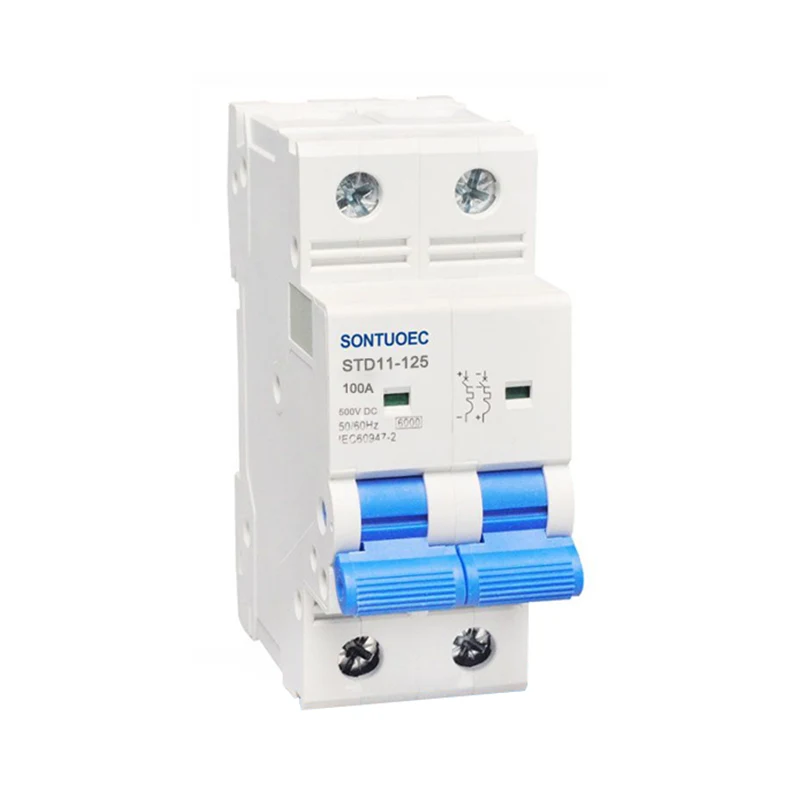

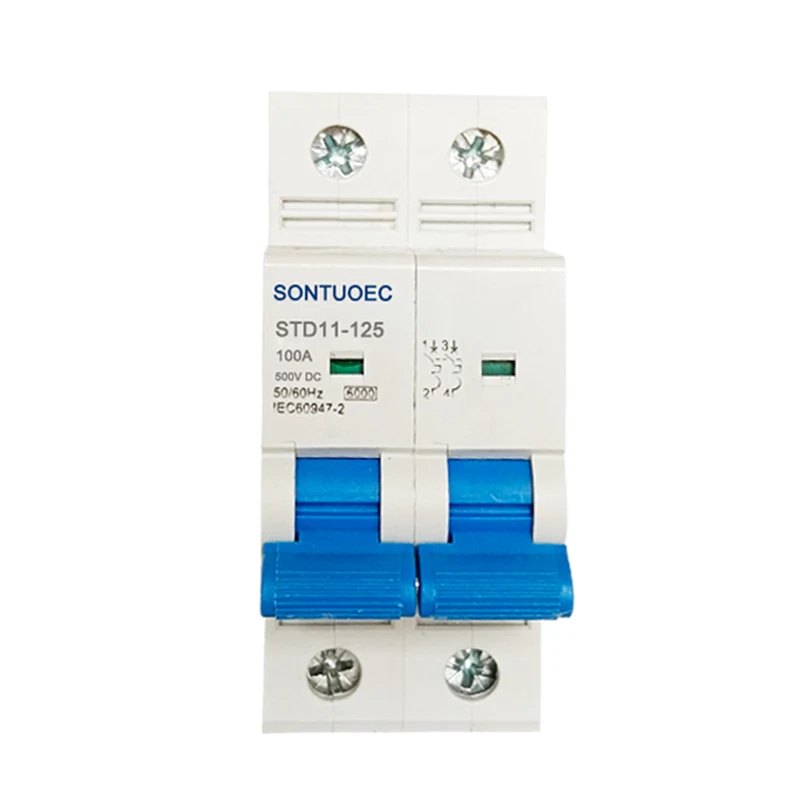

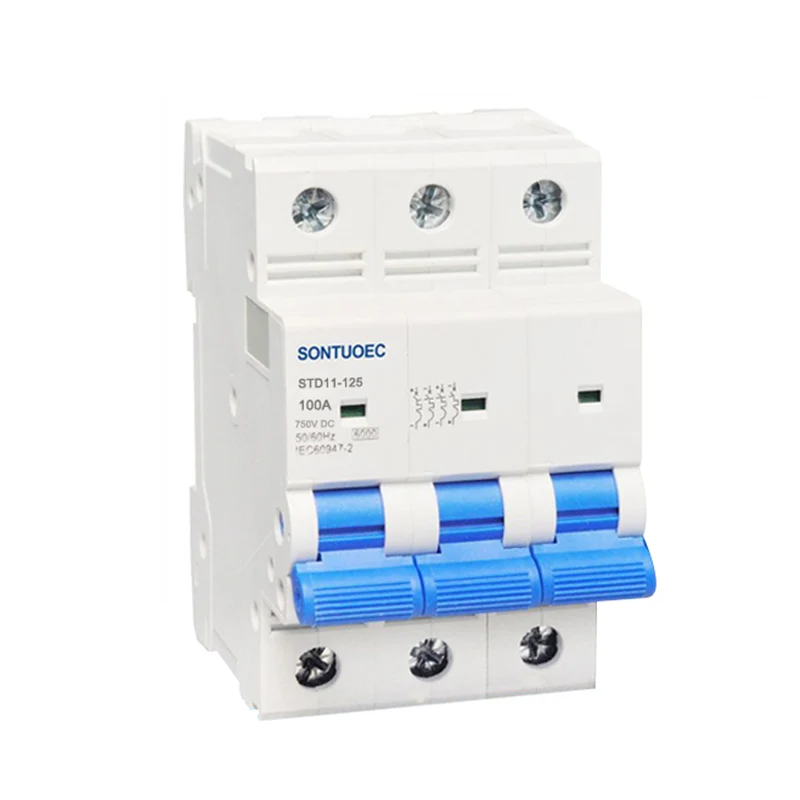

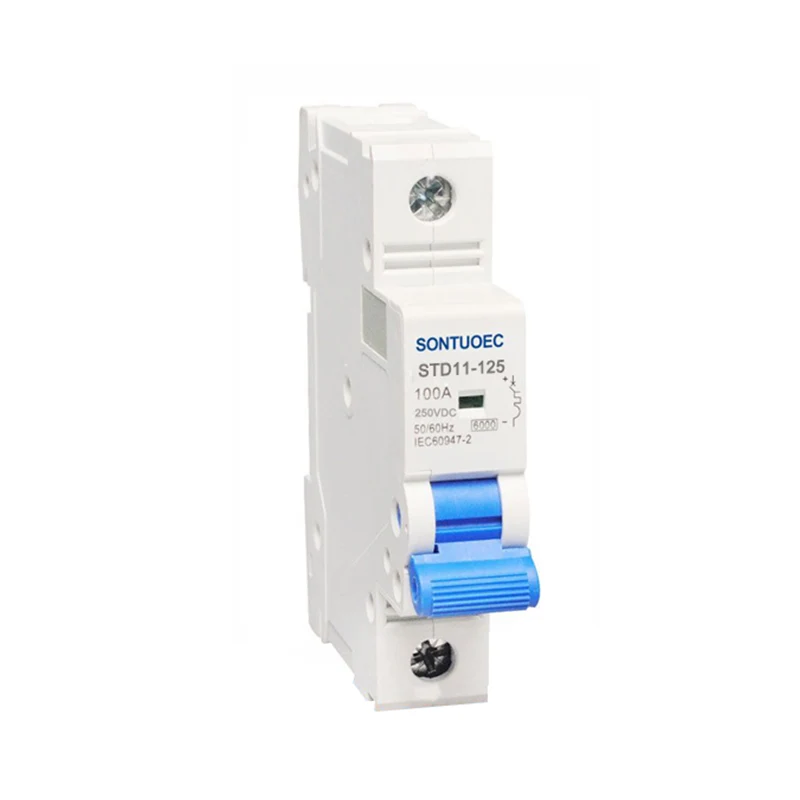

Modello:STD11-125

Invia richiesta

Descrizione del prodotto

Modello	STD11-125
Standard	IEC60898-1
Palo	1p, 2p, 3p, 4p
Curva di inciampare	B, c, d
Capacità di corto circuito classificato (ICN)	3KA, 4,5KA, 6KA
Corrente classificata (in)	1,2,4,6,10,16,20,25,32,40,50,63,80,100.125a
Tensione nominale (UE)	DC 24.48.120.250.500.750.1000
Rilasci magnetici	B Curva: tra 3 pollici e 5 pollici C Curva: tra 5 pollici e 10 pollici D Curva: tra 10 pollici e 14 pollici
Resistenza elettromeccanica	Oltre 6000 cicli

Principio di funzionamento

Il principio operativo dell'interruttore in miniatura MCB DC si basa sugli effetti termici ed elettromagnetici della corrente elettrica. Quando una sovracorrente continua scorre attraverso un MCB CC, il suo bimetale interno viene riscaldato e deviato dalla flessione, che rilascia il fermo meccanico e taglia il circuito. Inoltre, nel caso di un corto circuito, l'improvviso aumento della corrente provoca lo stantuffo associato alla bobina attaccante della DC MCB o al solenoide allo spostamento elettromeccanicamente, che innesca il meccanismo di viaggio per tagliare il circuito.

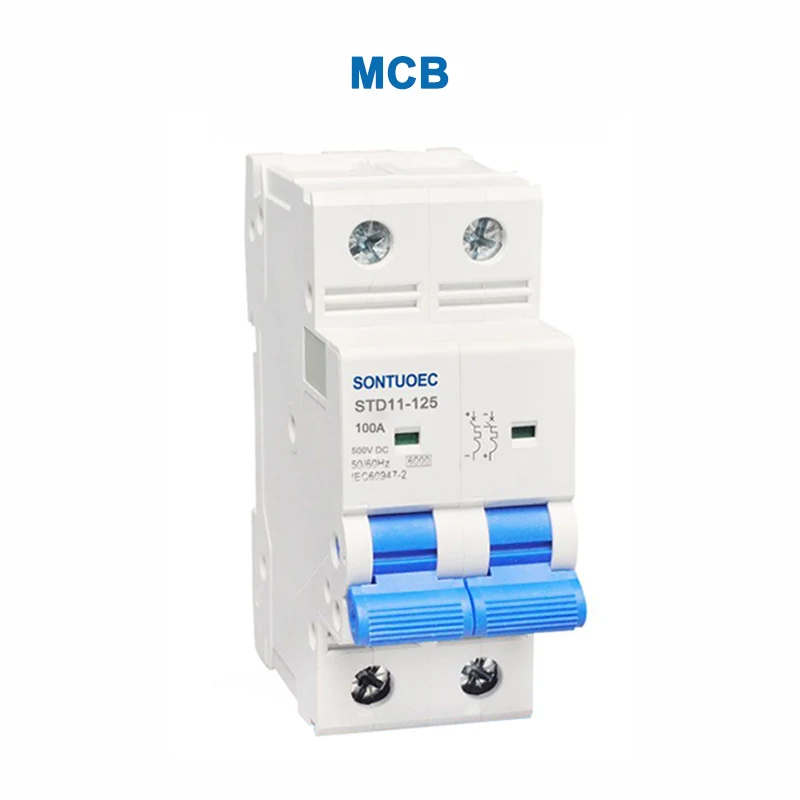

DC MCB Miniature Circuit Breaker

Caratteristiche principali

Speciale sistema di estinzione e limitazione dell'arco: DC MCB adotta uno speciale sistema di estinzione e limite di corrente, che è in grado di rompere rapidamente la corrente di guasto del sistema di distribuzione DC e prevenire la generazione e la diffusione dell'arco.

Alta sensibilità e risposta rapida: DC MCB può rilevare piccole correnti di perdita e tagliare il circuito in un tempo molto breve, fornendo una protezione istantanea.

Riutilizzabile: a differenza dei fusibili convenzionali, l'MCB DC può essere ripristinato manualmente o automaticamente dopo un viaggio, eliminando la necessità di sostituzione.

Valutazioni di corrente multiple disponibili: MCB DC sono disponibili in una varietà di diverse specifiche di valutazione di corrente.

Non polarizzato e polarizzato: gli MCB DC sul mercato sono classificati principalmente in polarizzati e non polarizzati. Gli MCB DC polarizzati devono prestare particolare attenzione alla direzione della corrente durante la connessione, mentre gli MCB DC non polarizzati possono fornire una protezione della sicurezza indipendentemente dalla direzione del flusso di corrente.

Portata dell'applicazione

Gli MCB DC sono ampiamente utilizzati quando è richiesta la protezione da alimentazione DC, come data center, sistemi di generazione di energia fotovoltaica, sistemi di accumulo di energia e pile di ricarica. Soprattutto nel mercato di accumulo di energia, dove la direzione della corrente è spesso bidirezionale (modalità di carica/scarica), è necessario utilizzare MCB DC non polarizzati.
