Curve D MCB Miniature Interruttore

In conformità con una serie di standard di sicurezza internazionali e certificazioni autorevoli, la curva di interruttore in miniatura MCB fornisce una protezione affidabile per i sistemi elettrici ed è ampiamente utilizzato in una varietà di applicazioni in cui sono necessarie elevate sicurezza e stabilità. Quando si selezionano e si utilizzano la curva D MCBS, si consiglia di essere basata sulla selezione su requisiti di sistema elettrico specifici e caratteristiche di carico e che vengano seguiti i codici di installazione e manutenzione pertinenti.

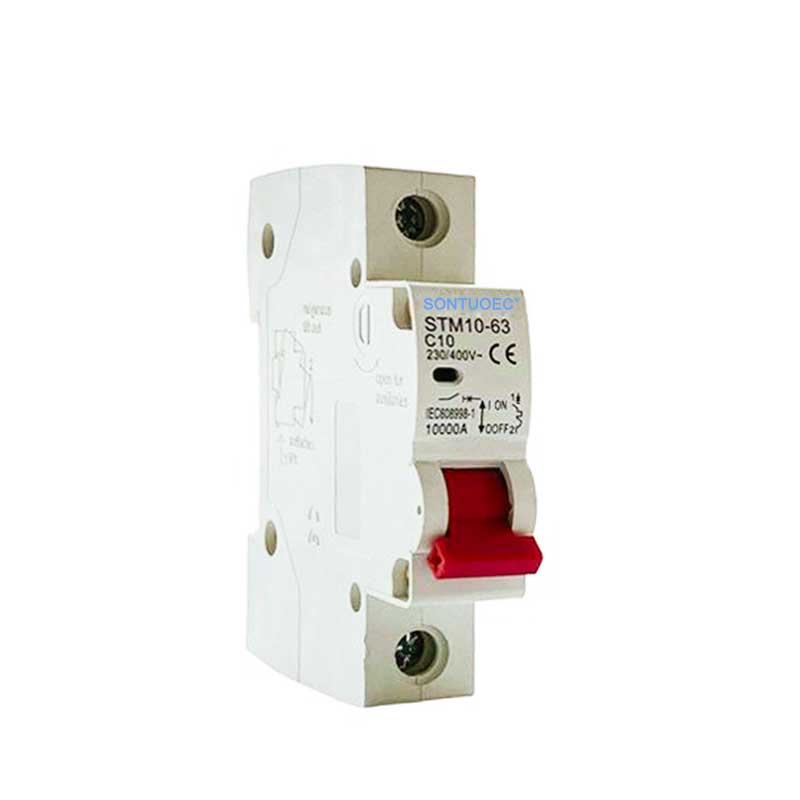

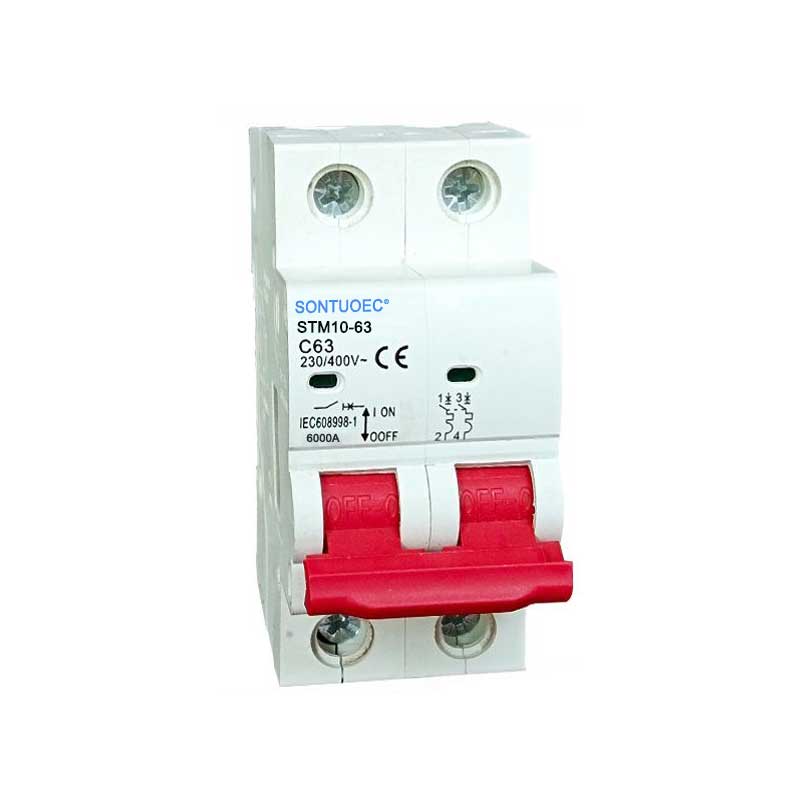

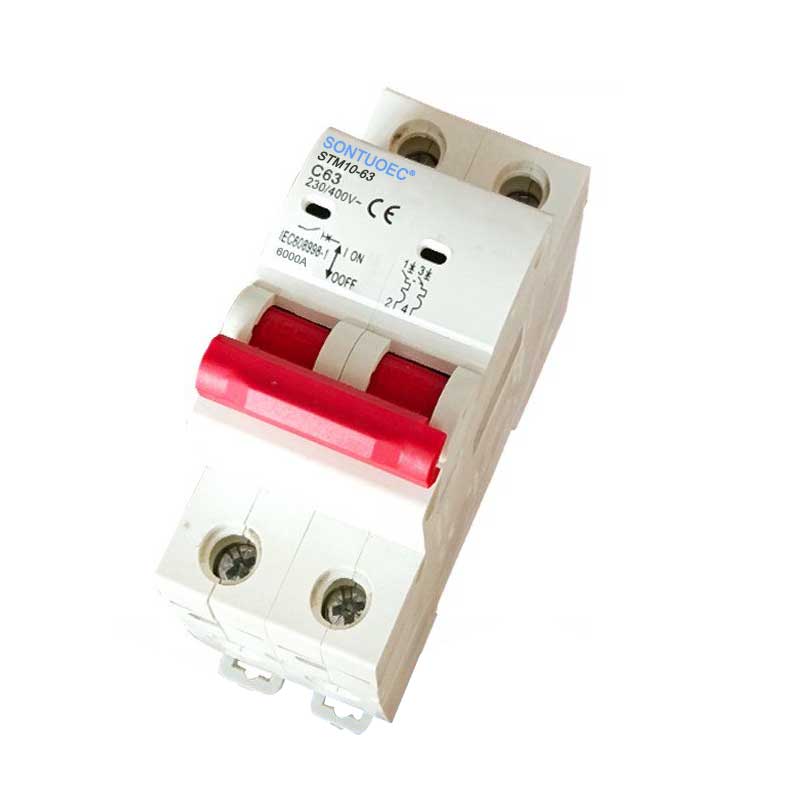

Modello:STM10-63

Invia richiesta

Descrizione del prodotto

Standard		IEC/EN 60898-1
Elettrico caratteristiche	Corrente valutata in	A	1,2,4,610,16,20,25,32,40,50,63a
	Poli	P	1p, 2p, 3p, 4p
	Tensione nominale UE	V	AC 230/400
	UI di tensione di isolamento	V	500
	Frequenza nominale	Hz	50/60
	Capacità di rottura classificata	A	3000, 4500, 6000
	Tensione di resistenza all'impulso nominale (1.2/50) UIMP	V	4000
	Tensione di prova dielettrica su ind.freq. per 1 min	Kv	2
	Grado di inquinamento		2
	Caratteristica del rilascio termo-magnetico		B, c, d
Meccanico caratteristiche	Vita elettrica	t	4000
	Vita meccanica	t	10000
	Grado di protezione		IP20
	Temperatura di riferimento per l'impostazione di elemento termico	ºC	30
	Temperatura ambiente (con media giornaliera ≤35ºC)	ºC	-5 ~+40 (applicazione speciale Fare riferimento a correzione della compensazione della temperatura)
	Temperatura di conservazione	ºC	-25 ~+70
Installazione	Tipo di connessione terminale		Busbar di tipo cavo/pin
	Dimensione del terminale superiore/fondo per cavo	mm2	25
		Awg	18-3
	Dimensione terminale superiore/fondo per la barra bus	mm2	25
		Awg	18-3
	Coppia di serraggio	N*m	2
		In-lbs	18
	Montaggio		Su Din Rail EN 60715 (35 mm) tramite dispositivo a clip veloce
	Connessione		Dall'alto e in basso

Caratteristiche del prodotto

 Porga e tensione nominale: curva D MCBS sono adatti per una vasta gamma di correnti nominali, come 6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a, ecc.

 Caratteristiche di astinenza: la curva D MCBS è particolarmente adatta per elevati carichi induttivi e sistemi di distribuzione che generano grandi correnti di infiammazione, come apparecchiature elettriche che generano correnti pulsate, piccoli motori, ecc. Possono essere utilizzati in una vasta gamma di applicazioni, come sistemi di distribuzione di potenza, sistemi di distribuzione di energia e sistemi di alimentazione. La sua corrente di rottura istantanea è in genere 10-40 volte la corrente nominale, il che significa che può rapidamente tagliare i circuiti e proteggere le attrezzature da danni durante improvvisi aumenti della corrente.

 Protezione a corto circuito: gli MCB a curve D hanno un'elevata capacità di rottura del corto circuito, come la capacità di rottura a corto circuito di 6KA per alcuni prodotti, che possono proteggere in modo affidabile i circuiti dalle correnti di corto circuito.

 Standard e certificazioni di sicurezza: questi prodotti di solito sono conformi a una serie di standard di sicurezza internazionali, come EN/IEC 60898, AS/NZS 60898.1, IEC60947-2, ecc. E hanno ottenuto certificati autorevoli come CE, CB, CCC, TUV, ecc. Per garantire che i prodotti siano sicuri e affidabili.

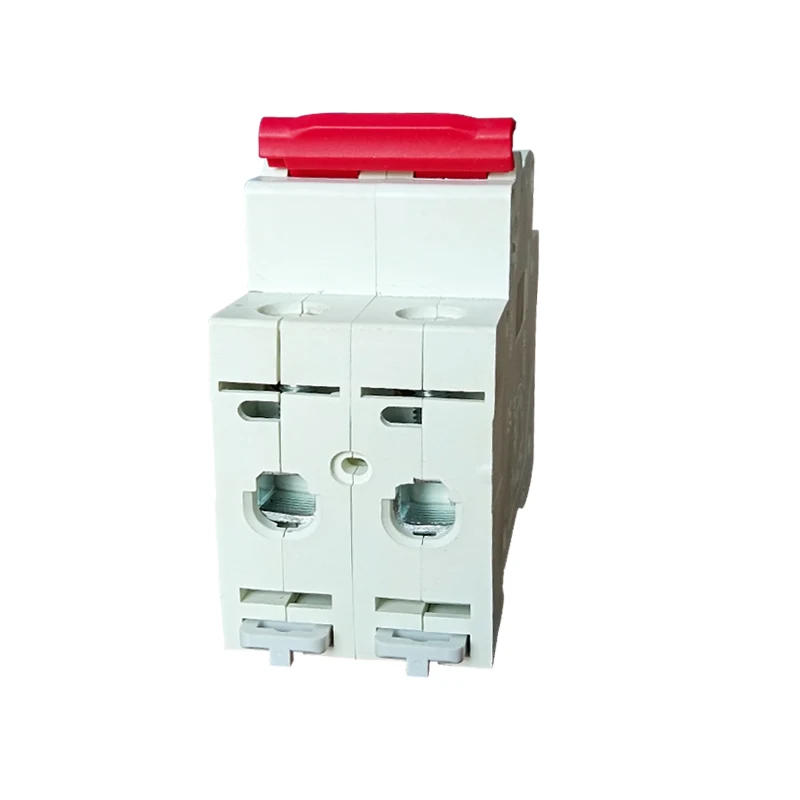

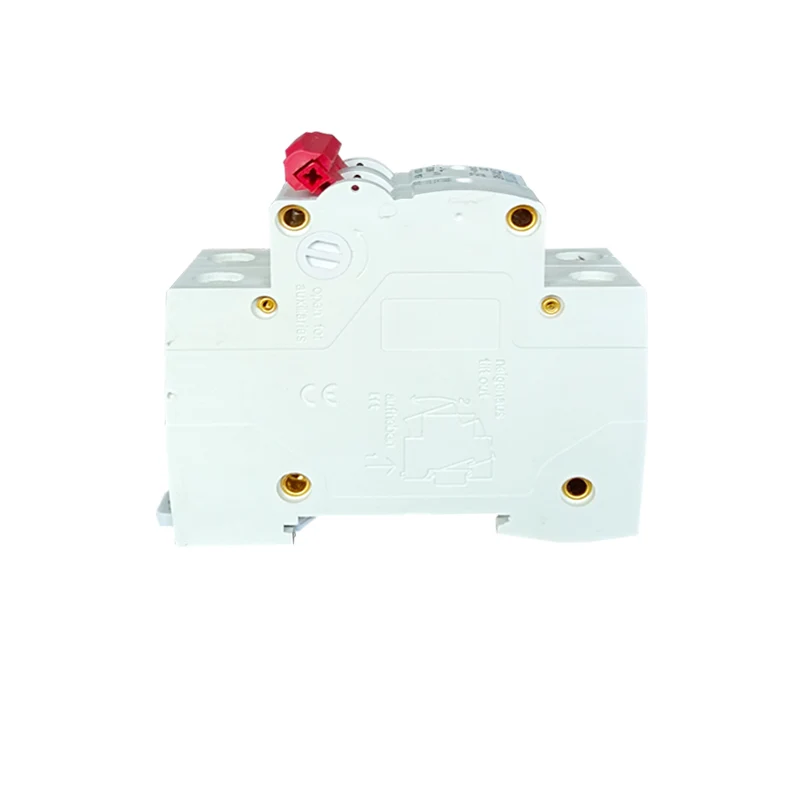

Curve D MCB Miniature Circuit Breaker
