Curva c rcbo

STR02-40 Curva C RCBO è utilizzata principalmente nel circuito di AC50/60Hz Due poli 230 V o quattro poli 400 V, corrente nominale fino a 6a-40a per sovraccarico efficace e protezione a circuito di short-circuit e il cambio raro della linea in condizioni normali, nonché automaticamente e immediatamente tagliando l'alimentazione elettrica una volta che qualcuno shock elettrico supera il valore specificato. Può proteggere efficacemente la sicurezza personale ed evitare i danni all'apparecchiatura. È adatto a tutti i tipi di luoghi, come industria, commercio, altissimo ascesa e residenza civile.

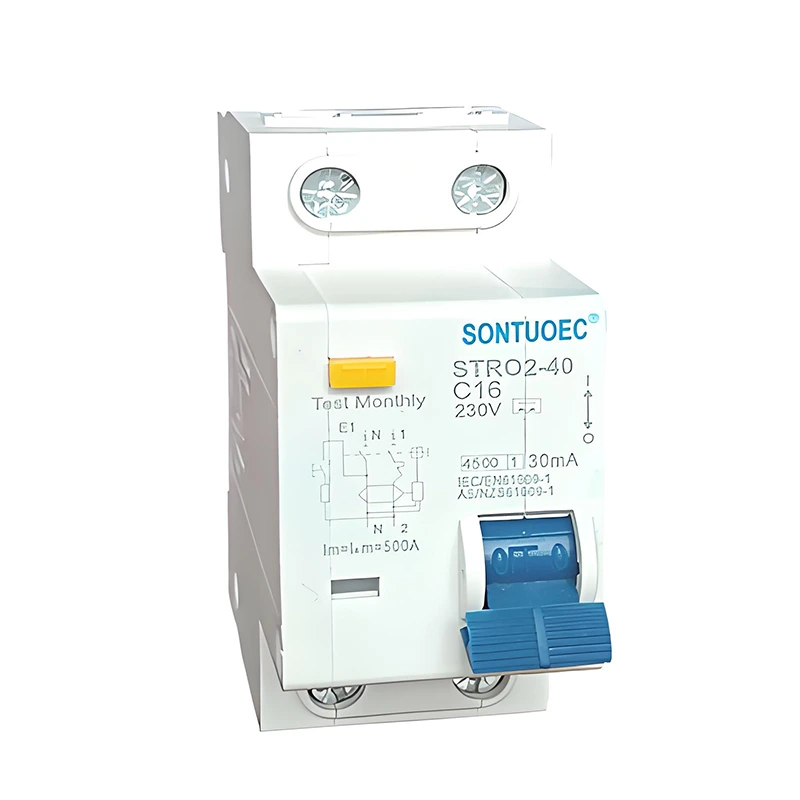

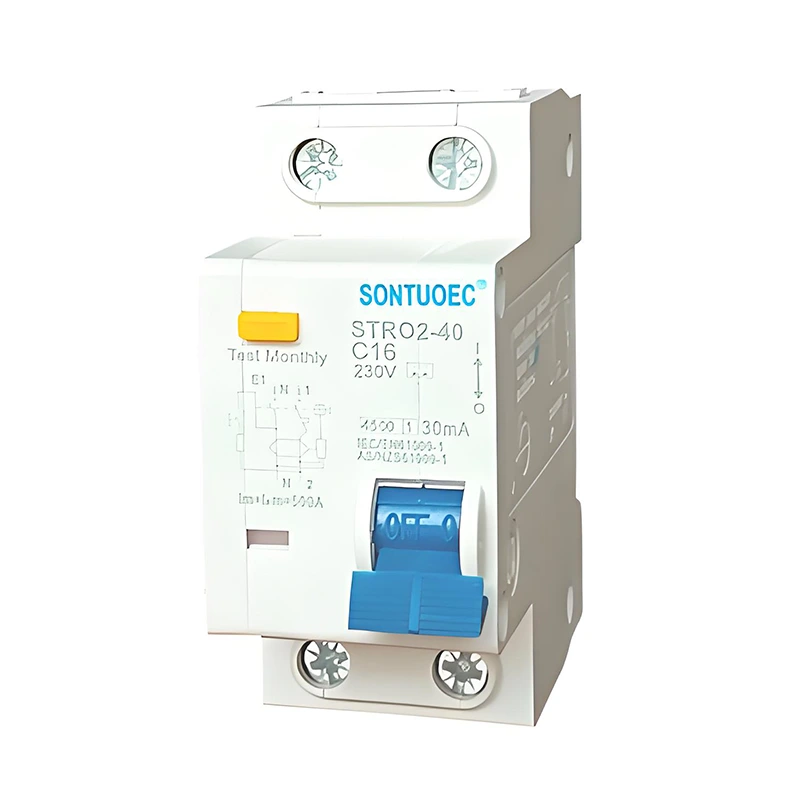

Modello:STRO2-40

Invia richiesta

Descrizione del prodotto

Modello	Tipo elettronico
STANDARD:	IEC 61009-1
Caratteri residui attuali	E/e
Pole n	1p+n
Caratteristica del rilascio di Thermo-Magnetiv	B; C; D;
Corrente classificata (a)	6a, 10a, 16a, 25a, 32a, 40a
Tensione nominale (V)	220.230.240 V.
Corrente operativa residua valutata	10Ma, 30Ma, 100Ma, 300Ma, 500ma
Corto circuito residuo condizionale nominale attuale	3KA;
Resistenza elettro-machanica	Oltre 4000 cicli

Prodotto Over View:

1. Fornire protezione contro la corrente di guasto/perdite di terra e la funzione dell'isolamento

2. Alta corrente di cortocircuito Restringi la capacità

3. Applicabile al terminale e pin/forcella Busbar Connection

4. Dotato di terminali di connessione protetti da dito

5. Scollegare automaticamente il circuito quando si verifica errori di terra/corrente di dispersione e supera la sensibilità nominale

6. Indipendente all'alimentazione e tensione di linea e privo di interferenze esterne, fluttuazione della tensione.

La curva di disconnessione descrive le caratteristiche di azione di un interruttore in condizioni di sovraccarico. Le curve di disconnessione di tipo C sono utilizzate principalmente per proteggere i circuiti di illuminazione e alcuni carichi che sono meno sensibili ai sovraccarichi istantanei. È caratterizzato da un tempo di azione ritardato a lungo quando la corrente di sovraccarico è piccola; All'aumentare della corrente di sovraccarico, il tempo di azione viene gradualmente ridotto. Questo design ha lo scopo di evitare falsi operazioni a causa di picchi di corrente transitoria durante l'avvio del carico e per garantire che il circuito possa essere scollegato nel tempo durante i sovraccarichi prolungati.

Caratteristiche e funzioni principali

Protezione della corrente residua: curva C RCBO è in grado di rilevare e tagliare la corrente residua causata da perdite di scosse elettriche o apparecchiature umane, impedendo così incidenti di scosse elettriche e incendi elettrici.

Protezione da sovraccarico: quando la corrente nel circuito supera la corrente nominale dell'RCBO, è in grado di tagliare il circuito in un determinato periodo di tempo per prevenire danni al circuito o agli incidenti antincendio a causa del sovraccarico. La curva di stripping di tipo C garantisce che questa protezione sia attuata al momento opportuno.

Protezione del corto circuito: in caso di cortocircuito in un circuito, la curva C RCBO è in grado di agire rapidamente per tagliare la corrente di corto circuito e proteggere il circuito e le apparecchiature. Attrezzatura alta capacità di rottura: l'elevata capacità di rottura dell'RCBO è di solito progettata con la struttura di una struttura a corto-intervallo. Salva spazio.

Curve C RCBO
