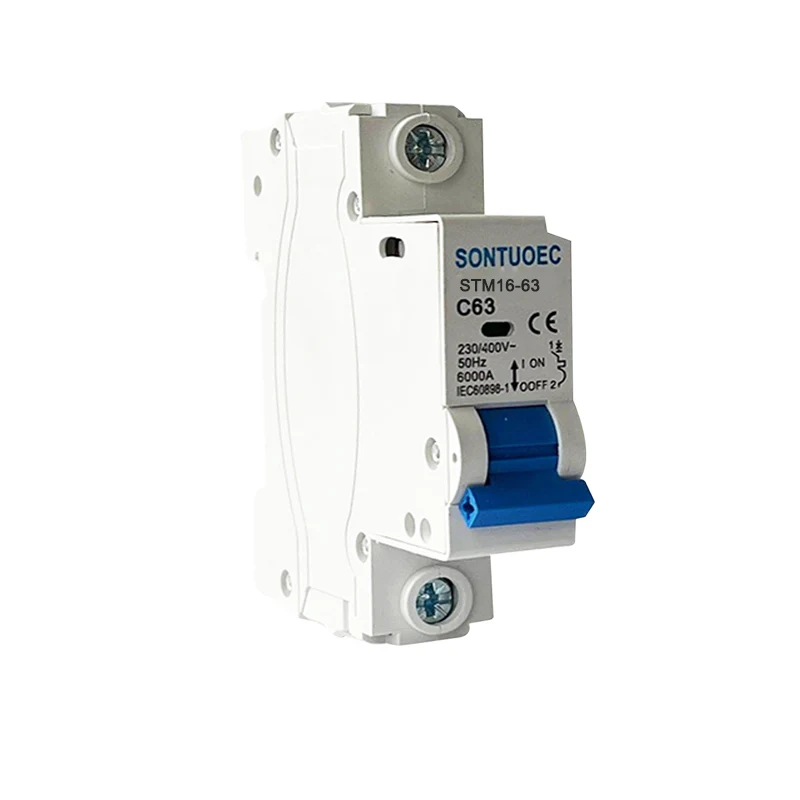

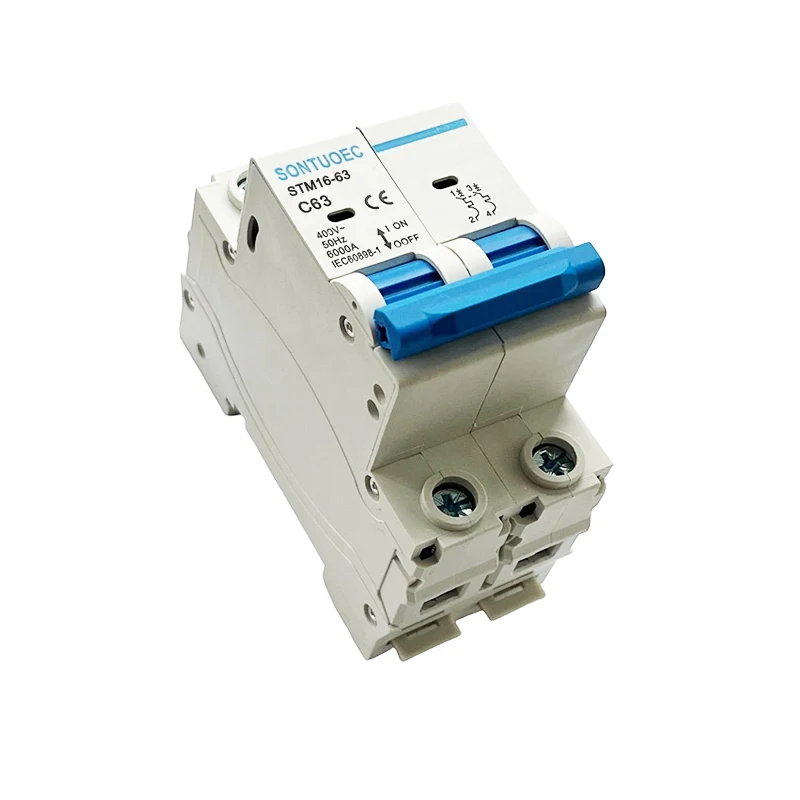

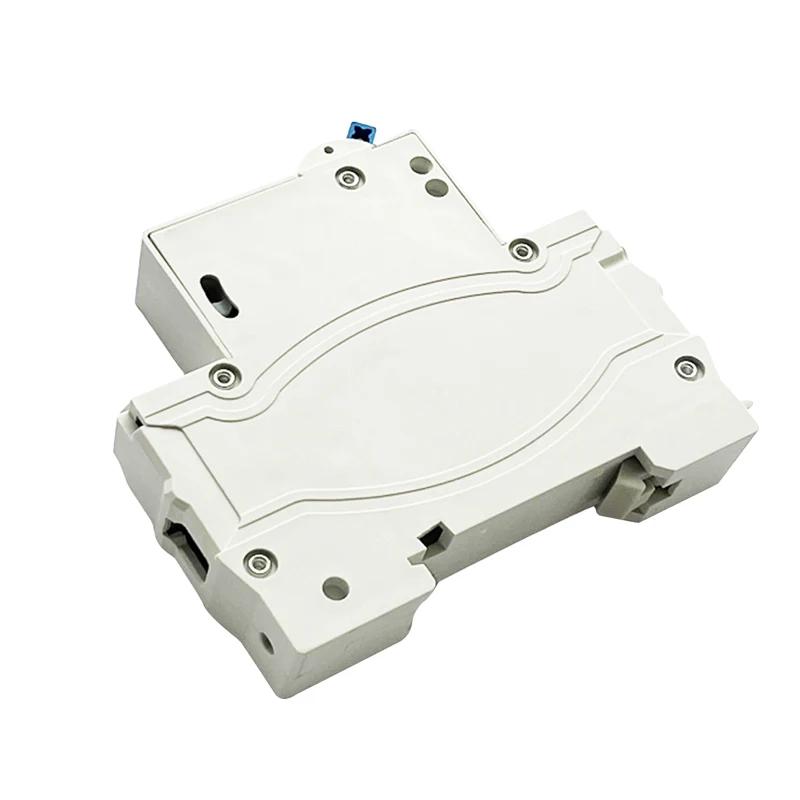

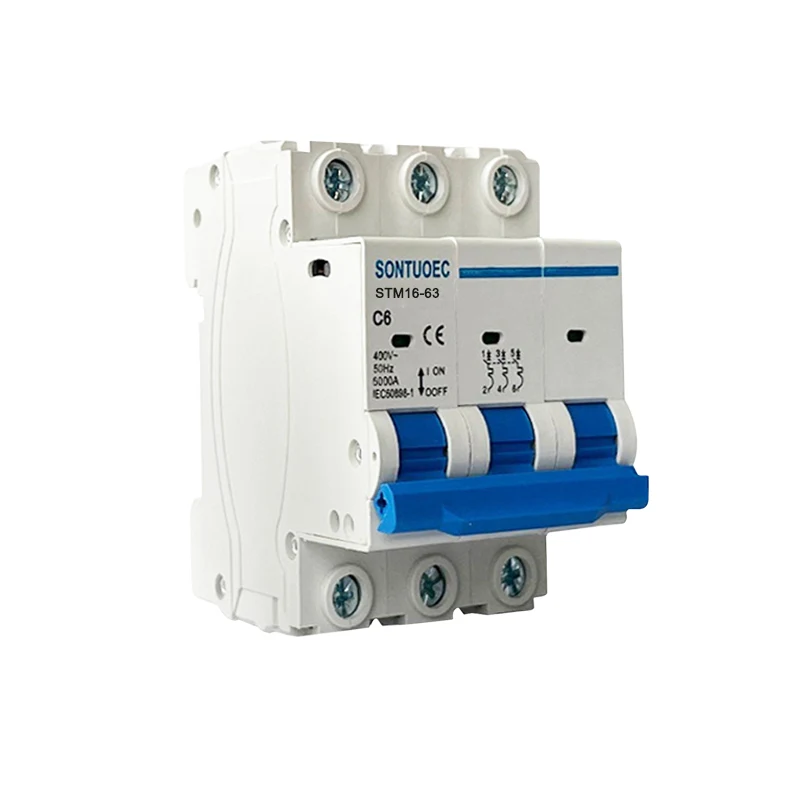

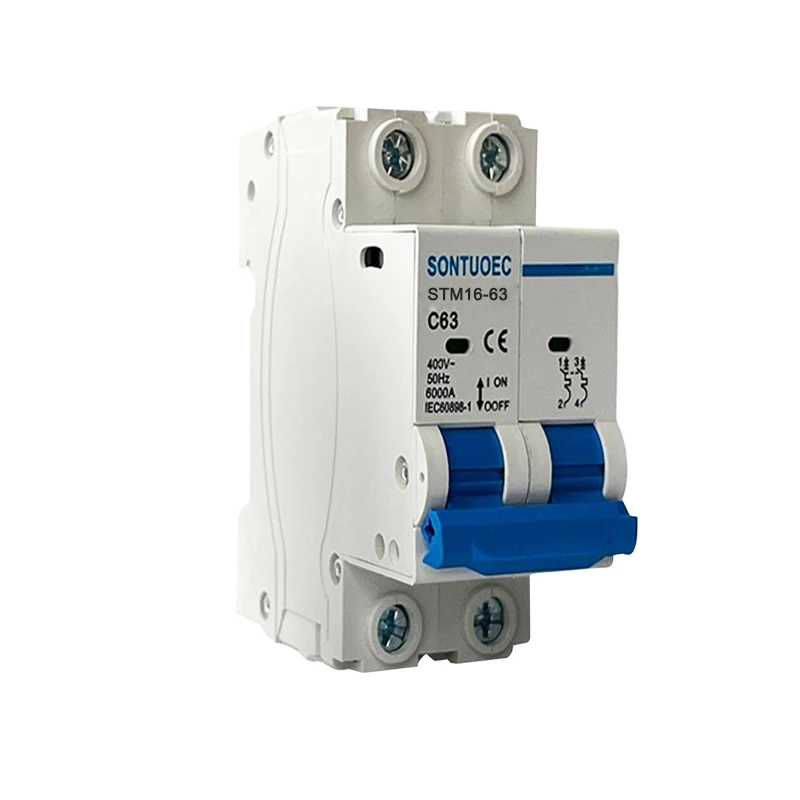

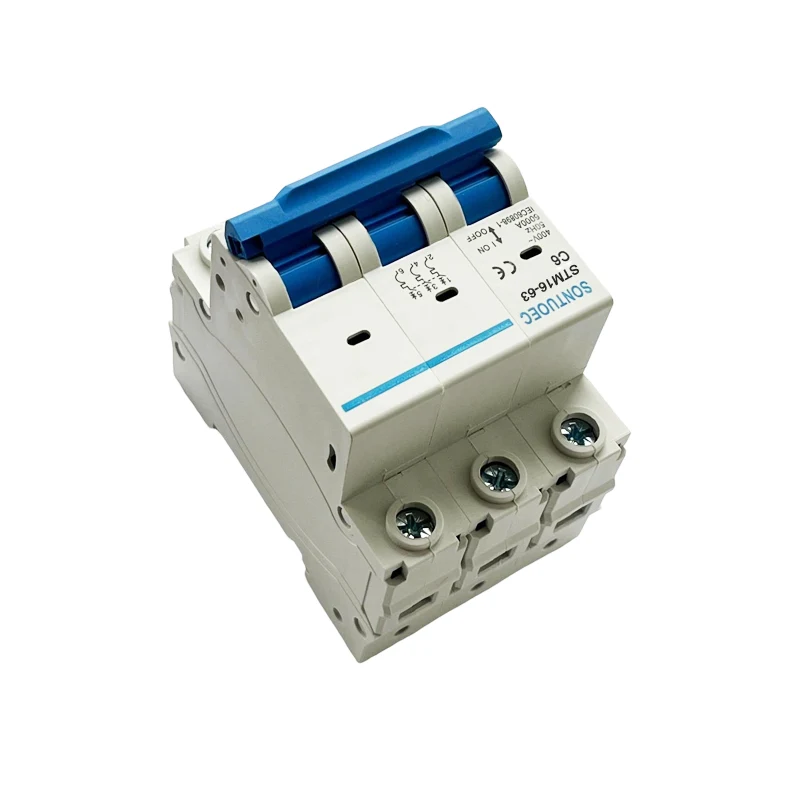

Curva C MCB Interruttore in miniatura

Curva C MCB L'interruttore in miniatura è un interruttore in miniatura è ampiamente utilizzato in luoghi come residenze, edifici commerciali e strutture industriali, in particolare nei circuiti in cui sono necessarie caratteristiche di rilascio della curva C per proteggere le attrezzature elettriche e la sicurezza personale.

Modello:STM16-63

Invia richiesta

Descrizione del prodotto

Modello	STM16-63
STANDARD	IEC60898-1
Palo	1p, 2p, 3p, 4p
Capacità di rottura del corto circuito	3KA, 4,5KA, 6KA
Valutato Corrente (in)	1,2,4,610,16,20,25,32,40,50,63a
Valutato Tensione (UN)	AC230 (240)/400 (415) V.
Valutato Frequenza	50/60Hz
Curva di inciampare	B, c, d
Magnetico rilasci	B Curva: tra 3 pollici e 5 pollici
	Curve C: tra 5 pollici e 10 pollici
	D Curva: tra 10 pollici e 14 pollici
Elettromeccanico resistenza	Sopra 6000 cicli

Caratteristiche e vantaggi

 Dimensioni ridotte e peso leggero: Curva C MCB L'interruttore in miniatura ha un design compatto per una facile installazione e risparmio spaziale.

 Funzionamento affidabile: attraverso la curva di rilascio precisa e il dispositivo di rilascio elettromagnetico affidabile, può rapidamente tagliare il circuito difettoso e impedire il danno delle apparecchiature elettriche.

 Funzioni di protezione multipla: oltre alla protezione del corto circuito, ha anche funzioni di protezione da sovraccarico e protezione da sovratensione, che salvaguardano in modo completo la sicurezza dei circuiti.

 Forte applicabilità: la curva di rilascio del tipo C curva è applicabile alla maggior parte dei carichi convenzionali, come illuminazione, prese, ecc., Che possono soddisfare le esigenze di diversi circuiti.

Principio di funzionamento

Il principio operativo della curva C MCB si basa principalmente sul monitoraggio della corrente e sull'azione del meccanismo di disconnessione. Quando la corrente nel circuito supera il valore impostato, il meccanismo di rilascio elettromagnetico agirà rapidamente per tagliare il circuito. Allo stesso tempo, il rilascio termico si riscalda anche durante il sovraccarico di corrente, piegando il bimetale e spingendo il meccanismo di rilascio libero per agire, tagliando così il circuito. La curva di rilascio del tipo C della curva significa che in condizioni di sovraccarico, l'interruttore ha una velocità di rilascio più lenta per soddisfare le esigenze di sovraccarico a breve termine di alcuni carichi.

Precauzioni di selezione e installazione

Valutazione della corrente corrispondente al carico: quando si acquistano la curva C MCBS, è necessario garantire che la valutazione corrente dell'interruttore del circuito corrisponda al carico del circuito per evitare l'uso sovraccarico che potrebbe causare danni all'apparecchiatura o innescare una disconnessione anormale.

Selezione delle caratteristiche operative: le curve di stripping Curve C sono adatte per la maggior parte dei carichi convenzionali, ma la selezione esatta dovrà essere determinata dai requisiti di applicazione del circuito.

Posizione di installazione: l'MCB deve essere installato in una casella di distribuzione o switch per garantire la sicurezza e l'affidabilità del circuito. Allo stesso tempo, dovrebbe essere installato in una posizione in cui è facile da gestire e monitorare, in modo che possano essere prese misure tempestive in caso di malfunzionamento.

Ispezione e manutenzione regolare: al fine di garantire il corretto funzionamento della curva C MCB, deve essere ispezionato e mantenuto su base regolare. Ciò include il controllo che i contatti dell'interruttore di circuito siano in buone condizioni, che il meccanismo di disconnessione sia flessibile e così via.

Curve C MCB Miniature Circuit Breaker
