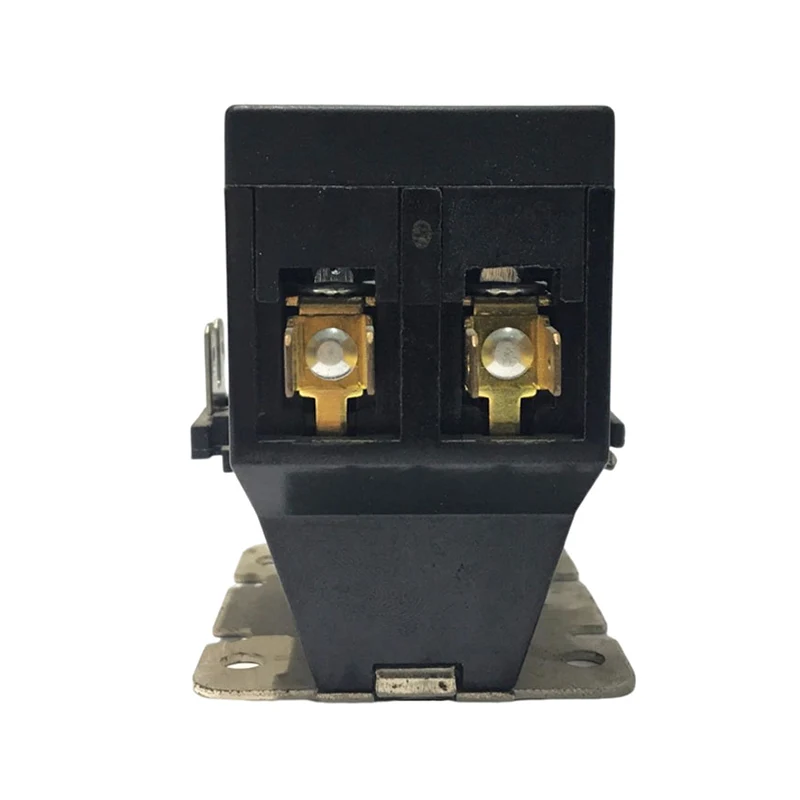

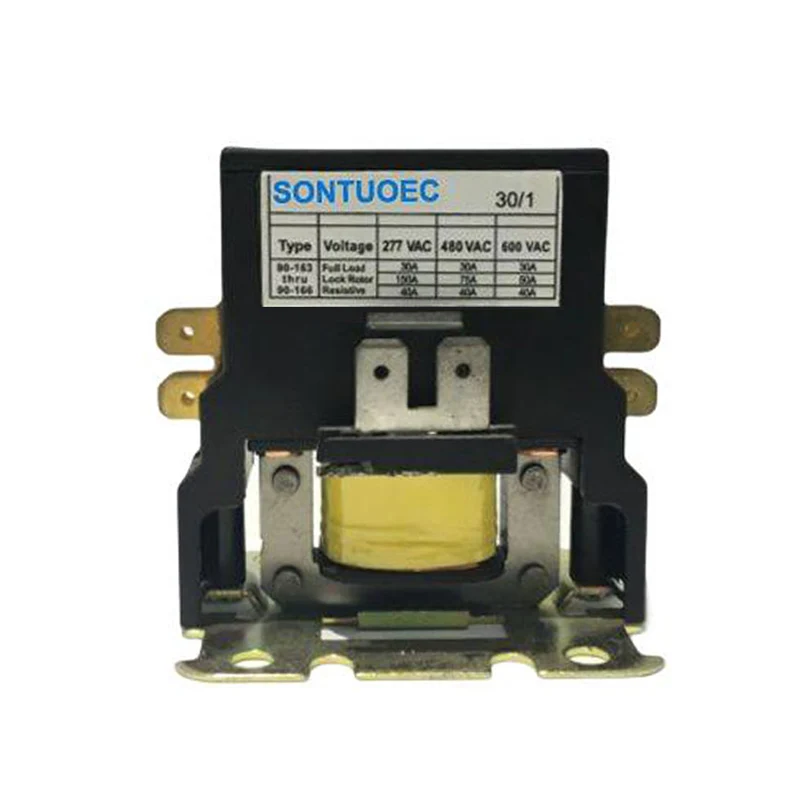

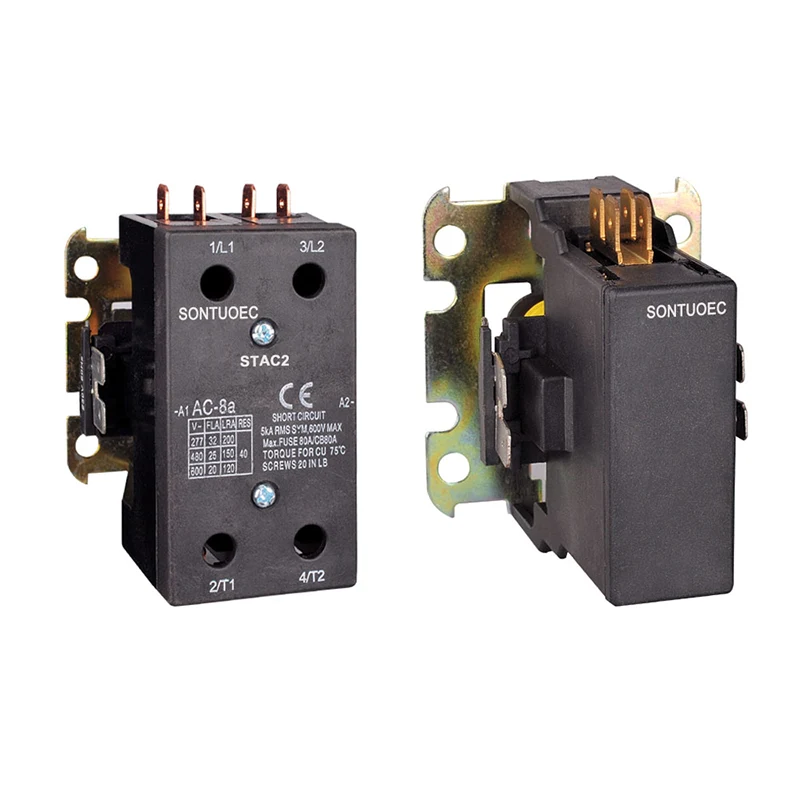

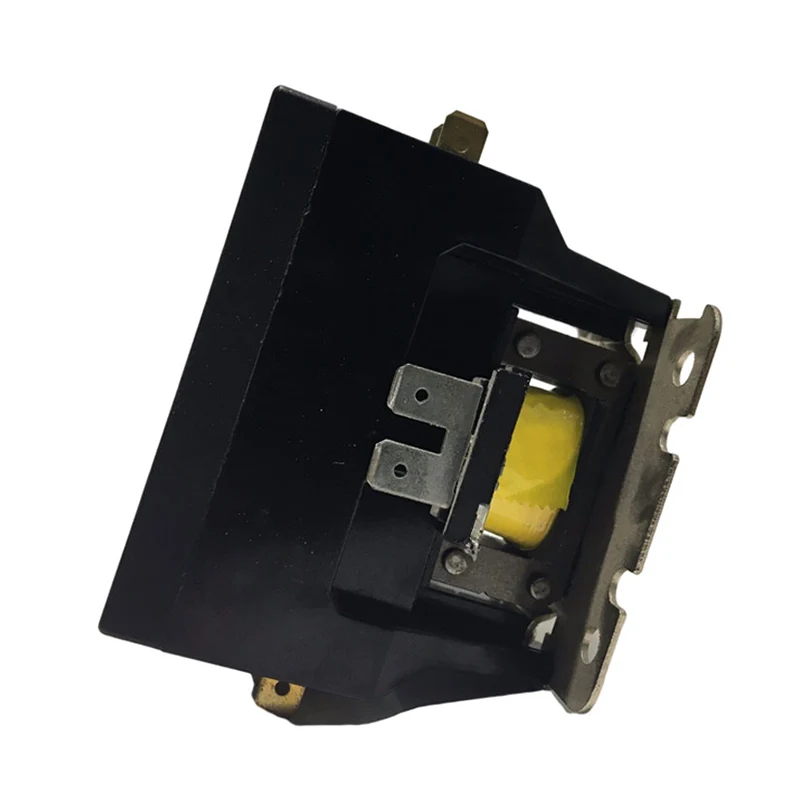

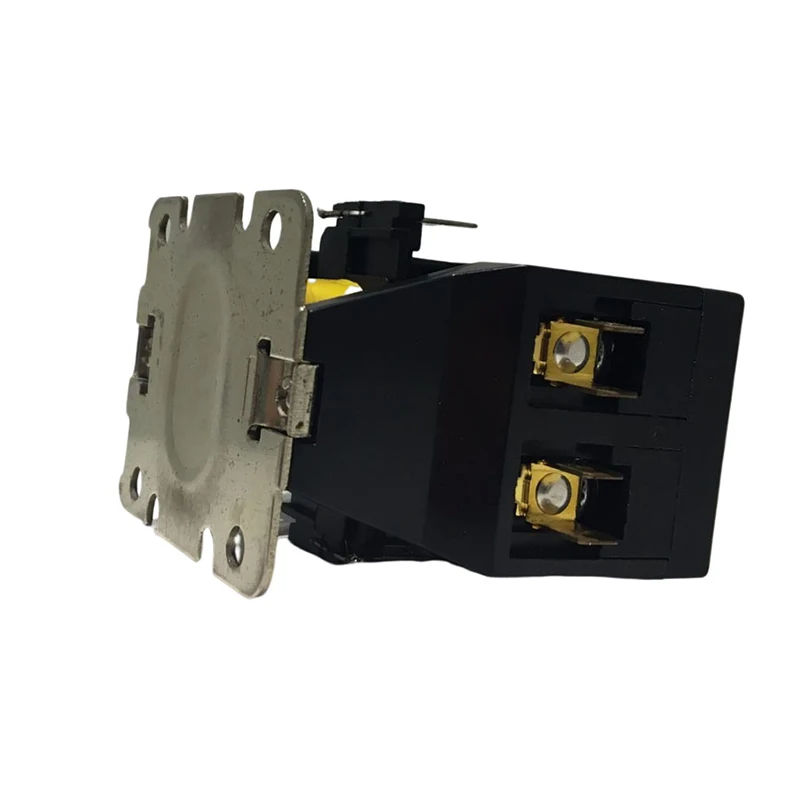

Contattore CA di aria condizionata

I contattori CA di condizionamento dell'aria sono a scopo definito che i contattori AC sono progettati per l'uso in systene di refrigerazione, aria condizionata e riscaldamento elettrico. I collegamenti di alimentazione possono essere effettuati con terminali a vite con connessioni rapide o terminali alette con connessioni rapide

Invia richiesta

Descrizione del prodotto

Modello n	Pieno carico	Amplificatori resistivi (a)	Palo n.	Tensione della bobina ( V)	Tensione di linea (V)	Max HP		-
Modello n	Amp (a)	Amplificatori resistivi (a)	Palo n.	50/60Hz	Tensione di linea (V)	Voltaggio (V)	Separare Fase	Tre Fase
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

Materiale isolante	Il blocco di contatto e il vettore sono di alta qualità resina termosante di livello elettrico
Intervallo di temperatura	-40 ° F a 150 ° F; -5-+40
Vita meccanica (senza carico)	È conforme allo standard delle specifiche UL e ARI
Vita elettricl	È conforme alle specifiche UL e ARI Standard
Peso (approssimativo)	9.25 once
Frequenza bobine	50/60Hz
Isolamento della bobina	Classe B (130 ° C)
Terminazione	Connettore di pressione e doppio 1/4 Q.C
Operare	85% della coltage della bobina nominale; 110% massimo sicuro operare
Duty Cycle	Continuo

Struttura e caratteristiche

Struttura:

Sistema elettromagnetico: include componenti come bobine, nuclei, ecc., Che vengono utilizzati per generare flusso magnetico per guidare l'apertura e la chiusura del sistema di contatto.

Sistema di contatto: include il contatto principale e il contatto ausiliario. Il contatto principale viene utilizzato per trasportare la corrente nominale del sistema di condizionamento dell'aria, mentre il contatto ausiliario viene utilizzato per realizzare la trasmissione e il feedback del segnale di controllo.

Dispositivo di estinzione dell'arco: utilizzato per estinguere l'arco generato quando il contatto viene scollegato per proteggere il contatto dai danni.

Dispositivo di dissipazione di guscio e calore: utilizzato per proteggere i componenti interni dall'ambiente esterno e fornire la funzione di dissipazione del calore necessaria.

Caratteristiche:

Specializzazione: progettato per i sistemi di condizionamento dell'aria per soddisfare le esigenze dei sistemi di condizionamento dell'aria per il controllo elettrico.

Affidabilità: il sistema di contatto è realizzato con materiali di alta qualità con buona conduttività elettrica e resistenza all'abrasione per garantire un funzionamento stabile a lungo termine.

Sicurezza: dotato di un dispositivo di estinzione per arco perfetto, prevenendo efficacemente i danni da arco ai contatti e all'ambiente circostante.

Compatibilità: compatibile con una vasta gamma di sistemi di condizionamento dell'aria e sistemi di controllo elettrico, convenienti per l'installazione e la messa in servizio.

Principio di lavoro

Quando la bobina del contattore CA di condizionamento dell'aria 2p viene eccitata, il nucleo di ferro diventa magnetico e attira il sistema di contatto per chiudere, collegando così il sistema di condizionamento dell'aria alla sorgente di alimentazione. Quando la bobina viene de-energizzata, il nucleo di ferro perde il suo magnetismo e il sistema di contatto sarà separato dall'azione della molla, disconnettendo così il sistema di condizionamento dell'aria dalla fonte di alimentazione. In questo modo, il contattore può realizzare il controllo remoto del sistema di condizionamento dell'aria.
