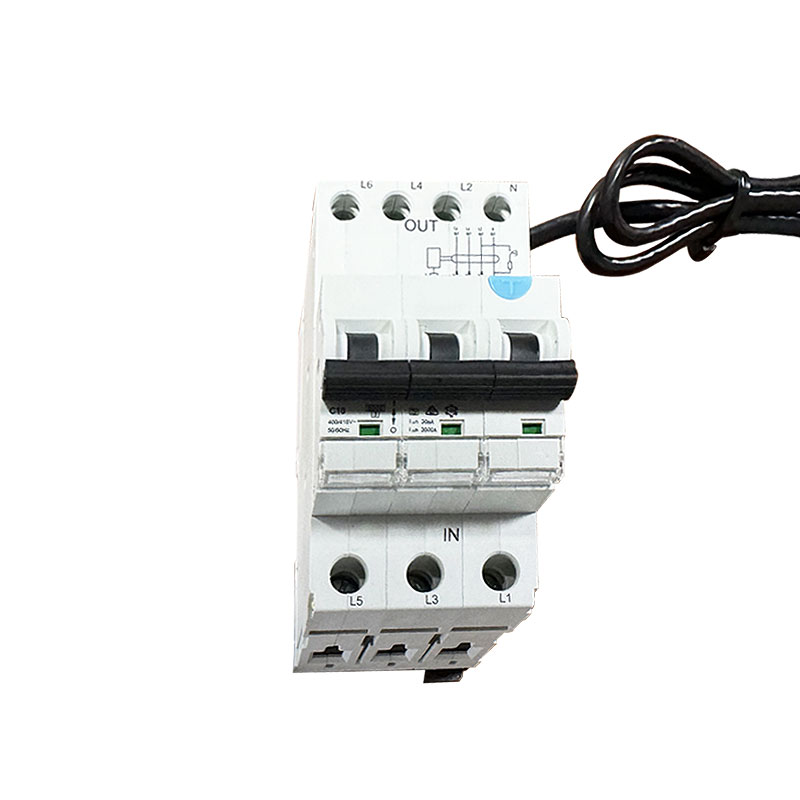

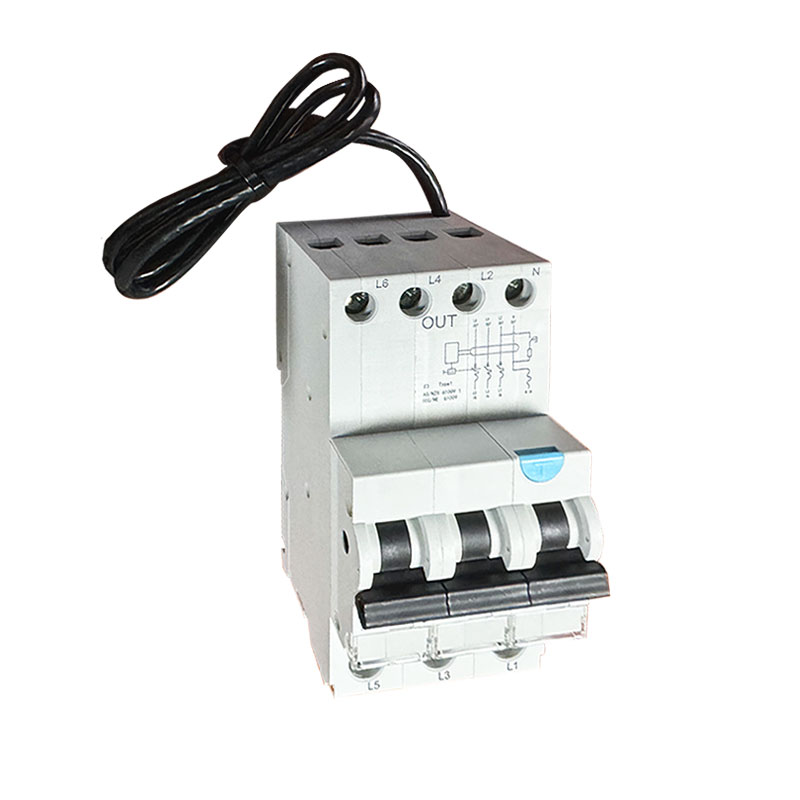

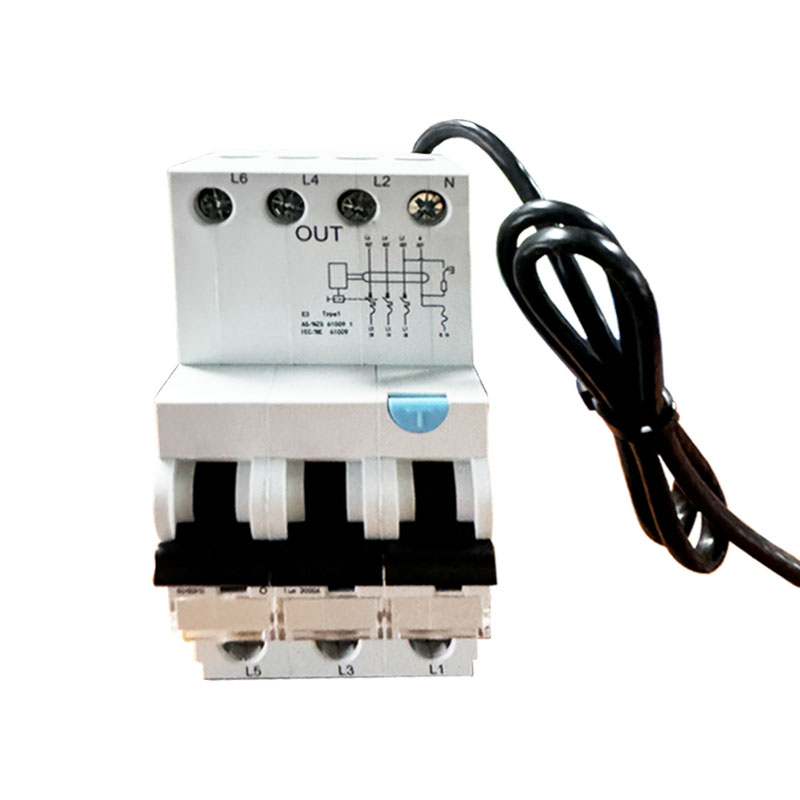

Interruttore differenziale 6ka 3p+N a (AC) tipo RCBO con cavo

SONTUOEC è uno dei fornitori/produttori cinesi specializzati nella produzione di vari piccoli elettrodomestici Interruttore automatico di dispersione 6ka 3P+N a (AC) tipo RCBO con cavo utilizzato principalmente in CA 50 Hz (60 Hz), tensione nominale 110/220 V, 120/240 V, corrente nominale da 6 A a 40 A sistema di distribuzione terminale a bassa tensione. RCBO STRO3-40L è uguale alla funzione MCB+RCD; Viene utilizzato per la protezione da scosse elettriche e protezione dai contatti indiretti umani, protezione delle apparecchiature elettriche quando il corpo umano tocca l'elettricità o la corrente di dispersione della rete elettrica supera il valore stabilito e protezione da sovraccarico e cortocircuito.

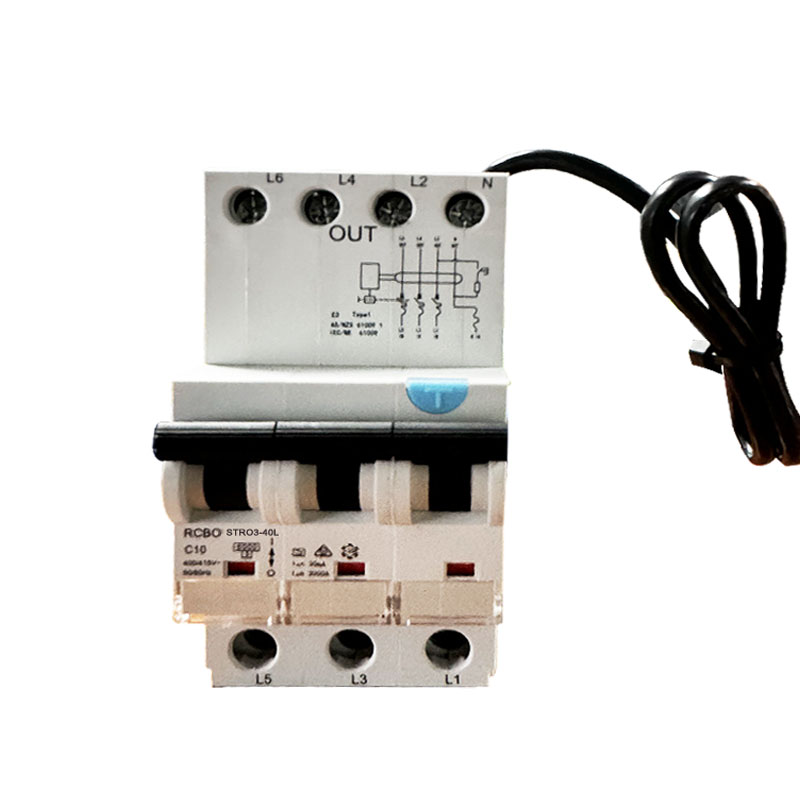

Modello:STRO3-40L

Invia richiesta

Descrizione del prodotto

Dati tecnici:

Sandardo

IEC/EN61009-1

Caratteristiche elettriche

Tipo(onda forma della dispersione verso terra rilevata)

Elettromagnetico tipo

Corrente nominale In

A, AC

Poli

(1P+N)

Tensione nominale

110/220,120V

Corrente nominale:

6,10,16,20,25,32,40A

Sensibilità nominale I△n

0.01,0.03,0.1

Tensione di isolamento Ui

500

Produzione residua nominale e

500

potere di interruzione I△m

Corrente di cortocircuito I△c

6000

Fusibile SCPD

6000, 10000A

BitmapBitmapBitmapBitmap

Frequenza nominale

50/60

Grado di inquinamento

Caratteristiche meccaniche

Elettrico vita

4000

Vita meccanica

4000

Grado di protezione

IP20

Temperatura ambiente

ºC

-5~+40(Applicazione speciale fare riferimento a correzione della compensazione della temperatura)

(con media giornaliera ≤35ºC)

Temperatura di conservazione

ºC

-25~+70

Installazione

Terminale tipo di connessione

Cavo/tipo U sbarra collettrice/sbarra a perni

Dimensioni del terminale superiore/inferiore per il cavo

mm²

AWG

18-5

Dimensioni terminale superiore/inferiore per sbarra collettrice

mm²

AWG

18-5

Coppia di serraggio

N^*m

In libbre

Montaggio

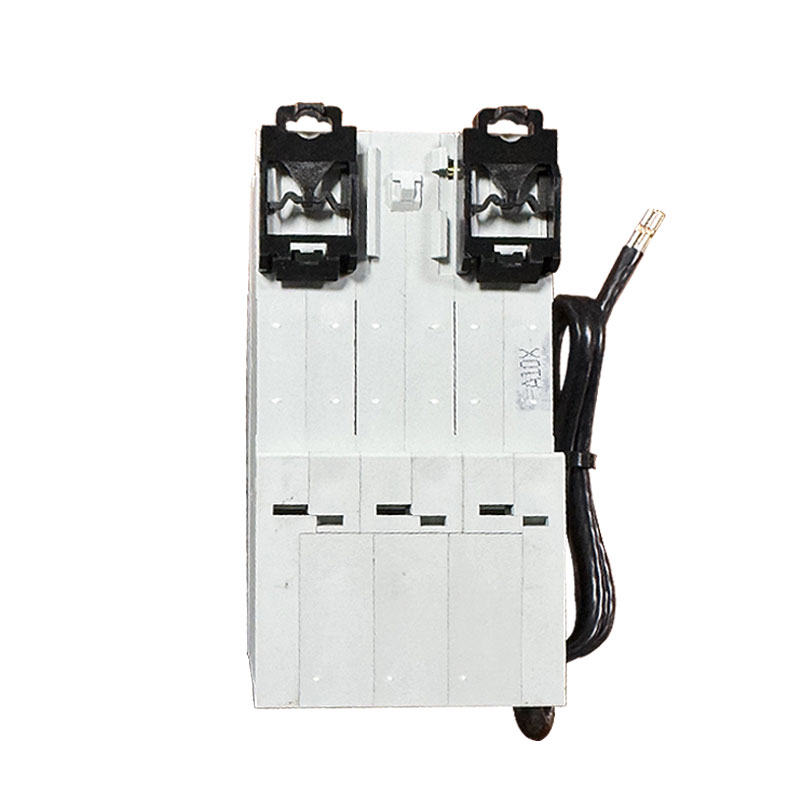

Su Guida DIN EN 60715(35mm) mediante dispositivo di aggancio rapido

Connessione

Da superiore e inferiore

Caratteristiche e funzioni principali

Protezione dalla corrente residua: quando la corrente residua (cioè la corrente di dispersione) nel circuito raggiunge un valore preimpostato, l'RCBO è in grado di agire rapidamente per interrompere il circuito, prevenendo così incidenti di folgorazione e incendi elettrici.

Protezione da sovraccarico: quando la corrente nel circuito supera la corrente nominale dell'RCBO, è in grado di interrompere il circuito entro un periodo di tempo specificato, prevenendo così danni al circuito o incendi causati dal sovraccarico.

Protezione da cortocircuito: quando si verifica un cortocircuito nel circuito, l'RCBO può agire rapidamente per interrompere la corrente di cortocircuito e proteggere la sicurezza del circuito e dell'apparecchiatura.

Caratteristiche di sgancio di tipo B: Come accennato in precedenza, gli RCBO di tipo B sono particolarmente adatti per carichi non sensibili a sovraccarichi istantanei, ma sensibili a sovraccarichi prolungati.

Scenari applicativi

L'interruttore automatico di dispersione 6ka 3p+N a (CA) tipo RCBO con cavo è ampiamente utilizzato in luoghi in cui sono richieste una varietà di funzioni di protezione del circuito, in particolare quei circuiti che utilizzano carichi con requisiti speciali per le caratteristiche di sovraccarico. Esempio:

Edifici residenziali e commerciali: utilizzati per proteggere circuiti di illuminazione, circuiti di prese, ecc. per garantire la sicurezza personale e la sicurezza delle apparecchiature.

Luoghi industriali: per proteggere varie apparecchiature industriali, come riscaldatori a resistenza, lampade a incandescenza, ecc., per prevenire danni alle apparecchiature o incendi causati da sovraccarico o perdite.

Agricoltura e orticoltura: utilizzati per proteggere le attrezzature agricole come serre, sistemi di irrigazione, ecc., per garantire il normale funzionamento delle attrezzature e la sicurezza del personale.

Precauzioni e manutenzione

Selezione corretta della corrente nominale: quando si seleziona l'interruttore differenziale 6ka 3p+N di tipo RCBO (AC) con cavo, è necessario selezionare il valore di corrente nominale appropriato in base alla corrente nominale e alle caratteristiche del carico.

Ispezione e manutenzione periodiche: ispezionare e mantenere periodicamente l'RCBO per garantire che funzioni in modo affidabile, sia cablato in modo sicuro e sia esente da danni o corrosione.

Evitare false operazioni: durante l'installazione e l'utilizzo, è necessario prestare attenzione per evitare di installare l'RCBO in un ambiente suscettibile alle interferenze al fine di prevenirne false operazioni.

Gestione tempestiva dei guasti: quando l'RCBO si guasta o funziona, la causa deve essere identificata e la risoluzione dei problemi deve essere eseguita in tempo per garantire il funzionamento sicuro del circuito.
