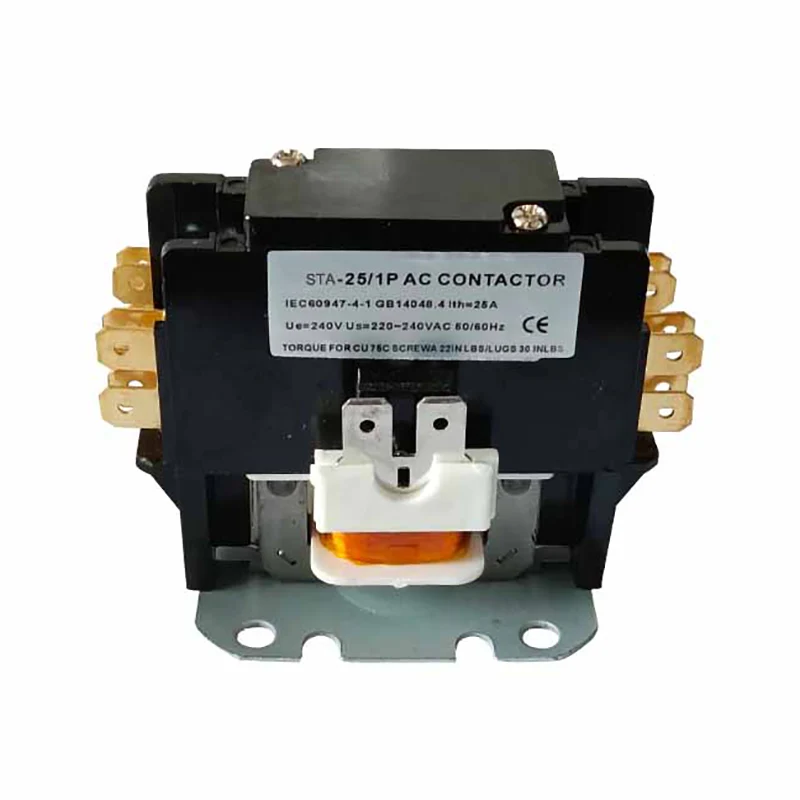

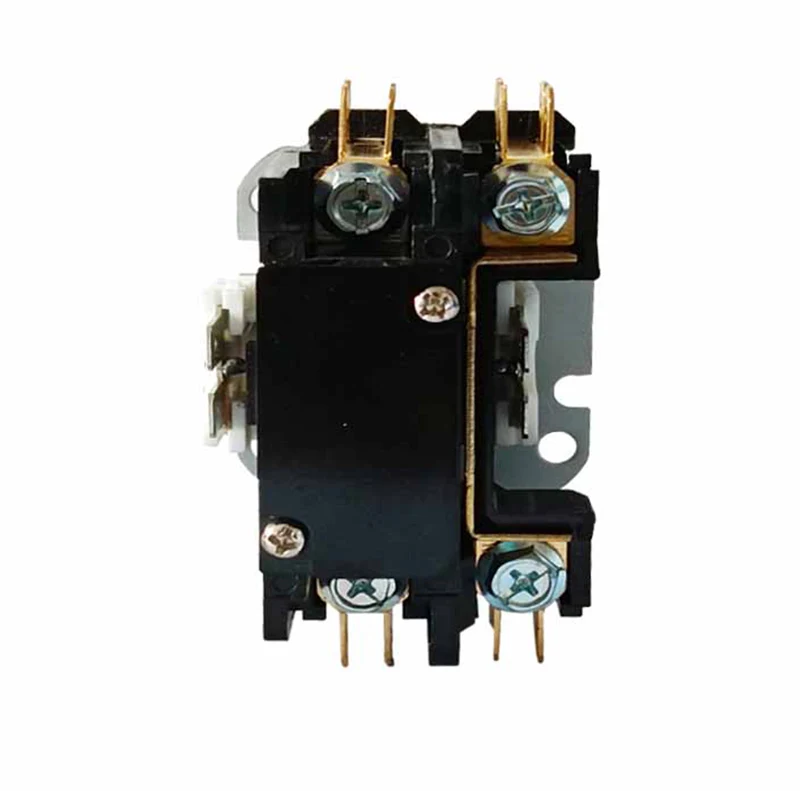

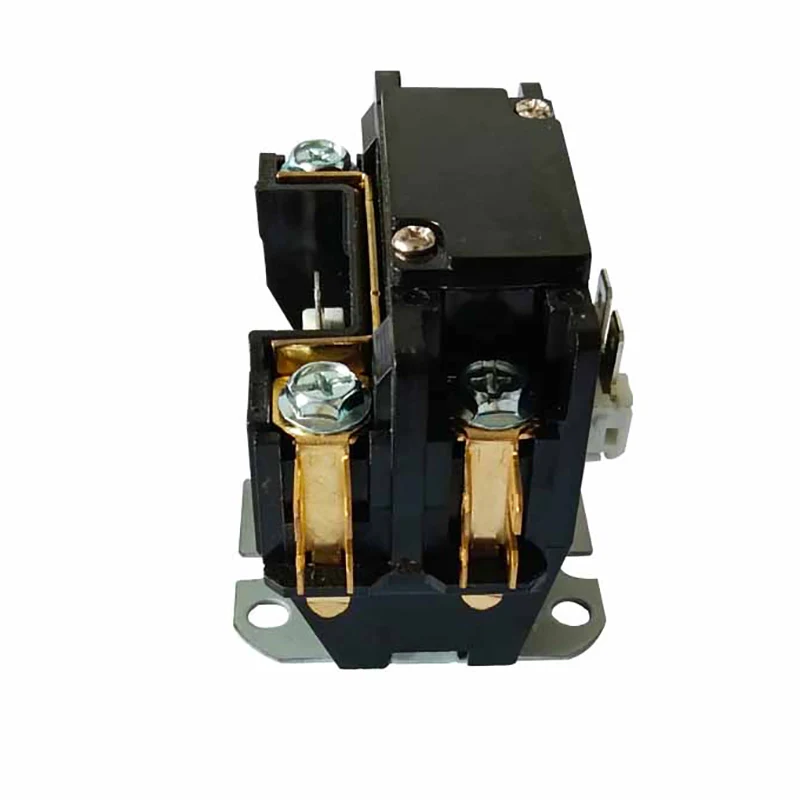

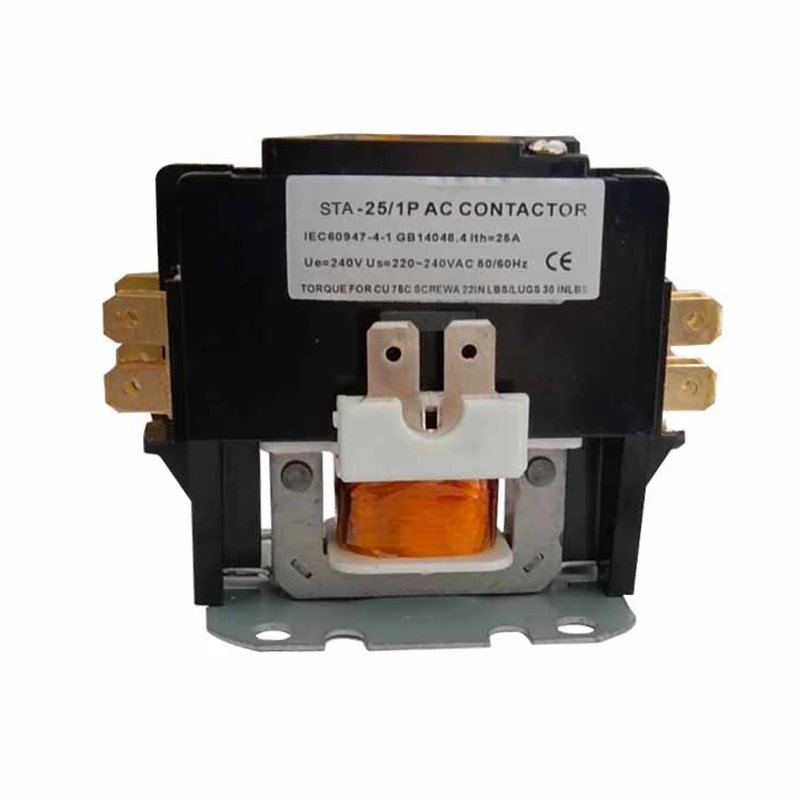

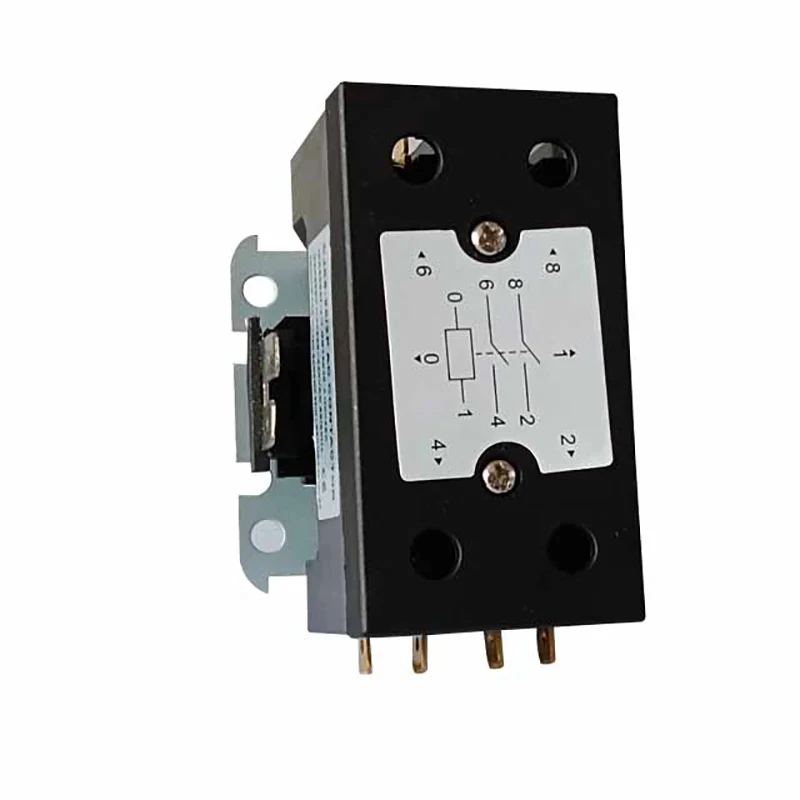

1,5p 25A Air CA Contificatore Contattore

Principio di funzionamento

Quando la bobina del contattore di condizionamento AC da 1.5p 25A viene eccitata, il nucleo di ferro diventa magnetico e attira il sistema di contatto per chiudere, collegando così il carico elettrico alla fonte di alimentazione. Quando la bobina viene de-energizzata, il nucleo di ferro perde il suo magnetismo e il sistema di contatto è separato da una molla, disconnettendo così il carico dalla fonte di alimentazione. In questo modo, il contattore consente il controllo remoto del carico elettrico.

Applicazione del contattore a scopo definito:

• Il contattore AC CJX9 (o STA) Series Series è applicabile principalmente a una linea di AC 50Hz o 60Hz, la tensione di isolamento classificata è 240 V e corrente di lavoro nominale fino a 60A, utilizzata per chiudere o spegnere la linea

• I contattori del condizionatore d'aria sono a scopo definito che i contattori AC sono progettati per l'uso in frigorifero, aria condizionata e sistema di riscaldamento elettrico.

• I collegamenti di alimentazione possono essere effettuati con terminali a vite con connessioni rapide o terminali alette con connessioni rapide

• Sono conformi a IEC60947-4-1

Struttura e caratteristiche

Struttura:

Sistema elettromagnetico: inclusi bobina, core e altri componenti, utilizzati per generare flusso magnetico per guidare l'apertura e la chiusura del sistema di contatto.

Sistema di contatto: incluso il contatto principale e il contatto ausiliario, il contatto principale viene utilizzato per trasportare una corrente elevata e il contatto ausiliario viene utilizzato per realizzare la trasmissione e il feedback del segnale di controllo.

Dispositivo di estinzione dell'arco: utilizzato per estinguere l'arco generato quando il contatto viene scollegato per proteggere il contatto dai danni.

Shell: utilizzato per proteggere i componenti interni dall'ambiente esterno, fornendo al contempo la dissipazione del calore.

Caratteristiche:

Con uno scopo ben definito e una progettazione specifica per sistemi di alimentazione e tipi di carico specifici.

Il sistema di contatto è prodotto con materiali di alta qualità con buona conducibilità elettrica e resistenza all'usura.

Il sistema elettromagnetico ha una forza di aspirazione sufficiente per coinvolgere e rilasciare in modo affidabile i contatti.

L'arco di estinzione può estinguere efficacemente l'arco e proteggere i contatti dai danni.

Il guscio è ragionevolmente progettato con prestazioni di resistenza e dissipazione del calore sufficienti.
